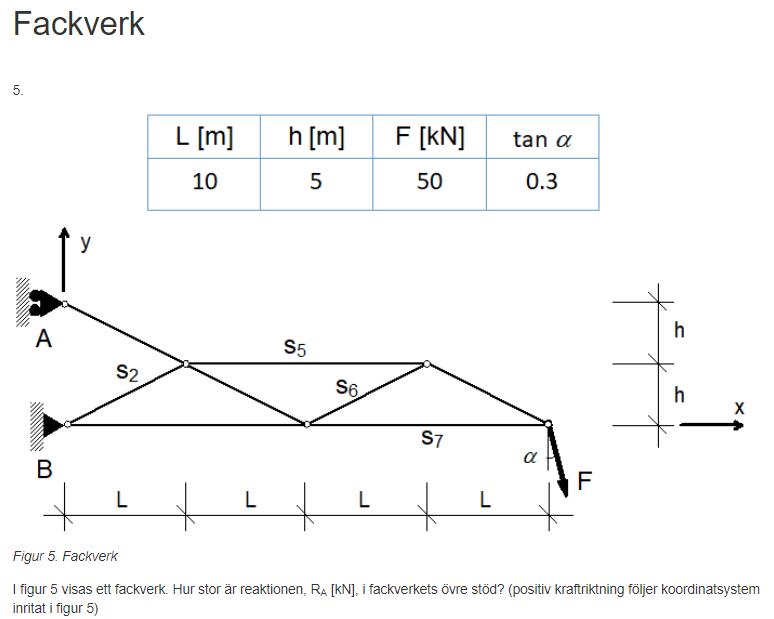

Fackverk

Hej MrIG,

Det är lättare att räkna momentet kring B, då får du ut kraften direkt.

Men det går naturligtvis att räkna ut momentet kring A också.

Din momentuppställning har dock blivit lite fel. För det första är det $R_{bx}$ som skapar moment kring A. För det andra har du missat att kraften $F$ också har en komposant som skapar ett negativt moment kring A.

Momentekvationen blir

$\overset{\curvearrowright}{M_A}:\quad  4LF\cos(\alpha)-2hF\sin(\alpha)-2hR_{bx}=0$

Jag vill också poängtera att $R_{ay}=0$ pga rullstöd samt att det är $R_{ax}$ man söker.

D4NIEL skrev:

Hej MrIG,

Det är lättare att räkna momentet kring B, då får du ut kraften direkt.

Men det går naturligtvis att räkna ut momentet kring A också.

Din momentuppställning har dock blivit lite fel. För det första är det $R_{bx}$ som skapar moment kring A. För det andra har du missat att kraften $F$ också har en komposant som skapar ett negativt moment kring A.

Momentekvationen blir

$\overset{\curvearrowright}{M_A}:\quad  4LF\cos(\alpha)-2hF\sin(\alpha)-2hR_{bx}=0$

Jag vill också poängtera att $R_{ay}=0$ pga rullstöd samt att det är $R_{ax}$ man söker.

Okej tack så mycket! Då var felet att jag missade att ta kraften i x och y riktning när jag skulle räkna ut momentet. Jag vet inte varför men det känns mer naturligt för mig att ta momentet ifrån A men är det lättare att ta det från B så ska jag testa det med. Jag var lite osäker på om det var Ray eller Rax som söktes efter samt om Rax skulle ha pilen in mot väggen eller ut. Men tror jag förstår det nu, ska göra om uppgiften och se om det blir rätt.
