F1) Vilken är spänningen?
F1) Ellära
Har jag löst uppgiften korrekt? Har tyvärr inget facit.

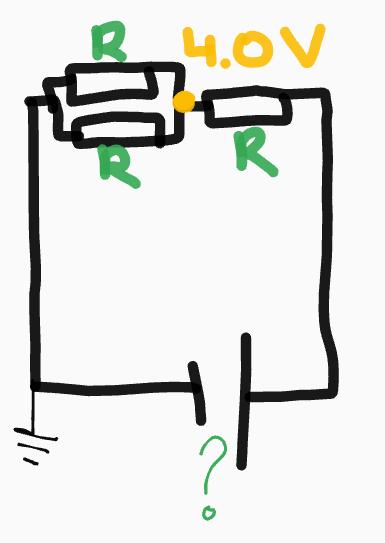

Vad har batteriet för spänning?
Resistorerna är alla lika.
Satte R hos resistorerna till 1 ohm.
Ersatte de parallellkopplade till 1 resistor, får resistansen 1/2 ohm.
Ser nu att den ersatta resistorn mostvarar 4.0 V, vilket ger en ström på 8 A.
Ersätter båda kvarvarande resistorer till en enda och får 1.5 ohm, vilket med hjälp av U = RI ger att batteriets spännin gär 12 V (8 · 1.5).
Stämmer det?
Tack så mycket för hjälpen!
Vad är det som är 4 V? Är det potentialen refererad mot jord, eller spänningen över det högra motståndet?
Potentialen i den punkten.
Då stämmer det med 12 V!
Jan Ragnar,
Jag har en fråga: tänkte jag rätt med att potentialen representerar de två motstånden? Då den i praktiken innebär en addition med + RI/2 vid en potentialvandring?
Ja, det stämmer. Potentialen mäts mot en referensnivå, i det här fallet jordningen vid batteriets minuspol.
Tack så mycket Jan Ragnar, uppskattar verkligen att du tog dig tid att svara!
Ha en trevlig kväll.
