Ett rop på ….. Kan någon förklara dessa ord. Reaktans och induktans. Hur jag ska tänka. Tack.
Hej.

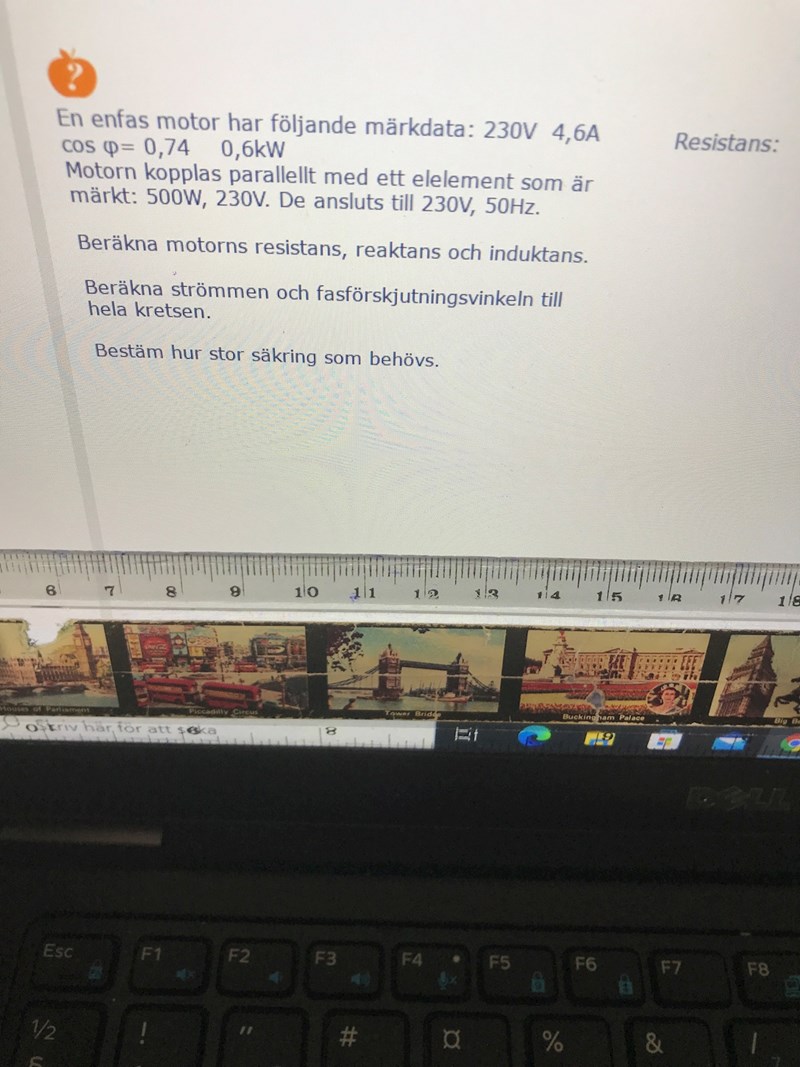

Jag vet inte hur jag ska ställa upp uppgiften. Blir så okontrollerat mycket. Och jag har svårt att hitta pedagogiska förklaringar.
I have no clue. Please help me.
Här frågas det efter resistans.
Sedan frågas det om :
reaktans
induktans
beräkna strömmen till hela kretsen
beräkna effekten till hela kretsen
Tack Ture.
Förhållandet mellan resistans och reaktans bestämmer den fasvridande förmågan hos en krets. Induktiv reaktans ger en positiv fasvridning och kapacitiv reaktans ger en negativ.
Men det behövs både och i en krets? Positiv Induktiv och negativ kapacitiv? Om det är växelspänning?
Kapacitiv reaktans, betecknat XC beräknas enligt
{\displaystyle X_{C}={\frac {1}{2\pi fC}}}
där f är strömmens frekvens och C är kretsens kapacitans.
"Vid ökande frekvens kommer den kapacitiva reaktansen att minska och kondensatorn kommer att laddas upp och laddas ur i takt med spänningen. Vid likspänning kommer reaktansen vara oändlig och ingen ström kan passera. Man brukar säga att kondensatorn leder växelström men spärrar för likström. Detta är en halvsanning så tillvida att reaktans inte förekommer i samband med likström." - Jaha.....
0= arcus tan X/R
Det blir motsatsen till tan? Man ser hur fas vinkeln åker iväg.
Kapacitiv reaktans, betecknat XC ..
Induktiv reaktans, betecknat XL.
Hur förklarar man detta på ett enkelt sätt. Har kollat på diagrammen på wikipedia.
Tacksam för hjälp...
Mvh
Resistans, induktiv reaktans och kapacitiv reaktans kan förkomma i alla kombinationer.
En rent induktiv reaktans: Där L är induktansen som mäts i Henry [H].
En rent kapacitiv reaktans: Där C är kapacitansen som mäts i Farad [F]
Om man kopplar en växelspänningskälla till XL så kommer strömmen att bli "fördröjd" i tid med en tid som är en 4:del av period på 360grader, dvs 90grader. Det är det som kallas fasförskutning.
Om man kopplar en växelspänningskälla till XC så kommer spänningen att bli "fördröjd" på samma sätt.
Resistansen ger ingen fördröjning alls.

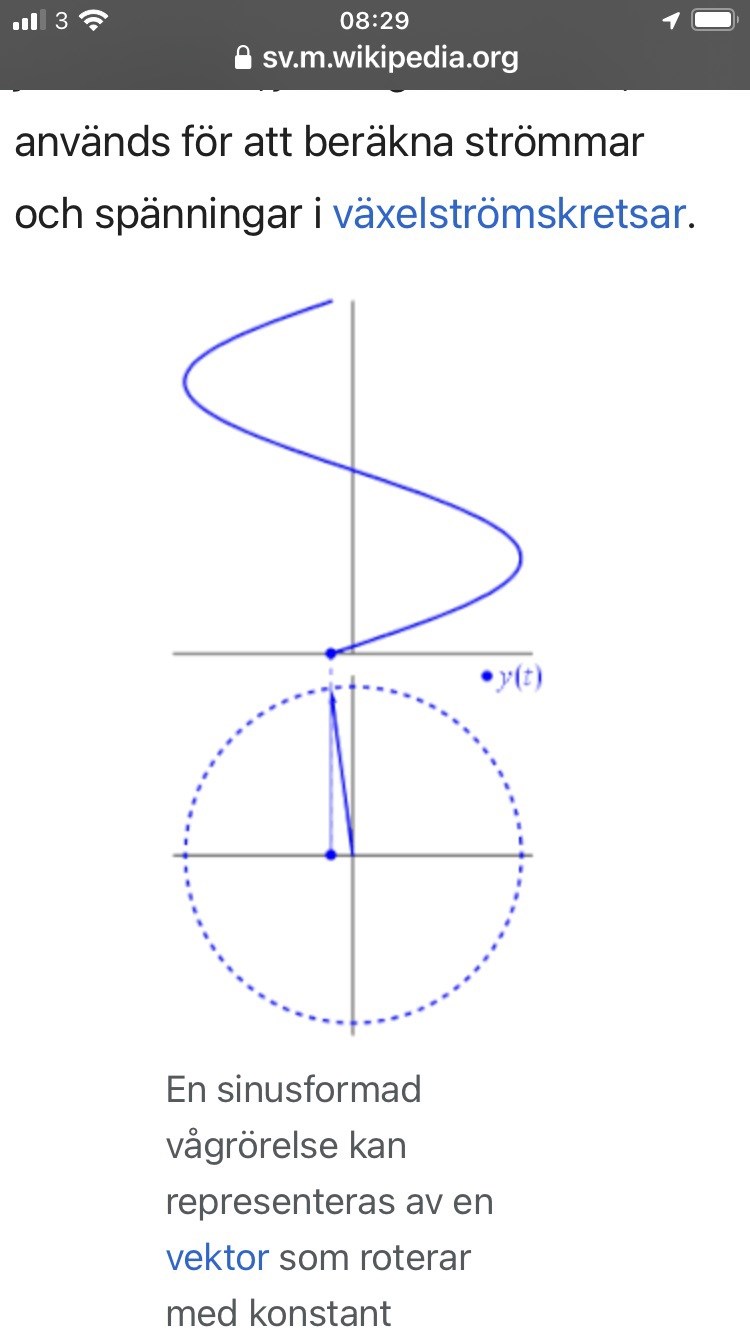

Titta gärna här: https://sv.wikipedia.org/wiki/J%CF%89-metoden
Kolla på figurerna till höger i början på sidan.
Om vi tänker oss att det är spänningen som visas i animeringen så hade visaren för strömmen snurrat runt 90 grader efter (för en induktans).
Om vi har en t.ex en seriekoppling med en resistans och och en induktans så blir fasförskjutningen mindre än 90grader som visas i länkarna som Ture skickade.
Hoppas det är till lite hjälp.
Bra förklaring. Tack. Första filmen går ju ganska bra att förstå. Men den andra formen.
Så det blir en fasförskjutning på 90 grader?
En fjärdedels våg?
Jag vet inte exakt hur mycket vi behöver kunna innan proven.
Mvh
Josefin
När man har en ren induktans eller ren kapacitans blir det så. Ström och spänning blir 90grader fasförskjutna, åt ena eller andra hållet.
När det finns både resistans och t.ex. induktans så blir det mindre än 90grader. Är R och X lika stora så blir phi 45grader.

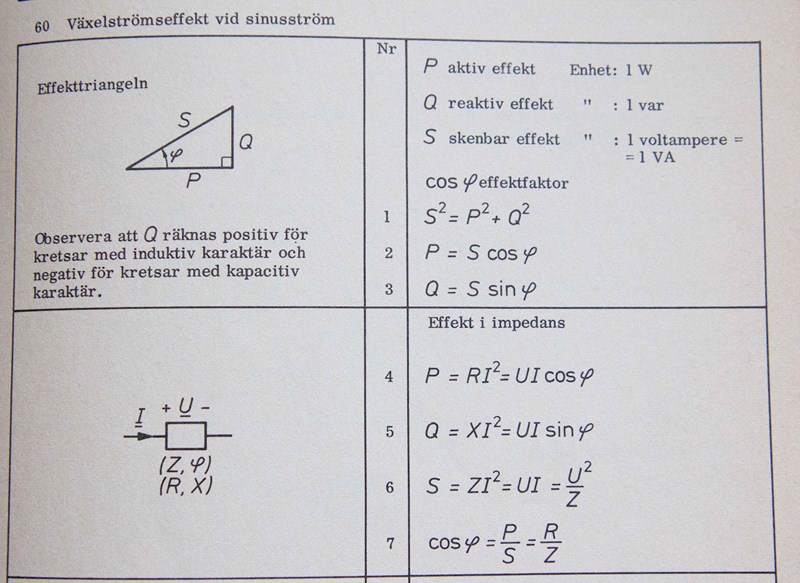

Jag hittade lite formler i min gulnade ellära-formelsamling, hoppas den kan vara användbart.
