ersättningsresitants/potentialskillnad
Hej!
Är det någon som snälla skulle kunna hjälpa mig med denna uppgfit, jag förstår inte hur jag ska lösa den!
a) Jag började med att räkna ut ersättningsresistatens för den första parellellkopplingen och den blev 4 Ohm
därefter för den andra parallellkopplingen och den blev 6 Ohm, men vad ska jag göra sedan?
Rita en ny bild krets som visar hur kretsen ser ut efter dina förenklingar och lägg upp bilden här.
Vad menar du, har inte gjort några förenklingar?
Jo, du har ju förenklat kretsen genom att byta ut parallellkopplade resistorer mot sina ersättningresistanser. Visst blir kretsen enklare då?
Utan den bilden kan åtminstone inte jag hjälpa dig vidare, eftersom jag inte vet vad du menar med "den första parallellkopplingen" respektive "den andra parallellkopplingen" (jag kan gissa, men jag kan inte vara säker utan att behöva räkna själv).
Juni200 skrev:a) Jag började med att räkna ut ersättningsresistatens för den första parellellkopplingen och den blev 4 Ohm
därefter för den andra parallellkopplingen och den blev 6 Ohm, men vad ska jag göra sedan?
Fortsätt bara. Det blir alltså 4 Ω + 20 Ω parallellt med 6 Ω + 6 Ω.
Precis tänkte också så, 24+12 + 6+6=36 Ohm
Men det stämmer inte med facit
Smaragdalena precis som du säger går det att gissa och kommer troligtvis vara i en korrekt ordning, men det här är så jag tänker!
Juni200 skrev:Precis tänkte också så, 24+12 + 6+6=36 Ohm
Men det stämmer inte med facit
Du gör något konstigt.
Det blir som sagt 4 Ω + 20 Ω parallellt med 6 Ω + 6 Ω.
Alltså 24 Ω // 12 Ω.
Jaha okej, och vad gör jag sedan?
Som Pieter skrev: Beräknar ersättningsresistansen för två parallellkopplade resistorer med resistanserna 24 Ω respektive 12 Ω.
Jaha nu förstår jag men varför exkluderar man resitorerna i seriekopplingen? (20, respektive 6 Ohm)
Juni200 skrev:Jaha nu förstår jag men varför exkluderar man resitorerna i seriekopplingen? (20, respektive 6 Ohm)
Det gör man inte.
Du bör nog göra som Smaragdalena skrev i det första svaret som du fick, att rita schemats förenkling steg för steg.
Nej nu förstår jag inte vad ni menar
Du har gjort första steget, räknat ut ersättningsresistanserna för de parallellkopplade resistanserna.
Ta och rita om schemat där du ersätter de parallellkopplade resistanserna med sina respektive ersättningsresistanser så ser du nog vad nästa steg blir.
Juni200 skrev:
Så? om jag förstår mig rätt så kan man säga att det typ har bildats en parellellkoplling mellan de olika kretsar alltså mellan kretsen jag markerade 1 och 2 på förgående bild?
Nej, du skall bara ha två resistorer på en övre ledaren och två på den undre. I båda fallen gäller det att den högra är likadan som från början, och den vänstra har den resistans som du har räknat ut.
Rita igen och lägg upp bilden!

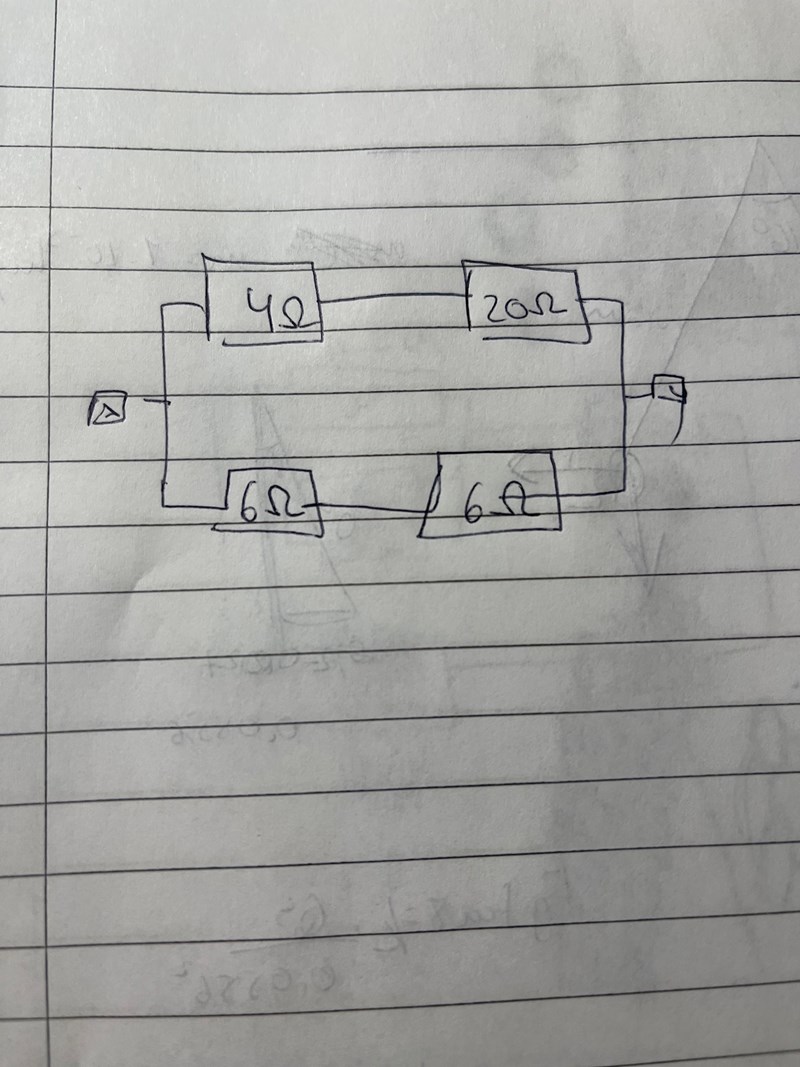

Så?
Ja. Nästa steg är att ersätta de seriekopplade resistorerna i övre respektive nedre ledaren med en resistor vardera.
Alltså över seriekoppling = 24 Ohm
Nedre koppling 12 Ohm?
Och sen efter beräkning av ersättningsresitants komma fram till svaret på a)
1/24+1/12=1/R
För det blir åtta efter uträckning
Är det så du menar?
Ja. Nu har du svarat på fråga a.
Tack!
Hur gör jag på b)
Du kommer långt med Ohms lag.
