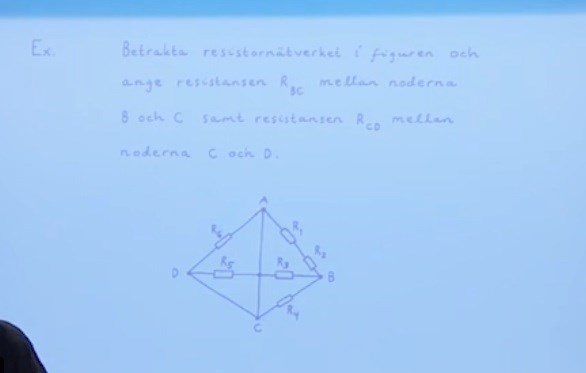

Ersättningsresistansen mellan punkterna B och C
Hur ska man tänka när man löser ett sådant problem?
Jag inser att R1 och R2 är i serie. Dessutom så antar jag att den seriekopplingen är parallel med R3 och R4 eftersom alla 3 resistorer har samma spänning. Strömen som delar på sig vid A kommer åka direkt ner till C men också till resistorn R6. R6 och 5 verkar också vara parallelkopplade. Men det känns som jag överkomplicerar detta.
A och C har samma potential (och punkten mellan dem) så det som ligger till vänster spelar ingen roll.
Varför spelar inte vänster delen någon roll då A och C har samma potential?
Om du kallar spänningen mellan B och C för U så kan du räkna ut strömmarna genom de tre ledarna som möts i B och sedan ersättningsresistansen. De strömmarna beror bara av R1 till R4.

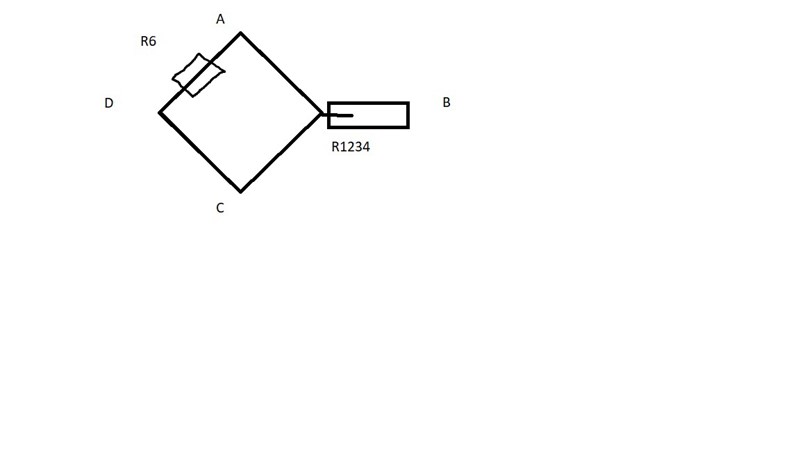

Förstår inte riktigt vad du menar, Jag tänker att hela den vänsta delen med parallelkopplingen kan ersättas med en ersättningsresistor, men jag förstår inte varför strömen inte åker igenom R6.
Punkterna A, C och D är sammankopplade så resistanserna R5 och R6 är kortslutna.
Det stämmer, så man kan börja med att stryka R5 och R6, men även om det satt en resistor mellan C och D skulle resultatet bli detsamma.
Så om jag har förstått rätt nu, så kommer strömmen alltid ta den "nedre vägen" direkt från B till C eftersom den vägen är direkt samman kopplad, och detta leder till att den "över vägen" blir kortsluten? Så det bör inte spela någon roll hur många resistor man sätter på den "över vägen" eftersom strömen kommer aldrig gå ditt.
Nej, se inlägg #4. Gör det som står där.
Det kommer jag inte nån vidare med, Om spänning mellan BC är U då är ju också spänningen mellan BA också U. Ett utryck för strömmen kan man väl få fram med hjälp av ohms lag. Men förstår inte riktigt hur detta förklarar varför strömmen inte åker genom den vänsta delen.
Jag ser att det inte flytter någon ström mellan A och C då de har samma potential och alla de resistorer på den högra delen kan bli serie och parallelkopplade. DC bör väl också vara kortsluten eftersom det inte sitter en resistor där och D och C är ström källor. Men du skrev att det inte spelade någon roll.
Förlåt om jag frågar massor frågor men el är definitivt mitt svagaste ämne.
Svaret ska i alla fall bli (R1+R2)//R3//R4.
Om vi tänker så här:
Vad är det för resistans mellan D och C, mellan C och mittpunkten och mellan mittpunkten och A? Det är ju en ledare så den är noll alla tre eller hur? Det innebär att D, C, mitten och A är samma elektriskt sett. Motstånden R5 och R6 är kortslutna så de har ingen funktion.

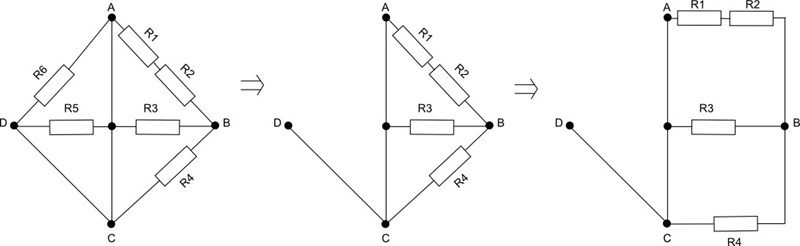

Då kan schemat ritas som det i mitten. Detta kan i sin tur ritas om som det högra. Då syns det kanske lättare hur saker och ting är kopplade.
Då förstår jag, tusen tack för hjälpen och tydlig förklaring
Tänk på att det mycket väl kan flyta strömmar överallt (i någon annan krets). Det påverkar inte ersättningsresistansen.
