Ersättningsresistans och Elkretsar

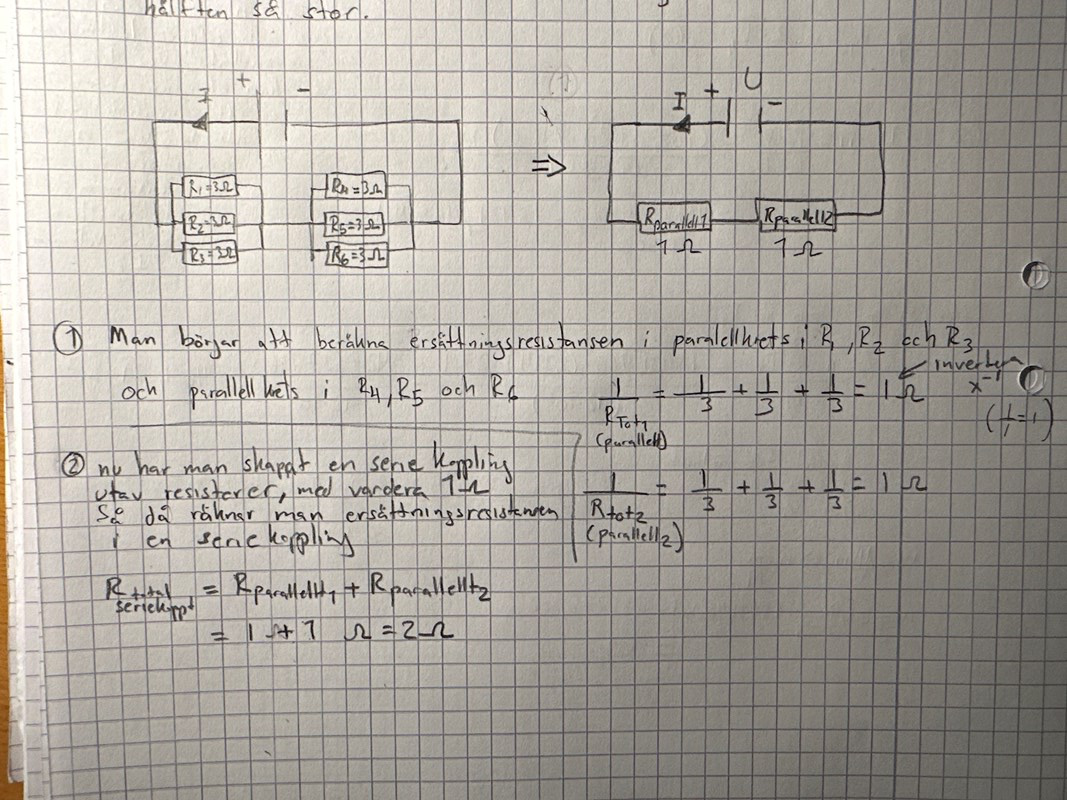

Ja, beräkningarna stämmer och resonemanget går att följa. Tjusigt!

Du kan dock fixa det med endast tre resistorer.

Tillägg: 24 mar 2025 17:33

Offline strax, så postade spoilern.

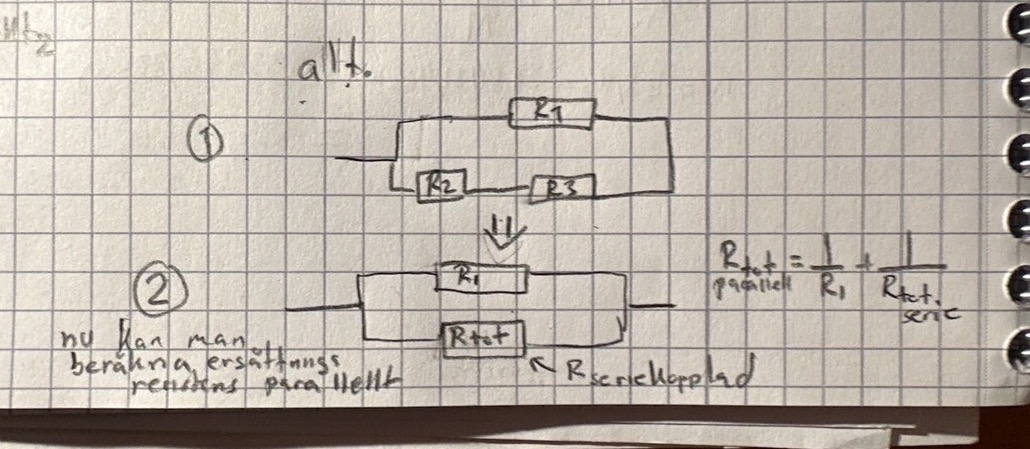

Är det genom

Biorr skrev:

Är det genom

Bravo! Precis så!

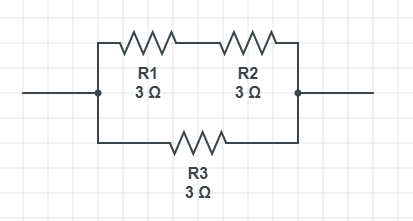

$\frac{1}{{\displaystyle \frac{1}{3}}+{\displaystyle \frac{1}{3+3}}}=2$

Överkurs: Vilken är då rätt? Ja, i verkligheten finns för- och nakdelar med båda kopplingarna. Den första har fler resistorer och kostar alltså mer, samt tar mer plats på ett kretskort. Den andra är billigare och mindre, men tål lägre effekt. Resistorer har en viss tolerans alltså en plus/minus-procent av det angivna värdet. Då är sannolikheten större att den första kommer närmare den önskade ersättningsresistansen än den andra. Det beror alltså på.
