Ersättningsresistans

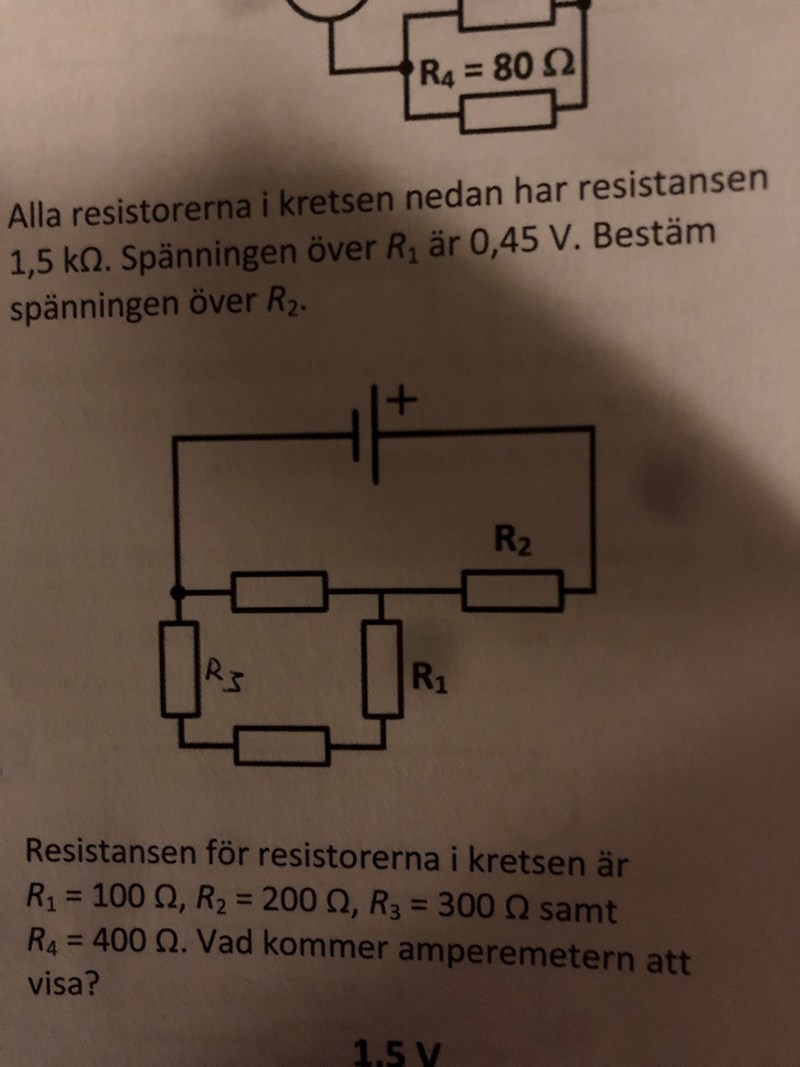

Hej. Jag har en fråga här och undrar hur jag kan rita kopplingen förenllat. Jag antar att R1 och R3 är paralellkopplade men vad gör jag med de bredvid?
Tänk på hur strömmen går. Om samma ström går genom två (eller fler) resistanser är de seriekopplade. Om strömmen splittas mellan två eller fler grenar är de parallellkopplade. Börja med att räkna ut ersättningsresistans för alla seriekopplade och sen kan du beräkna ersättningen för de parallellkopplade.

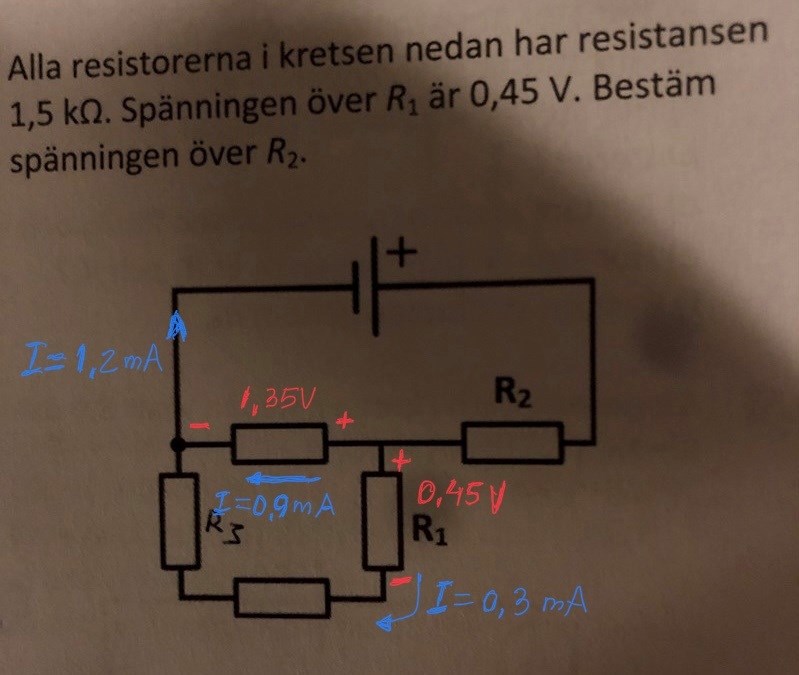

Eftersom spänningen över R1 är 0,45 V så är strömmen genom detta motstånd 0,3 mA och denna ström går genom 3 likadana motstånd. 1,5 kΩ motståndet parallellt med dessa har alltså 3 gånger så stort spänning och följaktligen 3 gånger så stor ström dvs 0,9 mA. Strömmen genom R2 blir då summan av dessa strömmar dvs 1,2 mA.
Jan Ragnar skrev:Eftersom spänningen över R1 är 0,45 V så är strömmen genom detta motstånd 0,3 mA och denna ström går genom 3 likadana motstånd. 1,5 kΩ motståndet parallellt med dessa har alltså 3 gånger så stort spänning och följaktligen 3 gånger så stor ström dvs 0,9 mA. Strömmen genom R2 blir då summan av dessa strömmar dvs 1,2 mA.
flikar in lite...

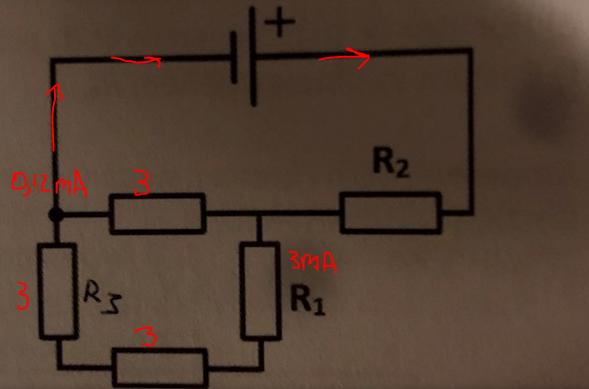

är detta fel tankesätt?
1,5 kΩ motståndet parallellt med dessa har alltså 3 gånger så stort spänning och följaktligen 3 gånger så stor ström dvs 0,9 mA. Strömmen genom R2 blir då summan av dessa strömmar dvs 1,2 mA.
varför har de 3 gånger så mycket spänning och ström?
Alla 5 motstånden är lika stora. Att man använder beteckningarna R1 och R2 är för att skilja på deras olika placeringar som gör att de har skilda värden på spänningar och strömmar.
R1 och de två motstånden i serie har alla tre samma ström. Spänningen över de tre är då 3•0,45 = 1,35 V. Strömmen genom det parallella motståndet strax ovanför är då 0,9 mA.
Med ett annat tankesätt:
R1 har 0.45V över sig. Då har de övriga två i serie 0.45 x 3 = 1.35V över sig, precis som det parallellkopplade motståndet ovanför har. R2 har då samma spänning över sig (eftersom alla motstånd har samma resistans).
Ström behöver inte beräknas.
tack!

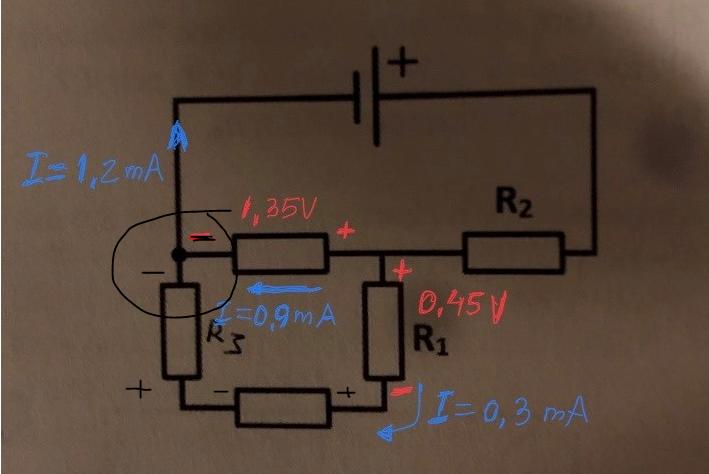

hur funkar detta? kommer inte de "repellera" eller har det ingenting med ström och sånt att göra?
Förstår inte vad "repellera" innebär i detta sammanhang.
Kan du utveckla?
Peter_ skrev:Förstår inte vad "repellera" innebär i detta sammanhang.
Kan du utveckla?
negativ med negativ slutar med en repulsiv kraft
här var det negativ pol mot negativ pol, men sedan kom jag på att det bara är elektroner i vandring i ett batteri så det har inget med det och göra? tror jag
Jag tror du krånglar till det i onödan för dig. Strömmen (enligt konvention) flyter från plus till minus. Ingen "repellering".
Förstår du svaret från mig och övriga?
Peter_ skrev:Jag tror du krånglar till det i onödan för dig. Strömmen (enligt konvention) flyter från plus till minus. Ingen "repellering".
Förstår du svaret från mig och övriga?
tror det, tack till er alla!
Jo, ström behöver beräknas. R2 har visserligen samma resistans men en annan ström. Spänningen är 1,2•1,5 = 1,8 V.
