localbaddie 38
Postad: 10 jun 2021 09:43

Ersättningsresistans

Frågan lyder i ett kopplingschema har resistansorerna R både resistansen 100 ohm och lampan har resistansen 40 ohm. Beräkna ersättningsresistansen.

I uppgiften anges även en spänningskälla på 24 V och det är en parallellkoppling



Jag vet inte riktigt hur jag ska räkna ut, men jag har börjat med att räkna ut den fulla resistansen.



R1 + R2 = 1/100 + 1/100 = 1/50



Hur ska jag ta mig vidare härifrån



Tacksam för svar

joculator 5289 – F.d. Moderator
Postad: 10 jun 2021 09:52

Är alla 3 parallellkopplade eller är det bara resistorerna?



Rita gärna en figur på hur det ser ut.

localbaddie 38

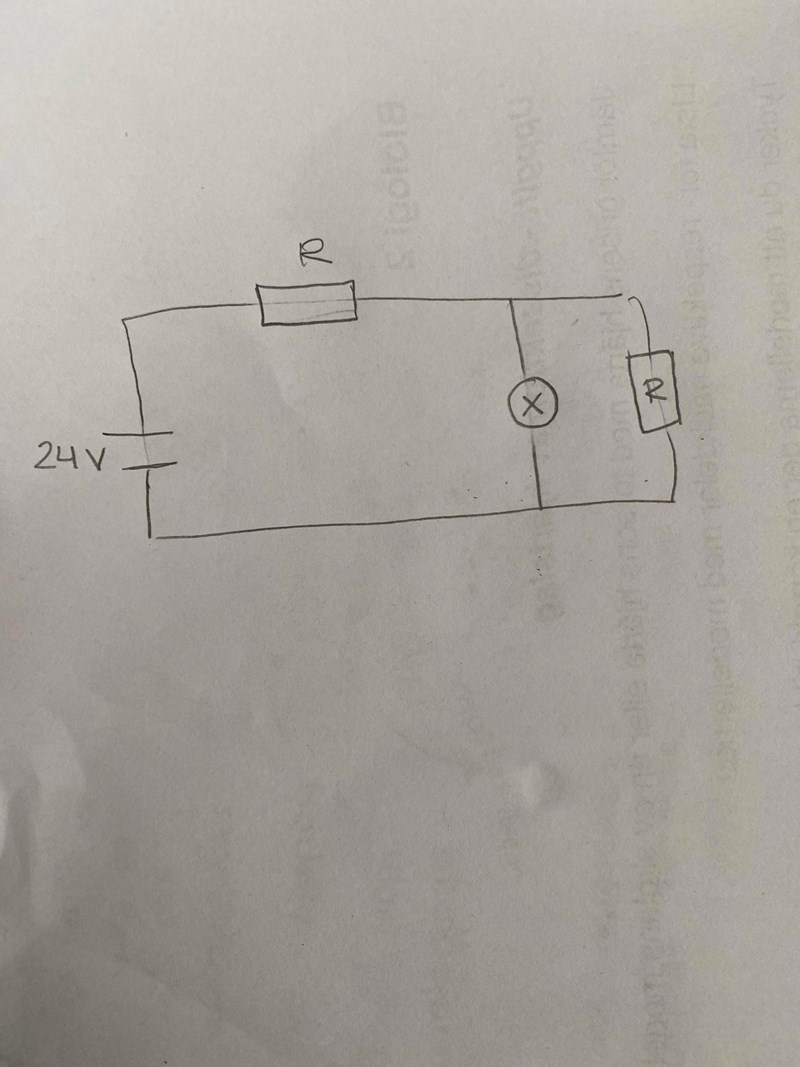

Postad: 10 jun 2021 10:02

joculator 5289 – F.d. Moderator
Postad: 10 jun 2021 10:15

Ok! Inte så lätt att få fram från din text   :-)     Figurer är bra.

Så du har en lampa parallell med ett motstånd. Vad blir deras ersättningsresistens?

1Re=140+1100
Vad blir Re  ?

Sedan är den ersättningsresistansen serirkopplad med ett motsånd så sökt ersättningsresistans blir

Rtot=Re+100

Visa ditt försök.

localbaddie 38
Postad: 10 jun 2021 10:38

Re = 1/40 + 1/100= 7/200



Rtot = Re + 100 = 7/200 + 100 = 100.035 (20007/200)



Har jag gjort rätt för att svaret ska bli 130 ohm

Ska jag använda mig av spänningen 24 V eller av lampan som har resistansen 40 ohm?

joculator 5289 – F.d. Moderator
Postad: 10 jun 2021 10:57
joculator skrev:

1Re=140+1100
Vad blir Re  ?

Du har inte tagit 1/Re
