Ersättningsresistans

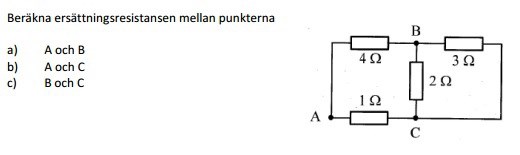

Hej! Jag har försökt bestämma ersättningsresistansen mellan punkten A och c men får fel värde, jag har börjat med att slå ihop 4&1 eftersom jag anser dem vara parallella sedan har jag gjort samma med 2&3 svaret skall bli0.839 men jag får .48 ohm

PeterÅ 842
Postad: 27 sep 2017 12:45

Mellan A & C är inte 4-ohmsmotståndet och 1-ohmsmotståndet "parallella" dvs. parallellkopplade. Börja med att rita ut vilka olika vägar strömmen kan ta sig från A till C. Rita de olika vägarna med olika färger så kommer du enkelt att se hur du ska ställa upp uträkningen.

joculator 5289 – F.d. Moderator
Postad: 27 sep 2017 12:48

Testa att tita om ketsen.

för b) gäller:
2 och3 är parallella och de tillsammans är i serie med 4
Sedan är alltihopa parallellt med 1

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 13:18

Hur kan inte 4 samt 1 vara parallellkopplade strömmen har ju delat upp sig lr tänker jag fel?

PeterÅ 842
Postad: 27 sep 2017 13:36

Har du gjort som jag föreslog? Ritat upp strömmens väg från A till C med olika färger för olika vägar?
Jag vet att elever av någon outgrundlig anledning helt enkelt vägrar rita. Vänligen prova att rita så kommer du förstå. En bild säger mer än tusen ord ...

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 13:46

Jag gjorde som du sa,  men får då 3 möjliga vägar, stämmer det?

PeterÅ 842
Postad: 27 sep 2017 13:48

Bra jobbat! 3 vägar är det! Analysera nu vägen med 4-ohmsmotståndet ....

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 14:17

Jag vet ej om jag fått rätt men 4+3 Ohms motstånden kan adderas?tycker detta var lite klurigt, jag har ritat 1 ström från a-c direkt sedan 1 ström från a-c via den första grenen o ytterligare en som går runt från a- c?

haraldfreij 1322
Postad: 27 sep 2017 14:35

Nej, 4+3 kan inte adderas direkt, eftersom all ström genom fyraohmsmotståndet inte måste gå genom 3:an ochskå (en del kan ju gå genom 2:an). Men 2- och 3-ohmsmotstånden är parallellkopplade (samma start- och slutpunkt), eller hur?

PeterÅ 842
Postad: 27 sep 2017 16:00

Följ varje väg du ritat separat, 1, 2, 3. Lägg ihop motståndens värde för varje väg, 1, 2, 3. Du får då 3 motståndsvärden. Dessa är parallellkopplade i fallet A-C. Räkna ut den resulterade resistansen.

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 17:30

Hej! Ja man får tänka hur vatten kan forsa, förstår ungefär en ström går genom 4 Ohms delar upp sig genom 3 samt 2 Ohms motstånden, men hur blir det med den vägen från a-c är det ett alt att all ström kan gå där lr delar den sig med?

PeterÅ 842
Postad: 27 sep 2017 17:55

Med all respect Carina, men kan du vara tydligare i din fråga?

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 18:01

Japp, jag har nu fått att 3 +2 Ohms revisorerna är parallella hur blir det med 4 Ohms revisorn? samt 1 Ohms resistorn? kan det vara fel i facit tro? enligt facit skall det bli=0.839 ohm

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 18:02

blev felstavat där resistor menar jag såklart*

PeterÅ 842
Postad: 27 sep 2017 18:27

Tror du fokuserar mer på facit än att lära för livet ... vilket skulle du prioritera?

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 18:35

lära för livet såklart:)

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 18:37

har löst a och c fick 0.932 ohm nu på den uppgiften jag fråga om,kan de stämma?

PeterÅ 842
Postad: 27 sep 2017 18:45 Redigerad: 27 sep 2017 18:46



PeterÅ 842
Postad: 27 sep 2017 18:46

Räkna om igen och dubbelkolla, stämmer det?

PeterÅ 842
Postad: 27 sep 2017 18:50

Rita varje del för sig med sin resistans ... då kan det inte gå fel

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 18:50

0.923 fick jag nu, hade nog sett fel

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 18:53

jag gjorde det på de andra två där blev det rätt iaf, om det inte stämmer nu då är det antagligen fel i facit

Bubo 7347
Postad: 27 sep 2017 18:55

Men HUR har du räknat? Själva värdet säger inte mycket. Du kan ha tänkt rätt och gjort ett slarvfel, och ibland kan man tänka fel men ändå råka få rätt svar.

PeterÅ 842
Postad: 27 sep 2017 18:55

Förstår du frågan eller är du bara glad att det är fel i facit? Detta är ditt liv!

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 19:02

Jag tror jag har förstått nu, japp detta är mitt liv jag plugga elektroingenjör så är införstådd med det.

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 19:03

ritade med olika färger de vägar strömmen gick och kunde då lättare förstå, så jag hoppas det är korrekt nu

PeterÅ 842
Postad: 27 sep 2017 19:03

Bra! Fortsätt så! Slarva inte bort ditt liv med dumma beslut!

Guggle 1364
Postad: 27 sep 2017 19:44

Det är inte fel i facit på uppgift b)

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 20:49

ok, frågan är vad jag gjort fel då, hmm.

Firebird 54 – Fd. Medlem
Postad: 27 sep 2017 22:27

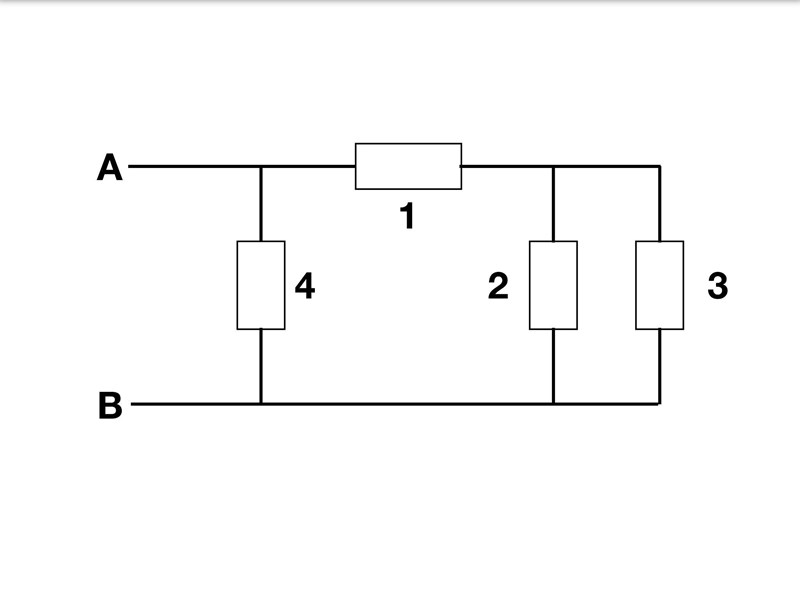

Nu vet jag inte vilka deluppgifter som du har fått klarhet i men jag tror att det blir lättare om du ritar om figuren lite så att det blir enklare att se. På a) uppgiften så skall du bestämma ersättningsresistansen mellan A och B och då kan du rita upp kretsen enligt nedan. Då tror jag att du klarar av att bestämma RAB R_{AB} själv. Sedan kan du rita om kretsen på motsvarande sätt på b och c uppgifterna också.



Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 23:04

Ja då ser man ju att 3 Ohms motståndet går att slå ihop med 2 Ohms motståndet sedan blir 1 Ohms motståndet seriekopplat till dem antar jag sedan har vi 4 Ohms motståndet som är parallellt med dem?

Firebird 54 – Fd. Medlem
Postad: 27 sep 2017 23:14

Javisst om du menar parallellkopplade när du skriver att slå ihop 3Ohm och 2Ohm.

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 23:16

precis:)

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 23:19

nu ska jag göra b uppgiften hur ska jag tänka när jag ritar? är det några tips?

Smaragdalena 80504 – Avstängd
Postad: 27 sep 2017 23:25

Rita om den på liknande sätt som a-uppgiften.

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 23:28

om man är nybörjare är det inte så lätt där jag bad om tips

Firebird 54 – Fd. Medlem
Postad: 27 sep 2017 23:36

Det bästa är att försöka själv.

Men om du ritar samma som i a) , byter plats på 1Ohm och 4Ohm och skriver C istället för B.

Carina93 126 – Fd. Medlem
Postad: 27 sep 2017 23:42

ok, så det viktiga är att det finns samma motstånd mellan dem även efter jag flyttat om?

Firebird 54 – Fd. Medlem
Postad: 28 sep 2017 06:15

Ja, det viktiga är att du inte förändrar något i ursprungskretsen dvs. att resistorerna fortfarande är inkopplade i samma punkter som innan du "flyttade om". Försäkra dig om att det fortfarande är samma krets som i uppgiftstexten.

Carina93 126 – Fd. Medlem
Postad: 28 sep 2017 11:00

Jag kanske har svårt för att se hur strömmen delar upp sig i denna krets, när det ej är utsatt + o - men som jag ser det borde strömmen gå genom 4 Ohms motståndet där den delar upp sig genom gren 2 o 3 för att mötas i punkten c och sedan går strömmen genom 1 Ohms motståndet, är det korrekt?

joculator 5289 – F.d. Moderator
Postad: 28 sep 2017 11:47

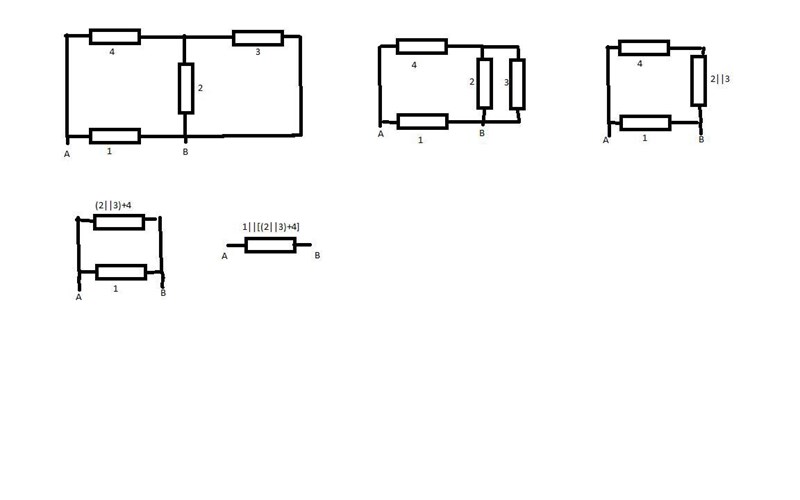

Börja med 2 och 3, de är parallelkopplade. Jag har valt att i bilden skriva det som 2||3
Detta är sedan seriekopplat med 4.   Vilket då bli (2||3)+4   och så vidare.
Ursäkta min dåliga bild men 'paint' är inte så bra för el-kretsar.
Det viktiga är att du ser att om man ser från a till b så är det sista steget en parallellkoppling

Carina93 126 – Fd. Medlem
Postad: 29 sep 2017 15:53

tack har nu provat, och ritat med olika färg och det blir rätt tack:)

PeterÅ 842
Postad: 29 sep 2017 16:13

Kommentar: Om du är nöjd med svaret är det artigt och korrekt att säga (klicka) på accepterat (vet inte hur det ser ut)
