En metallstav

Jag förstår inte dina bilder.

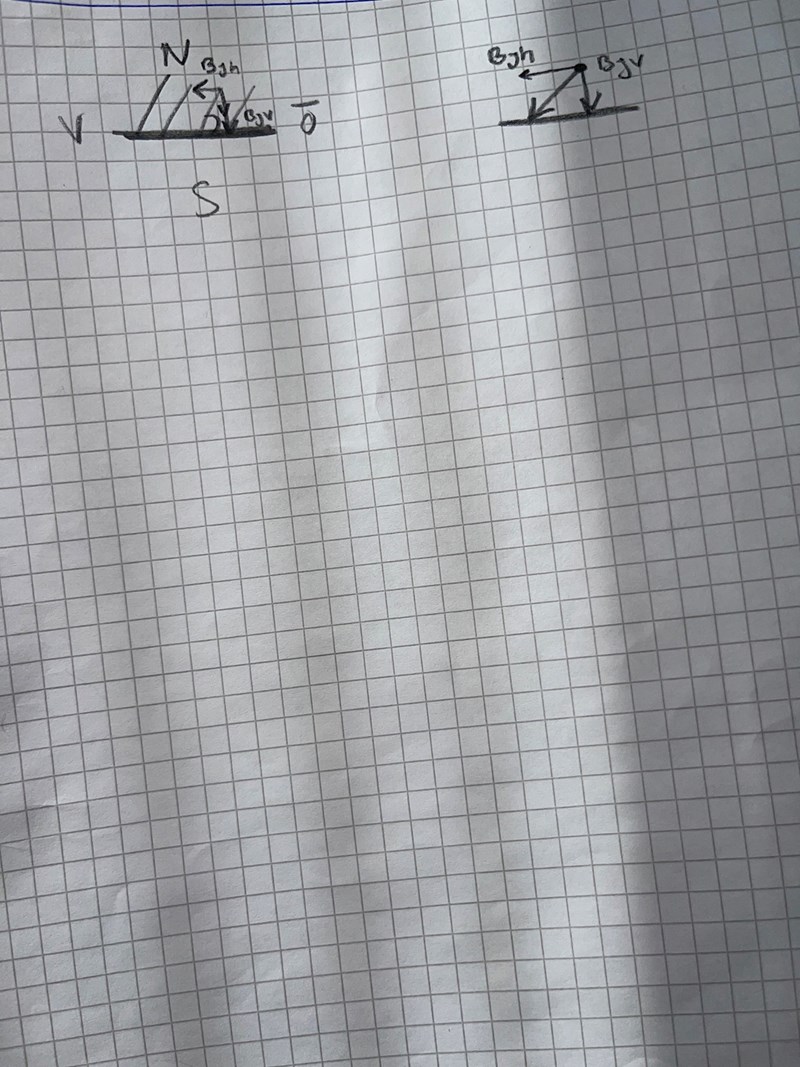

Att döma av symbolerna N, S, Ö och V så visar den vänstra bilden staven sedd uppifrån (eller underifrån). Men då är det jordmagnetiska fältet felaktigt ritat eftersom det enligt bilden har en komposant i öst-västlig riktning.

==== Gör istället så här ======

Rita staven och magnetfältet sett från västlig riktning, dvs låtsas att du tittar rakt åt öster och att du har staven rakt framför ansiktet. Då kommer du endast att se en av stavens kortsidor, du kan illustrera det med en rund ring. Sätt utt väderstrecken N och S och ange B_j med hjälp av fältlinjer.

------------

Rita sedan en ny bild med staven sedd uppifrån, dvs låtsas att du är en fågel som tittar rakt ner på staven. Då kommer du att se hela stavens längd. Du kan då illustrera staven som ett rakt streck. Sätt ut väderstrecken N, S, Ö och V.

En av magnetfältets komposanter B_jh och B_jv kommer i den här bilden att vara vinkelrät mot papperets yta, den andra kommer att vara parallell med papperet yta.

Illustrera den komposant som är vinkelrät mot papperet yta med hjälp av en ring som antingen innehåller ett kryss eller en prick, där ett kryss indikerar en riktning in i papperet och en prick indikerar en riktningen ut från papperet.

Illustrera den komposant som är parallell med papperet med en pil.

Jag förstår inte vad du menar när du skriver ”rita staven och magnetfältet från västlig riktning”. Jag förstår inte hur man ska göra det.

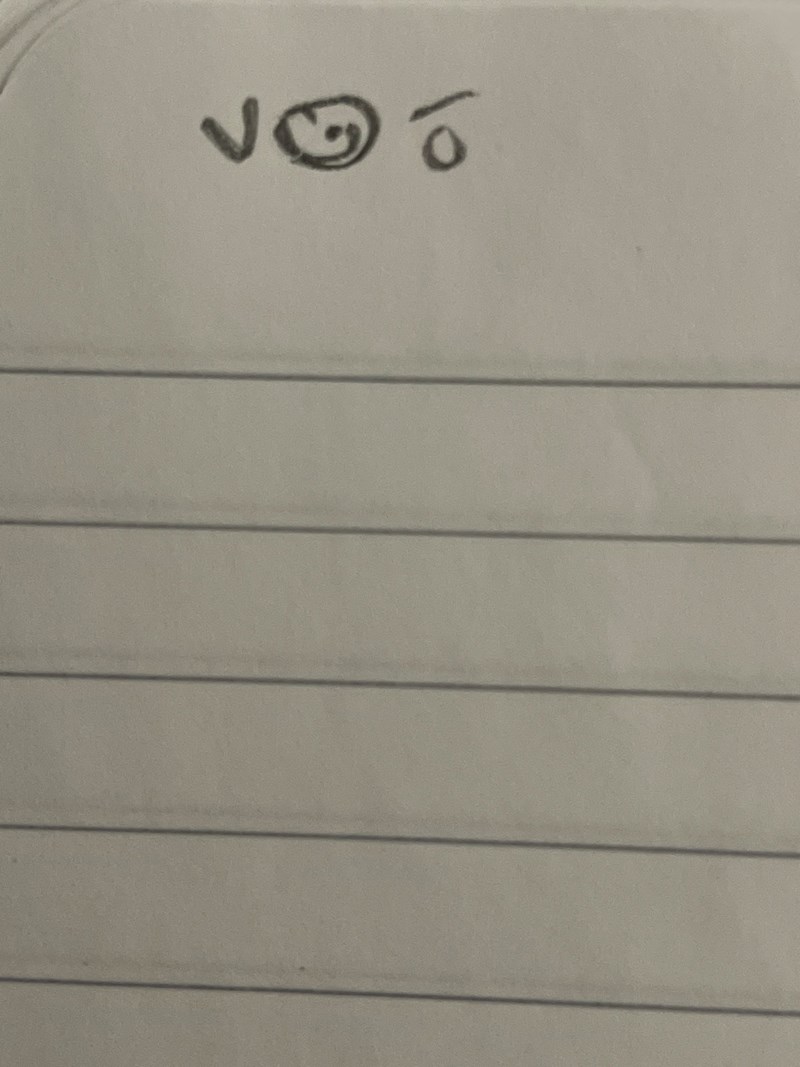

När det kommer till att rita staven uppifrån så tänkte jag så här

Nej, nu ser det ut som om staven är vertikal.

==============

Jag tror att vi måste försöka reda ut det här med väderstreck och hur saker kan illustreras på ett tydligt och lättförståeligt sätt.

Börja med att besvara följande kontrollfråga om väderstreck och hur de förhåller sig till varandra:

Vilket eller vilka av dessa påståenden är du inte med på?

P1: Om du står på marken och har ansiktet vänt åt norr så har du ryggen vänd åt söder.

P2: Åt ditt höger är då öster.

P3: Åt ditt vänster är då väster.

P4: Om du nu vänder dig 180° så har du ansiktet vänt åt söder och ryggen vänd åt norr.

P5: Åt ditt höger är då väster.

P6: Åt ditt vänster är då öster.

Om du är med på alla dessa påståenden så går vi vidare, annars inte.

==================

Nu börjar vi att titta på hur vi kan visualisera situationen med staven och riktningar.

Gör så här:

Ta fram en penna och låtsas att det är staven.

Sitt på en stol och håll pennan horisontellt rakt framför ansiktet. Låtsas att du håller den i öst-västlig riktning så att pennans vänstra ände pekar åt väster och att pennans högra änden pekar åt öster.

Vilket/vilka av följande påståenden är du då inte med på?

P7: Du befinner dig nu rakt söder om pennan.

P8: När du tittar rakt mot pennan så tittar du norrut.

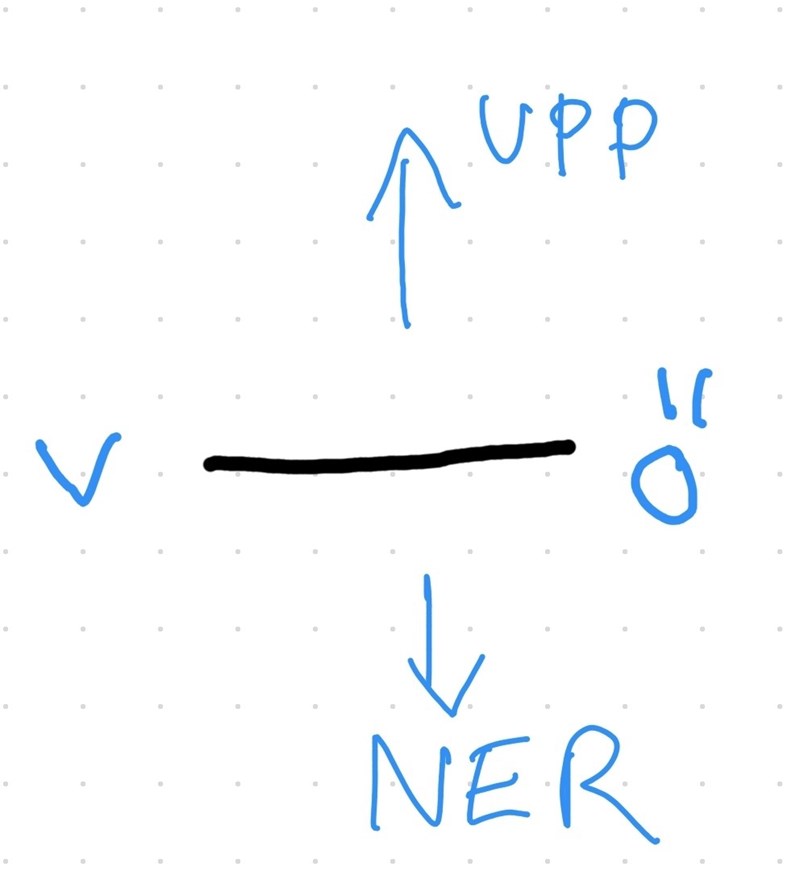

P9: Din vy över den svarta pennan/staven kan illustreras på följande sätt:

Håll pennan stilla och res dig upp från stolen så att du istället tittar på pennan rakt uppifrån, som en fågel.

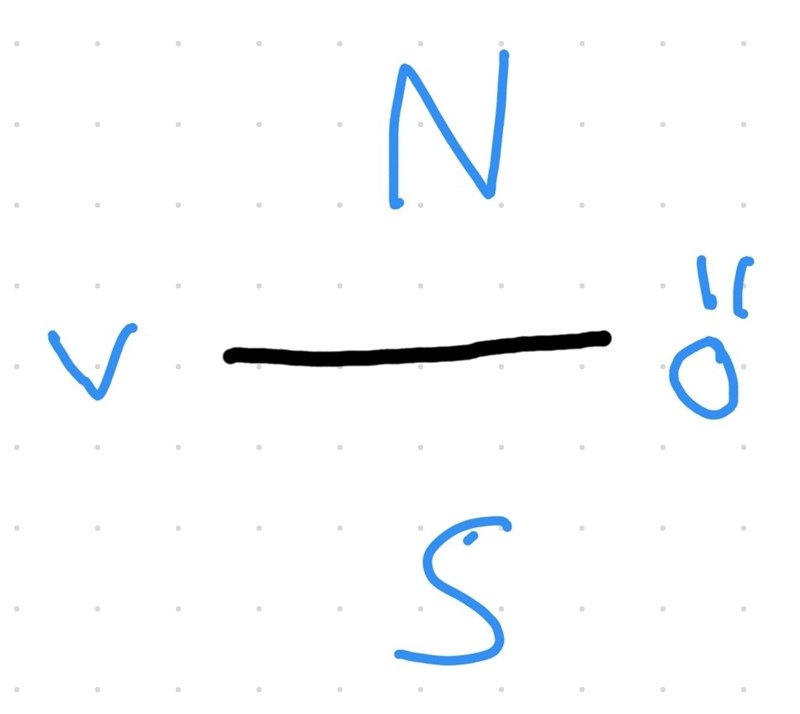

P10: Din vy över pennan/staven kan nu illustreras på följande sätt:

Håll pennan stilla och huka dig ner i jämnhöjd till höger om pennan så att du tittar rakt mot pennans ena kortände.

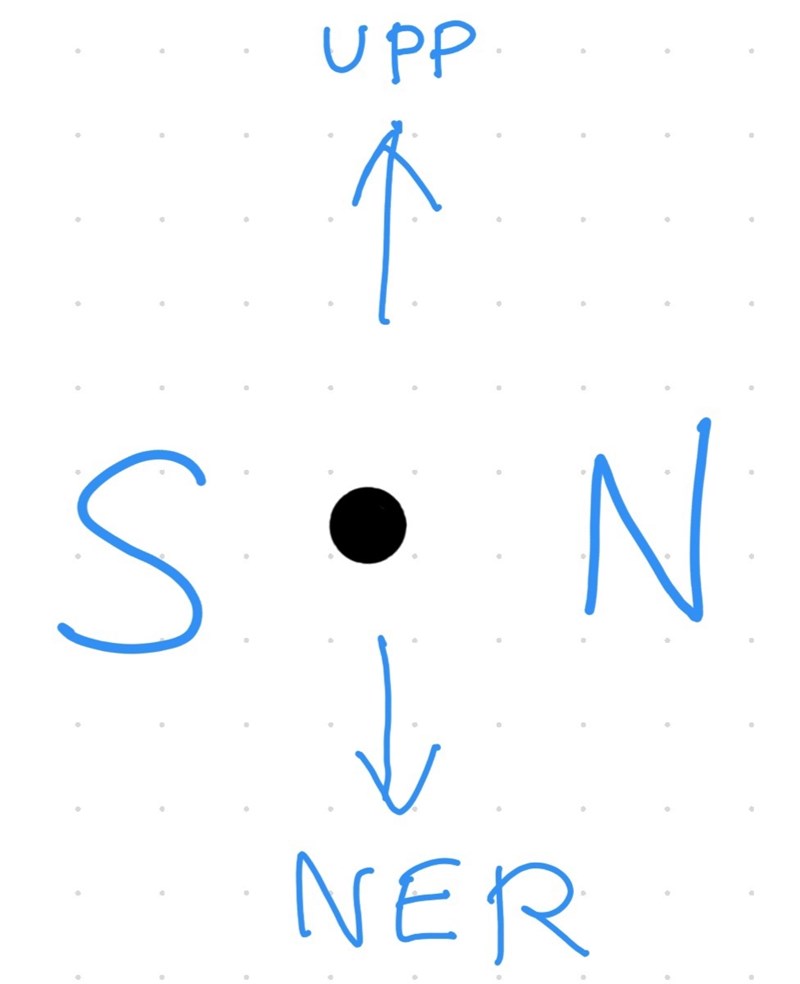

P11: Du tittar då rakt västerut.

P12: Din vy över pennan/staven kan nu illustreras på följande sätt:

Håll pennan stilla och huka dig ner i jämnhöjd till vänster om pennan så att du tittar rakt mot pennans ena kortände.

P13: Du tittar då rakt österut.

P14: Din vy över pennan/staven kan nu illustreras på följande sätt:

Om du är med på alla punkter 1-14 så kan du pröva att illustrera staven i uppgiften från olika perspektiv på liknande sätt. Visa och berätta så vi ser att du har förstått.

Jag är inte helt säker på ifall jag har förstått det här med väderstrecken

”Om du är med på alla dessa påståenden så går vi vidare, annars inte.”

Om du inte har koll på hur väderstrecken förhåller sig till varandra så är det inte så konstigt att du hela tiden fastnar på uppgifter där den kunskapen behövs.

Vilket/vilka av P1 - P6 känner du dig osäker på?

Jag hängde inte med på P12

Yngve skrev:

Om du ibte har koll på hur väderstrecken förhåller sig till varandra så är det inte så konstigt att du hela tiden fastnar på uppgifter där den kunskapen behövs.

Vilket/vilka av P1 - P6 känner du dig osäker på?

Nu när jag läser igenom förstod jag lite bättre din förklaring  (P1-P6) men jag förstår fortfarande inte hur jag ska använda kunskapen för att rita bilden

För att se om du förstår det grundläggande konceptet med väderstreck (P1 - P6) så kan du försöka besvara följande frågor.

============

Säg att du står på marken och tittar rakt österut. Du håller dina armar rakt ut åt båda sidor.

Fråga 1: Vad har du då för väderstreck rakt bakåt, dvs åt vilket håll (N, S, V, Ö) är din rygg vänd?

Fråga 2: Åt vilket håll (N, S, V, Ö) pekar då din vänstra arm?

Fråga 3: Åt vilket håll (N, S, V, Ö) pekar då din högra arm?

==============

Nu vänder du dig om 180°, så att du står och tittar rakt västerut. Du håller fortfarande dina armar rakt ut åt båda sidor.

Fråga 4: Vad har du då för väderstreck rakt bakåt, dvs åt vilket håll (N, S, V, Ö) är din rygg vänd?

Fråga 5: Åt vilket håll (N, S, V, Ö) pekar då din vänstra arm?

Fråga 6: Åt vilket håll (N, S, V, Ö) pekar då din högra arm?

Fråga 1: Vad har du då för väderstreck rakt bakåt, dvs åt vilket håll (N, S, V, Ö) är din rygg vänd?
Svar : Väster (V)

Fråga 2: Åt vilket håll (N, S, V, Ö) pekar då din vänstra arm?

Svar : Norr

Fråga 3: Åt vilket håll (N, S, V, Ö) pekar då din högra arm?

Svar: Syd

Fråga 4: Vad har du då för väderstreck rakt bakåt, dvs åt vilket håll (N, S, V, Ö) är din rygg vänd?

Svar : Österut

Fråga 5: Åt vilket håll (N, S, V, Ö) pekar då din vänstra arm?

Svar : Syd

Fråga 6: Åt vilket håll (N, S, V, Ö) pekar då din högra arm?
 Svar : Norr

Bra, det stämmer.

Läs nu fortsättningen av svar #4 och berätta om det är något/några av P7 - P14 som du känner dig osäker på.
