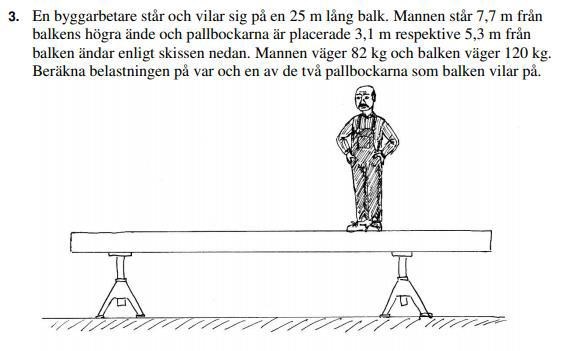

En byggarbetare med en 25m lång balk, Jämnvikt och kraftmoment

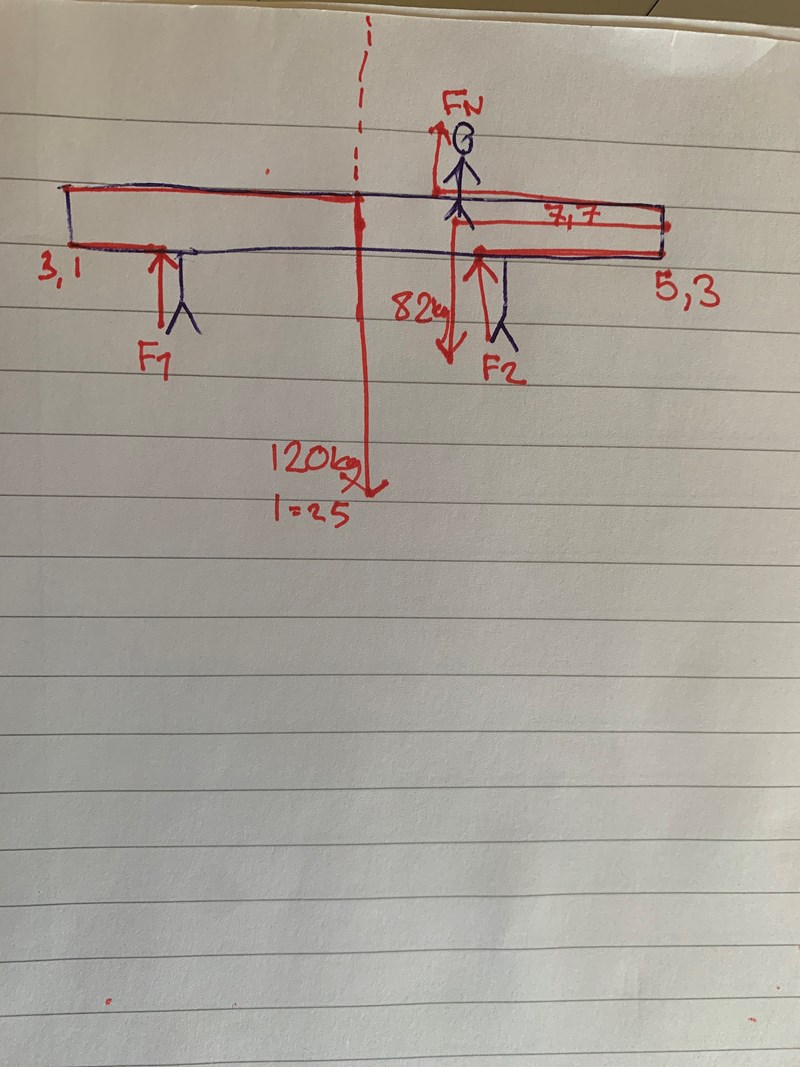

$F_N$ ska inte vara med i din figur då den verkar på gubben och det är krafterna som verkar på balken vi är intresserade av. Du kan alltså stryka $F_N$ från din figur.

I övrigt har du gjort korrekt och ska nu bara räkna kraftmoment. Då balken inte roterar eller rör sig någonstans betyder det att du har jämvikt och att summan av alla moment ska vara noll över hela balken. Återkalla relationen för kraftmoment $M$ orsakat av en kraft $F$:

$M= F \cdot d$

Där $d$ är hävarmen eller det vinkelräta avståndet mellan kraften och punkten du söker momentet kring.

Krafterna $F_1$ och $F_2$ är okända och bestäms genom att beräkna momentet kring punkterna de angriper. Om du beräknar moment kring den vänstra pallbocken kommer hävarmen för $F_1$ som vi kan kalla $d_1$ vara lika med noll. Däremot kommer du kunna bestämma $F_2$ därför att tyngden från balken och gubben är kända. Det enda du behöver ta reda på är krafternas hävarmar.

Kommer du vidare?
