EMS och resistorer

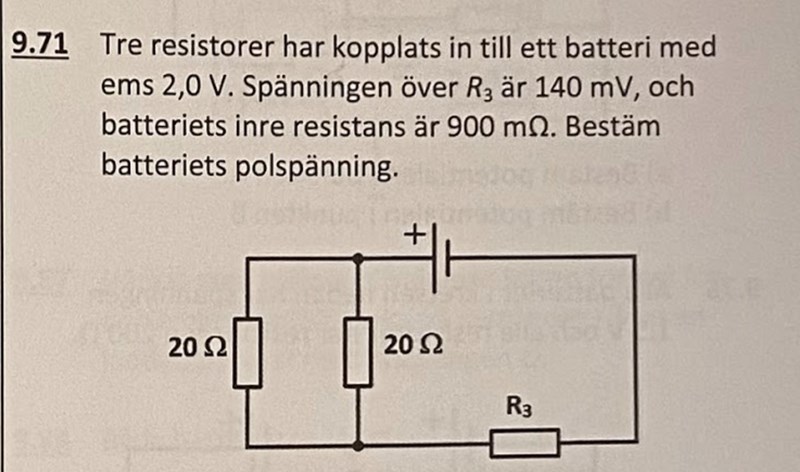

Hej, har fastnat lite på en fråga:
Har påbörjat med att beräkna ersättningsresistorn för de två 20 ohms motstånden, men därefter vet jag inte vad jag ska göra!
Tack för all hjälp i förhand!
De två 20 ohms motstånden kan du ersätta med ett 10 ohms motstånd.
Nu har du en seriekopplad krets med 2V ems, 0,9 ohm, R3 och 10 ohm.
Du kan skapa två ekvationer för två okända (I och R3).
Och med hjälp av ems, I och inre resistansen kan du beräkna polspänningen.
Macilaci skrev:De två 20 ohms motstånden kan du ersätta med ett 10 ohms motstånd.
Nu har du en seriekopplad krets med 2V ems, 0,9 ohm, R3 och 10 ohm.
Du kan skapa två ekvationer för två okända (I och R3).
Och med hjälp av ems, I och inre resistansen kan du beräkna polspänningen.
Tack för svaret! Men vilka två ekvationer ska jag teckna, fattar inte riktigt?
Det är två tillämpningar av Ohms lag som vi behöver.
Över R3 gäller R3 = 0.14/I
För hela kretsen gäller I = 2/(0.9+10+R3)
Kombinera dem så kan du få ut I. Sen går det att räkna ut polspänningen (Spänningen mellan ringarna)
ThomasN skrev:Det är två tillämpningar av Ohms lag som vi behöver.
Över R3 gäller R3 = 0.14/I
För hela kretsen gäller I = 2/(0.9+10+R3)Kombinera dem så kan du få ut I. Sen går det att räkna ut polspänningen (Spänningen mellan ringarna)
Tack så himla mycket, nu förstår jag!!
