ellära - op förstärkare

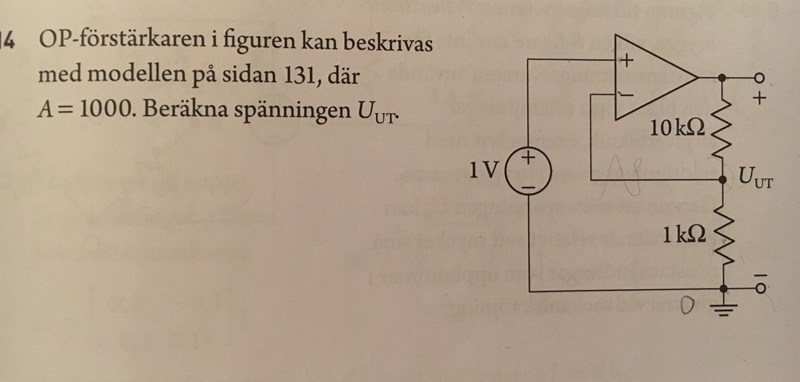

Jag försöker lösa denna;

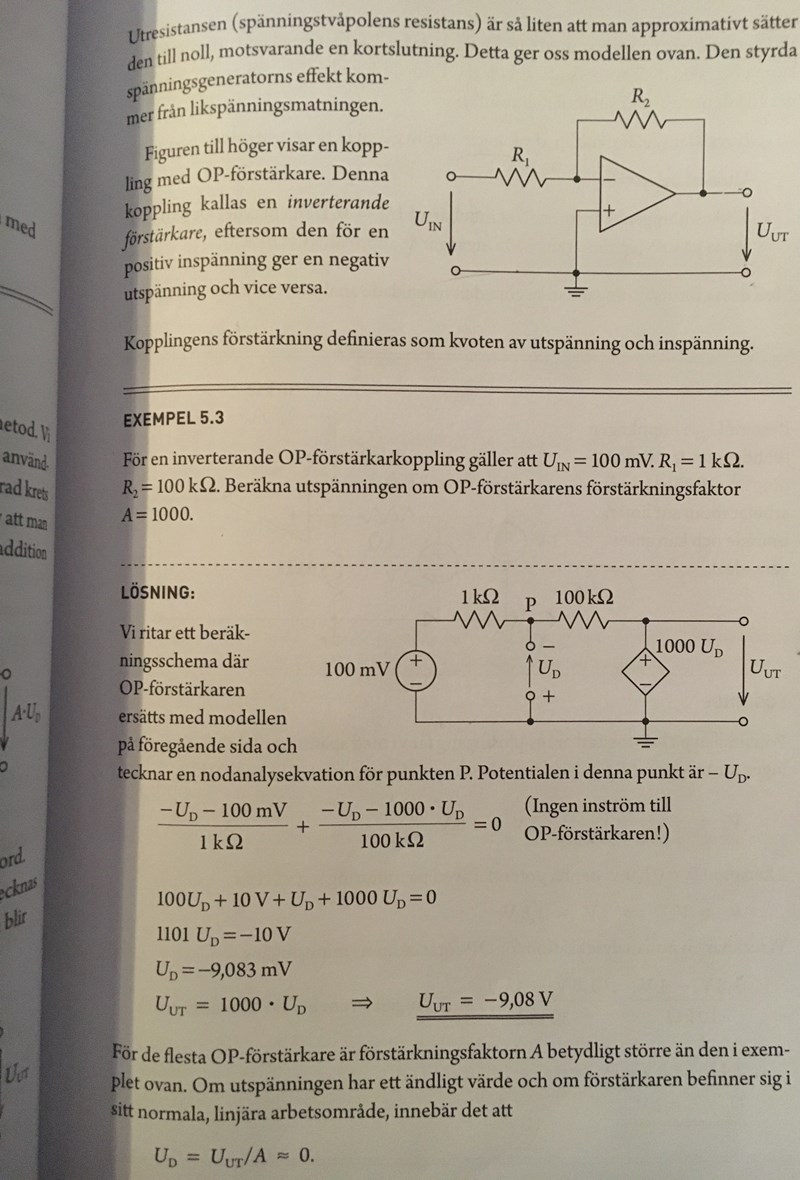

och här är sidan de hänvisar till;

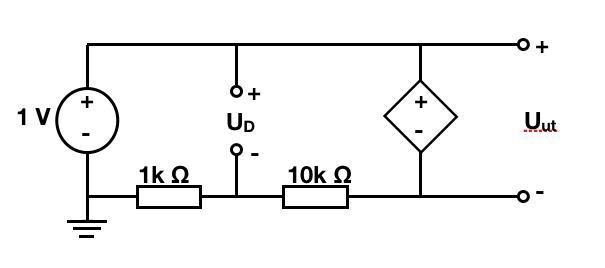

Jag har gjort flera försök till att rita ett liknande "beräkningsschema", men får inte riktigt till det. Här är den som är det närmaste jag har kommit för att det ska stämma överens med min ursprungliga;

Det blir dock lite konstigt vart jag än placerar "jordningen". Just nu stämmer den överens om man tänker att man står i punkten som antingen leder till spänningskällans negativa pol eller till 1k ohm resistorn. Dock är ju inte OP- förstärkarens minuspol jordad i denna bild, men flyttar jag på den så förstör jag något annat. Jag ser verkligen inte hur jag får den till att uppfylla alla "vägar" som finns i ursprungliga bilden.

Spänningsfallet mellan OP-ampens ingångar borde vara nära noll!
$U_{U T}$ tycks då vara nära 1V!
Det går en ström på runt 1mA genom 1+10 $k Ω$ .

OP-ampen måste då matas med en spänning på drygt 11V, annars blir $U_{U T}$ lägre.

Affe Jkpg skrev:
Spänningsfallet mellan OP-ampens ingångar borde vara nära noll!
$U_{U T}$ tycks då vara nära 1V!
Det går en ström på runt 1mA genom 1+10 $k Ω$ .
OP-ampen måste då matas med en spänning på drygt 11V, annars blir $U_{U T}$ lägre.

Enligt facit är Uut=10.9 V

Jag har tittat på punkten mellan de två resistorerna och gjort Kirchhoffs strömlag och får då;

$\frac{(1 - U_{D}) - 0}{1000} = \frac{(1 - A U_{D}) - (1 - U_{D})}{10 000}$ , där A är förstärknings faktorn.

$10 - 10 U_{D} = - A U_{D} + U_{D} \Rightarrow U_{D} = \frac{10}{- A + 1 + 10} = - 0.0101 \Rightarrow U_{U T} = A U_{D} = - 10.11$

Vilket ju är fel, men vet inte vart jag ska placera jordningen för att det ska bli rätt, eller är det några tecken nånstans som är fel?

Jag tolkade $U_{U T}$ som punkten mellan 1 och 10 $k Ω$

Figuren tycks i stället avse $U_{U T}$ som utgången på OP-ampen.
Spänningsfallet mellan OP-ampens ingångar är nära noll (runt 10mV)!
Punkten mellan 1 och 10 $k Ω$ har då en spänning nära 1V (runt 1-0.01=0.99V).
Det går en ström på nära 1mA (runt 0.99mA) genom 1+10 $k Ω$
$U_{U T}$ har då en spänning på nära 1*(1+10)=11V .... (0.99*(1+10) $\approx$ 10.9V)
OP-ampen måste då matas med en spänning på drygt 11V, annars blir $U_{U T}$ lägre.
