elläraproblem 1

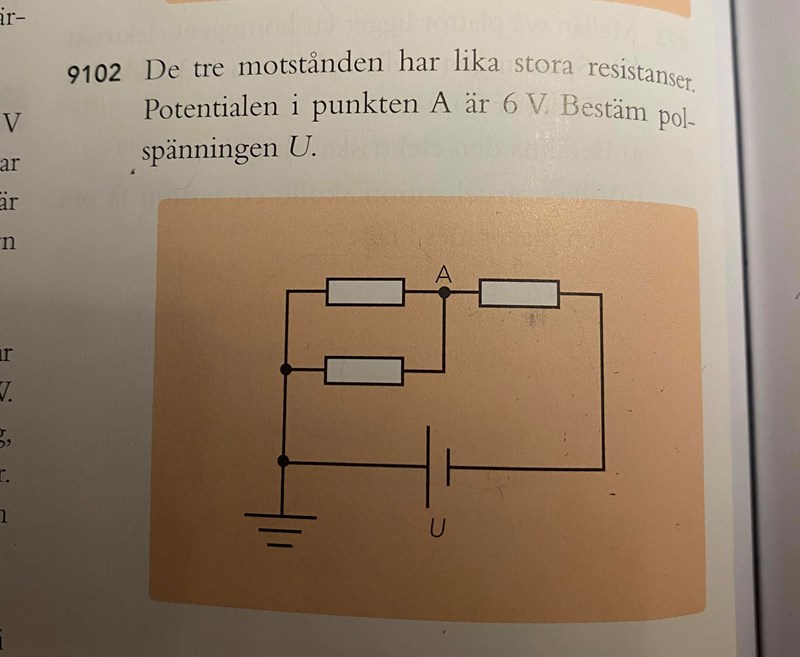

Hej ! hur tänker man på denna och varför blir svaret inte 6V då man går över u och endast över en resistor som har &v som potential?

Potentialskillnaden 6 V "förbrukas" dels av de båda parallellkopplade resistorerna till vänster om punkten A, dels av resistorn till höger om A. Vilken är resistensen för de båda parallellkopplade motstånden?

Resistorn för de parallellkopplade resistorerna är R/2

Ja, resistansen för de båda parallellkopplade motstånden är R/2. Vilken är ersättningsresistansen för alla tre motstånden?

(R^2 +R)/ 2R?

Nej. Hur beräknar man ersättingsresistansen för två seriekopplade motstånd med resistanserna R respektive R/2?
