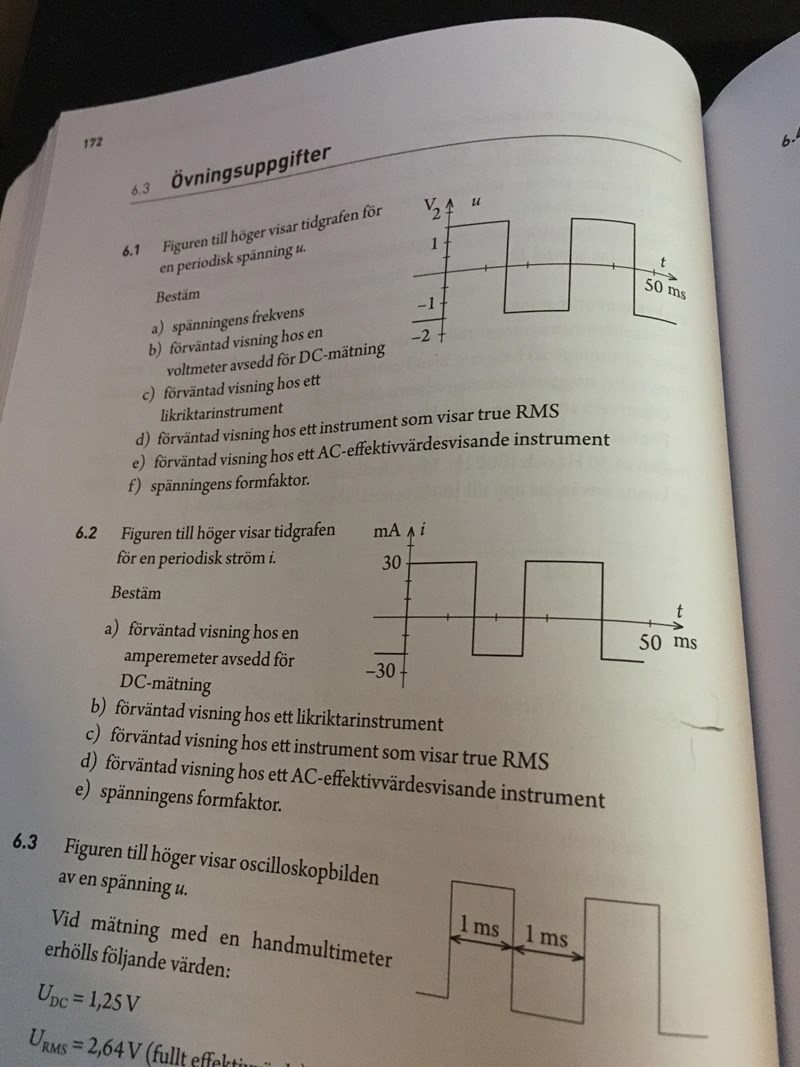

Ellära- tidgraf för en periodisk ström (Fysik/Universitet)

Har du löst problem 6.1? Om inte, börja med det. Gå först tillbaka till läroboken och se på definitionerna av de ord (frekvens, voltmeter för DC, osv ) som ingår i problemformuleringen. Försök sedan tillämpa definitionerna på problemen. I samtliga fall är frågorna direkta tillämpningar på definitionerna. Återkom om du misslyckas.

Ingemar

IngemarI skrev:
Har du löst problem 6.1? Om inte, börja med det. Gå först tillbaka till läroboken och se på definitionerna av de ord (frekvens, voltmeter för DC, osv ) som ingår i problemformuleringen. Försök sedan tillämpa definitionerna på problemen. I samtliga fall är frågorna direkta tillämpningar på definitionerna. Återkom om du misslyckas.
Ingemar

nja har gjort en del av uppgift 6.1, men det finns ingen frekvens uppgift (f=1/t). Och dc är direkt current men bara för jag vet vad det är (det är skapat av Tomas Edison) så betyder inte att jag vet hur man löser ut svart med hjälp av den. I uppgift 6.1 så är det hos en voltmeter och inte hos en amperemeter (ström).

Jultommi skrev:
IngemarI skrev:
Har du löst problem 6.1? Om inte, börja med det. Gå först tillbaka till läroboken och se på definitionerna av de ord (frekvens, voltmeter för DC, osv ) som ingår i problemformuleringen. Försök sedan tillämpa definitionerna på problemen. I samtliga fall är frågorna direkta tillämpningar på definitionerna. Återkom om du misslyckas.
Ingemar
nja har gjort en del av uppgift 6.1, men det finns ingen frekvens uppgift (f=1/t). Och dc är direkt current men bara för jag vet vad det är (det är skapat av Tomas Edison) så betyder inte att jag vet hur man löser ut svart med hjälp av den. I uppgift 6.1 så är det hos en voltmeter och inte hos en amperemeter (ström).

Volta var lite före Edison.

"Direct current" = likström på svenska.

Laguna skrev:
Jultommi skrev:
IngemarI skrev:
Har du löst problem 6.1? Om inte, börja med det. Gå först tillbaka till läroboken och se på definitionerna av de ord (frekvens, voltmeter för DC, osv ) som ingår i problemformuleringen. Försök sedan tillämpa definitionerna på problemen. I samtliga fall är frågorna direkta tillämpningar på definitionerna. Återkom om du misslyckas.
Ingemar
nja har gjort en del av uppgift 6.1, men det finns ingen frekvens uppgift (f=1/t). Och dc är direkt current men bara för jag vet vad det är (det är skapat av Tomas Edison) så betyder inte att jag vet hur man löser ut svart med hjälp av den. I uppgift 6.1 så är det hos en voltmeter och inte hos en amperemeter (ström).
Volta var lite före Edison.
"Direct current" = likström på svenska.

fastnade på samma del på uppgift 6.1, du kan kolla på min 6.1 uppgift forumpost om det.

6.2a)

En amperemeter avsedd för DC-mätning kommer att registrera medelvärdet av den ström som passerar genom kretsen.

På figuren är det en växelström. Kan du hitta medelvärdet för strömmen, som varierar mellan 2 värden?(30mA som högst och -20mA som lägst). Du kan tillämpa formeln :

$I_{D C} = \frac{1}{T} \int_{0}^{T} i (t) d t$ . Du beräknar helt enkelt arean under grafen under perioden T, sen delar du med värdet på perioden. Du ser att du kan dela upp grafen under en period till 2 rektanglar, en positiv del och en negativ. Där basen är tiden i ms och höjden strömmen i mA. Den första(positiva) rektangeln har basen 15ms? Och höjden: 30mA.

Du borde få :

$I_{D C} = \frac{1}{25 m s} (15 m s * 30 m A + b * h)$ . Vad är den andra rektangelns dimensioner? Vad blir då strömmen?

b)Förväntad visning hos ett likriktarinstrument.

Ett likriktarinstrument visar den likriktade strömmens medelvärde multiplicerat med 1,11. Vilket även beräknas så här: $1, 11 \cdot |i (t)|$ . Där $|i (t)|$ är strömmens likriktade medelvärde. I detta likriktarinstrument så omvandlas strömmens negativa del av perioden till en positiv del. Dvs att du helt enkelt skulle rita av grafen fast den negativa delen(-20mA) blir +20mA.

Så här:c)true RMS: $\sqrt{i^{2} (t)}$ .
Där $i^{2} (t) = \frac{1}{T} \cdot \int_{0}^{T} i^{2} (t) d t$ . Samma beräkningsgång bara att du kvadrerar strömmen i dina beräkningar.

d)Följer du formeln som i facit. Stoppar in värde för RMS och medelvärde för strömmen.

e)Formfaktorn är kvoten av strömmens effektivvärde och strömmens likriktade medelvärdet dvs:

$ξ = \frac{I_{e}}{|i (t)|}$ .

Mycket snyggt Alan123

Det här borde stå i din lärobok Jultommi? Vilken, vilka är det du använder?

ConnyN skrev:
Mycket snyggt Alan123
Det här borde stå i din lärobok Jultommi? Vilken, vilka är det du använder?

Ellära Krets-och fältteori av Lars bergström

Alan123 skrev:
6.2a)
En amperemeter avsedd för DC-mätning kommer att registrera medelvärdet av den ström som passerar genom kretsen.
På figuren är det en växelström. Kan du hitta medelvärdet för strömmen, som varierar mellan 2 värden?(30mA som högst och -20mA som lägst). Du kan tillämpa formeln :
$I_{D C} = \frac{1}{T} \int_{0}^{T} i (t) d t$ . Du beräknar helt enkelt arean under grafen under perioden T, sen delar du med värdet på perioden. Du ser att du kan dela upp grafen under en period till 2 rektanglar, en positiv del och en negativ. Där basen är tiden i ms och höjden strömmen i mA. Den första(positiva) rektangeln har basen 15ms? Och höjden: 30mA.
Du borde få :
$I_{D C} = \frac{1}{25 m s} (15 m s * 30 m A + b * h)$ . Vad är den andra rektangelns dimensioner? Vad blir då strömmen?

b)Förväntad visning hos ett likriktarinstrument.
Ett likriktarinstrument visar den likriktade strömmens medelvärde multiplicerat med 1,11. Vilket även beräknas så här: $1, 11 \cdot |i (t)|$ . Där $|i (t)|$ är strömmens likriktade medelvärde. I detta likriktarinstrument så omvandlas strömmens negativa del av perioden till en positiv del. Dvs att du helt enkelt skulle rita av grafen fast den negativa delen(-20mA) blir +20mA.
Så här:c)true RMS: $\sqrt{i^{2} (t)}$ .
Där $i^{2} (t) = \frac{1}{T} \cdot \int_{0}^{T} i^{2} (t) d t$ . Samma beräkningsgång bara att du kvadrerar strömmen i dina beräkningar.

d)Följer du formeln som i facit. Stoppar in värde för RMS och medelvärde för strömmen.

e)Formfaktorn är kvoten av strömmens effektivvärde och strömmens likriktade medelvärdet dvs:
$ξ = \frac{I_{e}}{|i (t)|}$ .

Tack för det extrems detaljerade svaret men på del a så förstod jag inte några saker. Jag ser två rektanglar två som är positiv och en som är negativ, är lite förivrad hur du fick att det bara är en en negativ och en positiv. Jag kollade och fick också fram att perioden var 25, men är inte säker på vad den andra rektangel dimensioner är? menar du den andra positiva eller den negativa? för den positiva har 30mA och 40 ms, vet dock inte vad som händer med linjen som dras å slutet ser ut som att den slutar/ligger på 49ms. Medans den negativa rektangels dimensioner är 30mA? kanske -15mA? och 25ms.
