Ellära, tecken på strömmen /strömmens riktning

Hej!

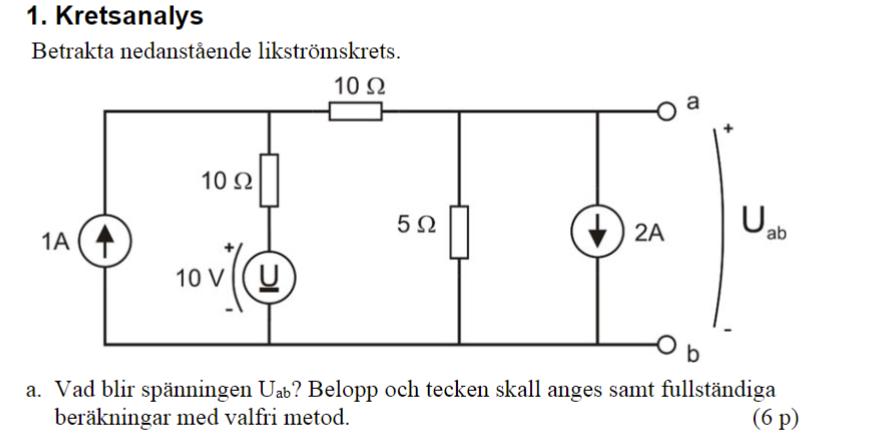

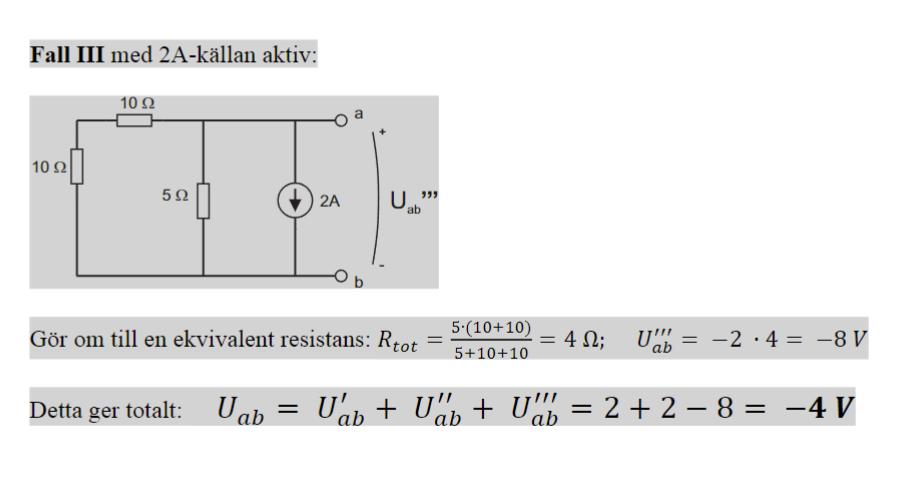

På denna uppgiften är jag ej helt med på hur jag ska tänka med strömmens riktning på sista delen av uppgiften, där det står Fall III. Jag ser i ritningen över kretsen att strömmen är riktad neråt och jag tänker att strömmen kommer vilja gå åt vänster, sen kommer den delas upp och 1,6A kommer gå genom resistansen på 5ohm och 0,4A kommer fortsätta och gå genom de båda resistanserna på 10ohm. Sen möts de och flyter vart? Till a-polen?

Min undran är alltså hur jag ska tänka med strömmens riktning och därmed strömmens tecken.

Aorta skrev:

Hej!

På denna uppgiften är jag ej helt med på hur jag ska tänka med strömmens riktning på sista delen av uppgiften, där det står Fall III. Jag ser i ritningen över kretsen att strömmen är riktad neråt och jag tänker att strömmen kommer vilja gå åt vänster, sen kommer den delas upp och 1,6A kommer gå genom resistansen på 5ohm och 0,4A kommer fortsätta och gå genom de båda resistanserna på 10ohm. Sen möts de och flyter vart? Till a-polen?

Min undran är alltså hur jag ska tänka med strömmens riktning och därmed strömmens tecken.

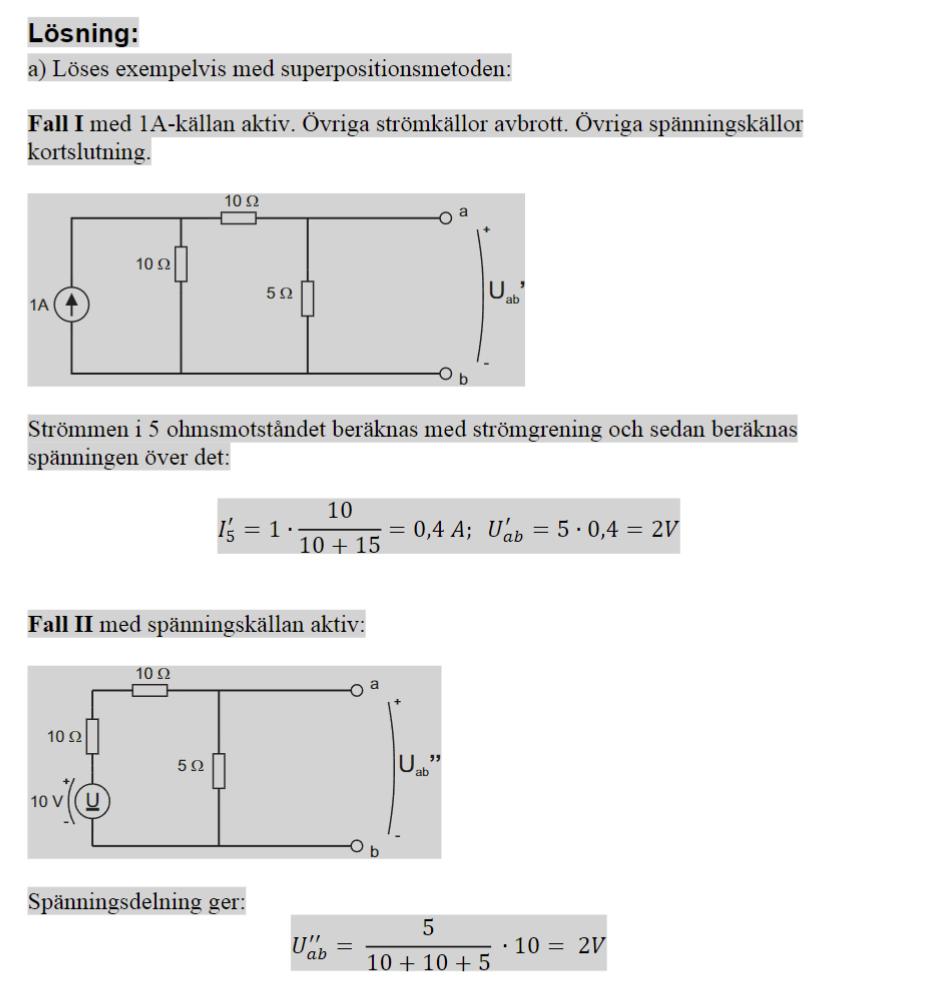

Du har facit, och därmed kan du räkna ut alla strömmar och spänningar.

Skriv dem i schemat.

Aorta 356
Postad: 23 sep 14:21

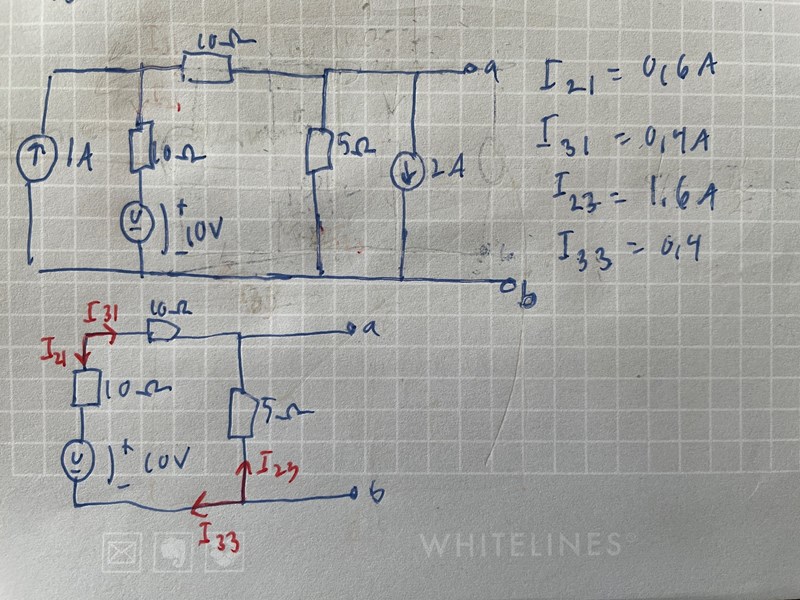

Såhär långt kommer jag med det. Jag tänker att jag borde kunna räkna ut hur mycket ström som går genom a-b då summan i kretsen ska bli noll.Jag vet dock inte riktigt vad jag ska göra med det nu. När jag summerar strömmarna får jag noll. Är det det som i sig är svaret på frågan? Strömmarna har jag räknat ut i de tre olika fallen, ström I21 och I31 i fall I, I22 och I32  i fall 2.

Pieter Kuiper 8033 – Avstängd
Postad: 23 sep 14:28 Redigerad: 23 sep 14:39
Aorta skrev:

Det blir ju inte tydligare av det.

Du har facit. Då bör det inte vara svårt att räkna ut och att skriva i schemat vad spänningarna över dessa tre motstånd är och hur stora strömmarna är, med riktningar. Det är så man alltid borde kolla sina lösningar, det är en viktig färdighet att kunna.

Så rita snyggt (förslagsvis med linjal) och med utrymme, på rent papper.
