Ellära - OP-förstärkare

Eftersom OPn är ideal så är ju inresistansen oändlig, det går alltså inte in någon ström vid minus eller plusingången.

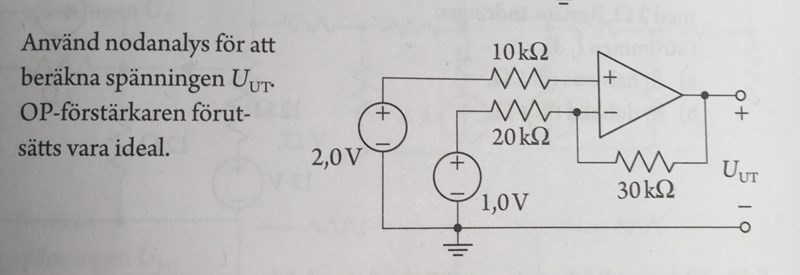

Då tänker jag att det inte går någon ström genom 2 V generatorn och 10k Ohm resistorn (eftersom det inte har någonstans att ta vägen). Alltså är potentialen vid OPns plus-ingång 0 V. Då är den även 0 V vid minus-ingången. Är detta helt fel?

För vidare tänker jag då att strömmen genom 1 V generatorn och 20 k Ohm resistorn måste vara 1/2000 för att potentialen ska bli noll vid minusingången. Då blir Uut=0+3/2.. vilket är fel.

Nollställ 1V resp. 2V en i taget och beräkna bidraget från var och en.
Spänningen mellan OP-förstärkarens plus och minus är nära noll.

Affe Jkpg skrev :
Nollställ 1V resp. 2V en i taget och beräkna bidraget från var och en.
Spänningen mellan OP-förstärkarens plus och minus är nära noll.

Men hur kan det ens gå någon ström genom 2V-generatorn och 10k Ohm-resistorn om inresistansen är oändlig?

När det går väldigt lite ström genom 10 kohm, blir spänningsfallet över det motståndet väldigt litet och vi borde ha:
$U_{2} = U_{+} = U_{-} = 2 V$
Spänningsbidraget från $U_{2}$ (2V) när $U_{1}$ (1V) är nollad:

$I = \frac{U_{u t} - U_{2}}{30} = \frac{U_{2}}{20}$

Så gör du motsvarnade för $U_{1}$ (1V)
