Ellära - lampor

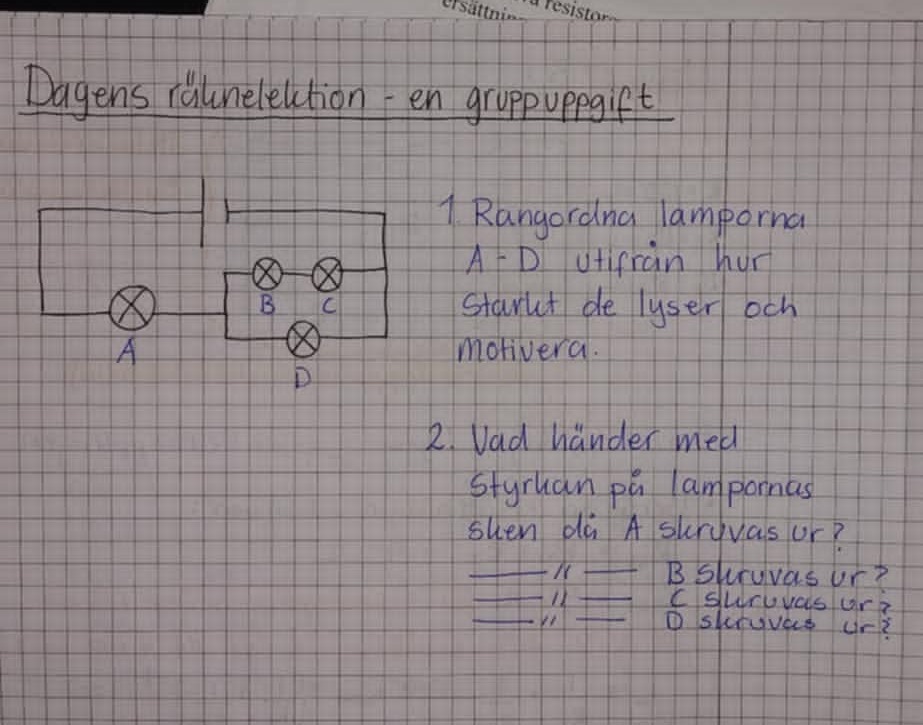

Hej! Jag har fortfarande svårt att reda ut sådana här frågor. Jag förstår att ju mindre resistans, desto större ström och sådant, men mina tankegångar leder alltid till fel svar i slutet. Jag har redan fått många tips om hur jag kan tänka och lösa uppgiften själv, därför skulle verkligen uppskatta om någon kunde skriva en klar lösning med stegvisa förklaringar. Halvkursprovet är imorgon!
Om vi börjar med lamporna D, B och C
B och C har samma ström genom sig,, eftersom de sitter i serie alltså lyser dom lika starkt.
i grenen med lampa D är det bara en lampa så i den grenen blir strömmen större än i övre grenen, alltså lyser D starkare än B och C
Genom lampa A flyter summan av de två grenströmmarna så den lyser allra starkast.
Om du skruvar ur lampa A blir det avbrott i kretsen så då slocknar alla lampor
Om B skruvas ur så slocknar C (och vice versa) samtidigt minskar strömmen genom A, (Genom A går ju summan av strömmarna genom de två grenarna) så den lyser svagare än tidigare, lampa D slutligen kommer att lysa lika starkt som lampa A, och starkare än tidigare.
Börjar hänga med på detta! Så ifall lampa D skruvas ur:
- Strömmen genom A minskar då den har Itot genom sig.
- B och C kommer lysa starkare då det blir ett motstånd mindre i förgreningen, däremot kommer C lysa svagare i förhållande till B då den är "motstånd nr.2 i grenen"?
Nästan,
A minskar,
B och C lyser starkare
Alla 3 lampor lyser lika starkt, samma ström går genom alla lampor i det fallet.
Okej! Ifall lampa B skruvas ur lyser lampa A svagare, like svagt som lampa D pga att det blir en seriekoppling? Och detsamma sker ifall lampa C är den som skruvas ur?
Om lampa D skruvas ur:
- Hur kommer det sig att lampa A lyser svagare ifall D skruvas ur, det blir ett färre motstånd? Borde inte strömmen öka genom hela kretsen i detta fall?
- Kommer inte B och C vara seriekopplade med lampa A ifall D skruvas ur => de lyser lika starkt som A och inte starkare?
Dr.scofield skrev:Okej! Ifall lampa B skruvas ur lyser lampa A svagare, like svagt som lampa D pga att det blir en seriekoppling? Och detsamma sker ifall lampa C är den som skruvas ur?
Det är rätt.
Om lampa D skruvas ur:
- Hur kommer det sig att lampa A lyser svagare ifall D skruvas ur, det blir ett färre motstånd? Borde inte strömmen öka genom hela kretsen i detta fall?
B-C är parallellkopplade med D, resistansen i en parallellkoppling är lägre än i de två parallella grenarna var för sig. (exempel: 10 ohm parallellt med 20 ohm blir 6,7 ohm)
Så om du skruvar ur D ökar totala motståndet i kretsen.
- Kommer inte B och C vara seriekopplade med lampa A ifall D skruvas ur => de lyser lika starkt som A och inte starkare?
Det är riktigt de tre lamporna lyser lika starkt när D är borta, men A lyser svagare jämfört med när D var med. B och C lyser starkare än innan.
Tack så mycket! 🙌🏼
