Ellära - Ladderdiagram
Hej!
Jag har några uppgifter jag försöker lösa. Sitter hemma och pluggar just nu så ingen lärare att fråga.
Jag vill bara veta om jag tänker rätt här:

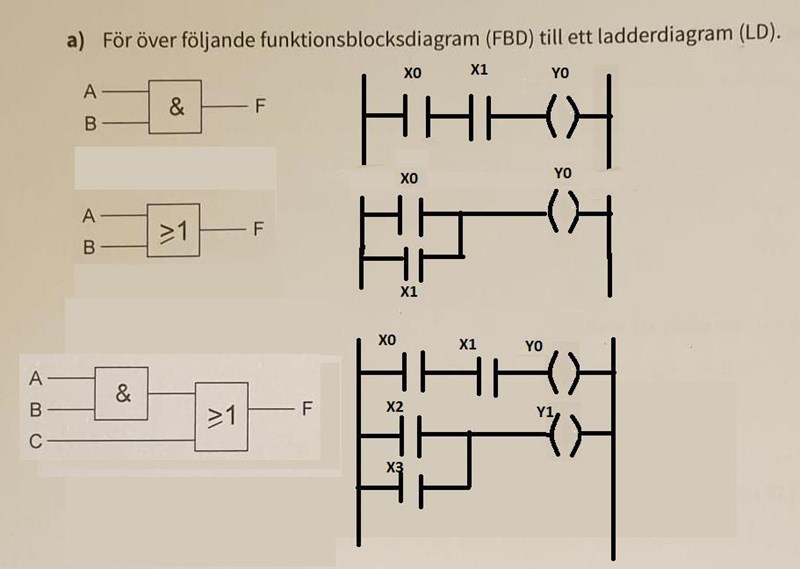

AND och OR är inga konstigheter (tror jag) men när man "sätter ihop" dem fortsätter man bara LD så som jag gjort då?
Klipp och klistrat och ritat i Paint...... gör om med penna, papper, linjal innan inlämning =)
Ha det gott!
/Mikael
Flyttade tråden från Fysik till Teknik/Gymnasium /Smaragdalena, moderator
Varför skriver du X0, X1 och Y0?
Är det inte lämpligare med A, B och F?
Symbolen vid t.ex. X0 och X1 kan du tänka dig som strömbrytare.
I ditt sista exempel styr du två objekt Y0 och Y1 med fyra signaler X0, X1, X2 och X3, vilket tyvärr är fel.
I ditt sista exempel ska du styra ett objekt Y0 (F) med tre signaler X0, X1 och X2 (A, B och C)
Vilken nivå studerar du på? Det är enklare för oss som svarar att ge bra hjälp om vi vet det! Du kan själv flytta din tråd genom att redigera ditt förstainlägg (inom 2 timmar)./moderator
Affe Jkpg skrev:Varför skriver du X0, X1 och Y0?
Är det inte lämpligare med A, B och F?Symbolen vid t.ex. X0 och X1 kan du tänka dig som strömbrytare.
I ditt sista exempel styr du två objekt Y0 och Y1 med fyra signaler X0, X1, X2 och X3, vilket tyvärr är fel.
I ditt sista exempel ska du styra ett objekt Y0 (F) med tre signaler X0, X1 och X2 (A, B och C)
Du har rätt, dumt att krångla till det.

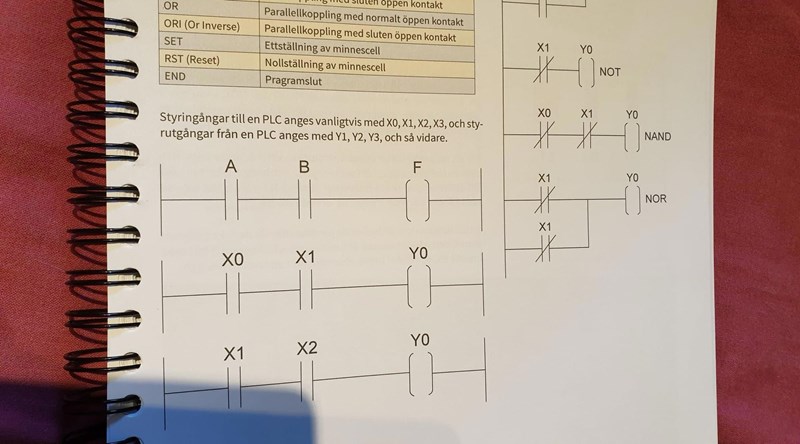

Jag fastna för det här i boken:
Men uppgiften står ju i A, B, F så ska antagligen svara med de.

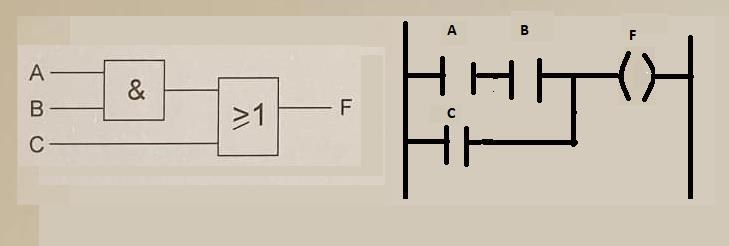

Om jag gör såhär istället?
Tack för hjälpen!
wicerd skrev:Affe Jkpg skrev:Varför skriver du X0, X1 och Y0?
Är det inte lämpligare med A, B och F?Symbolen vid t.ex. X0 och X1 kan du tänka dig som strömbrytare.
I ditt sista exempel styr du två objekt Y0 och Y1 med fyra signaler X0, X1, X2 och X3, vilket tyvärr är fel.
I ditt sista exempel ska du styra ett objekt Y0 (F) med tre signaler X0, X1 och X2 (A, B och C)
Du har rätt, dumt att krångla till det.
Jag fastna för det här i boken:
Men uppgiften står ju i A, B, F så ska antagligen svara med de.
Om jag gör såhär istället?
Tack för hjälpen!
Snyggt :-)
Affe Jkpg skrev:Snyggt :-)
Jag ser ju nu hur det ser ut. Vet inte hur jag tänkte (eller inte tänkte) förut =)
Jag återkommer säkert igen om det blir mer "hjärnsläpp"
Tack igen för hjälpen!
Smaragdalena skrev:Vilken nivå studerar du på? Det är enklare för oss som svarar att ge bra hjälp om vi vet det! Du kan själv flytta din tråd genom att redigera ditt förstainlägg (inom 2 timmar)./moderator
Hej jag studerar Industrielektriker på gymnasienivå. Vet inte riktigt vilken kategori tråden ska ligga i då? Flytta gärna om jag lagt fel.
Teknik på gymnasienivå verkar passa bäst. Flyttar tråden dit. /moderator
