eli321be 287 – Fd. Medlem
Postad: 15 sep 2020 14:55

ellära kopplingar

Hej!

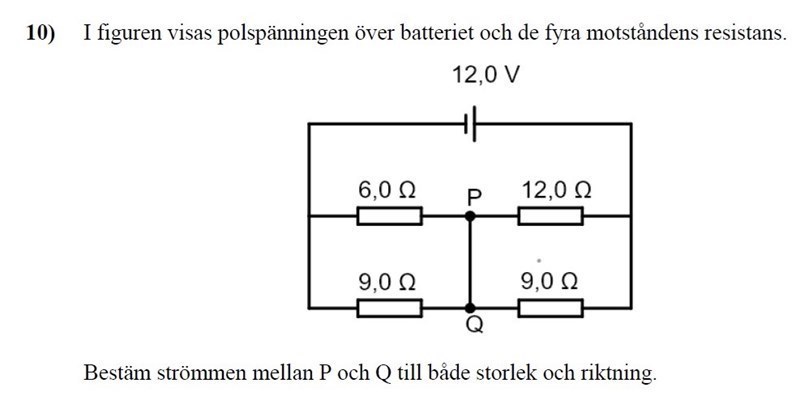

Jag har fastnat på följande fråga:

Jag har beräknat ersättningsresistansen för R=6 och R= 9 som blir 3,6. Sedan räknade jag ersättningsresistansen för R=12 och R=9 som blir 5,14 oh. Därefter förstår jag inte riktigt hur ma ska göra, tacksam för svar

Laguna Online 30482
Postad: 15 sep 2020 15:00

Räkna ut strömmen genom hela kretsen och sedan strömmen genom varje motstånd.

eli321be 287 – Fd. Medlem
Postad: 15 sep 2020 16:44
Laguna skrev:

Räkna ut strömmen genom hela kretsen och sedan strömmen genom varje motstånd.

strömmen genom hela kretsen är väll olika?

eli321be 287 – Fd. Medlem
Postad: 15 sep 2020 16:44

eftersom det är parallellkopplingar?

Laguna Online 30482
Postad: 15 sep 2020 19:59

Med "genom hela kretsen" menade jag strömmen genom ledningen som går från spänningskällan.

eli321be 287 – Fd. Medlem
Postad: 16 sep 2020 11:29
Laguna skrev:

Med "genom hela kretsen" menade jag strömmen genom ledningen som går från spänningskällan.

Hej tänkter jag rätt:

Ersättningsresistansen blir: 1/6+1/9= 1/ (1/6+1/9)= 3,6 ohm

1/12+1/9= 1/ (1/(1/12+1/9= 5,14

Ersättningresistansen blir summan av de båda ersättningsresistanserna= 8,74 ohm

U= R*I

12/ 8,74= 1,37A

?

Laguna Online 30482
Postad: 16 sep 2020 12:11

Det ser rätt ut.

eli321be 287 – Fd. Medlem
Postad: 16 sep 2020 18:29
Laguna skrev:

Det ser rätt ut.

hur tänker jag sedan?
