wicerd 31 – Fd. Medlem
Postad: 8 okt 2019 13:18

Ellära - Instruktionslista

Hej.

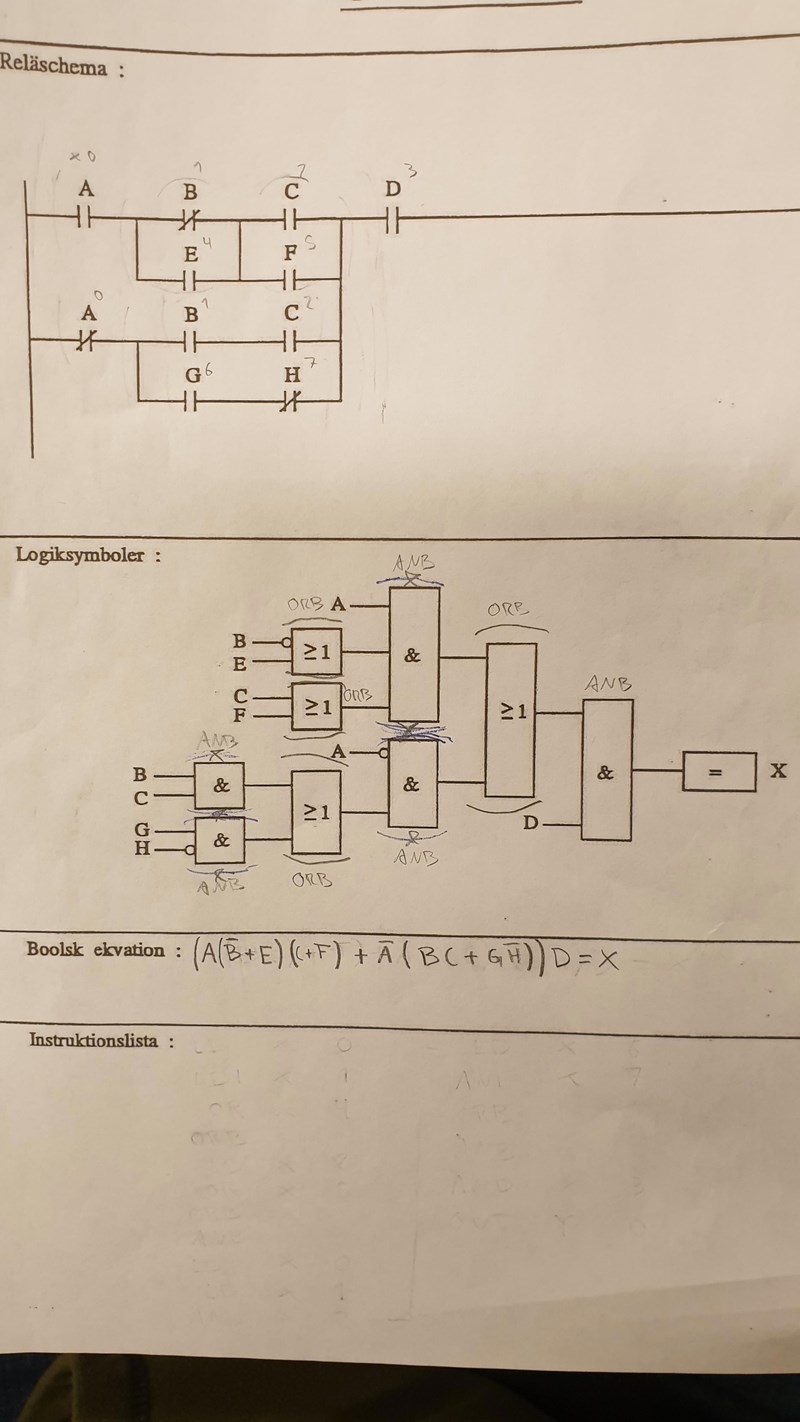

Nu ska jag utifrån reläschema, logiksymboler och boolsk ekvation göra en instruktionslista (Melsec FX).

Känner mig vilsen här.... inte ute efter hela lösningen men tacksam för tips om vart det felar och vad jag bör tänka på.

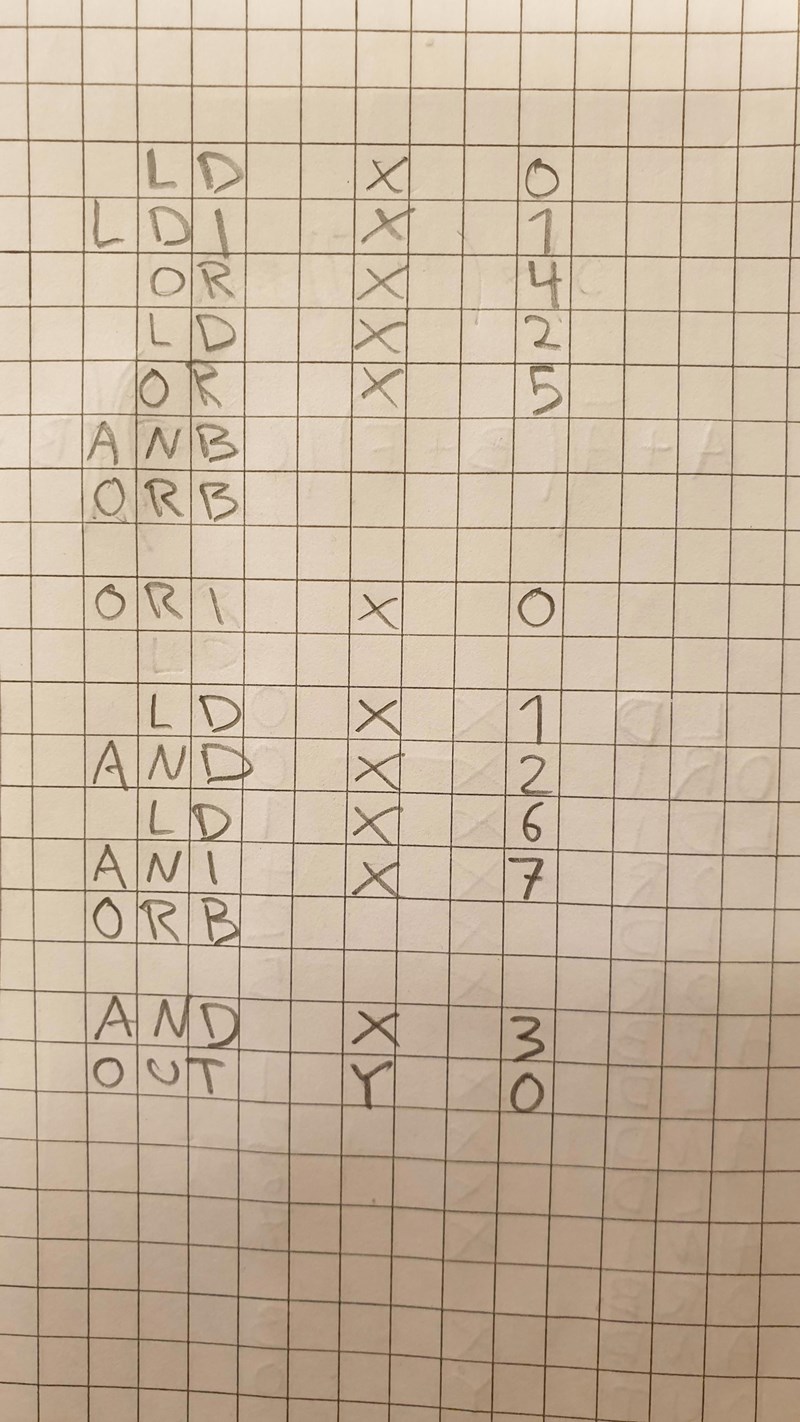

Min "lösning"

Tack!

Affe Jkpg 6630
Postad: 8 okt 2019 22:29

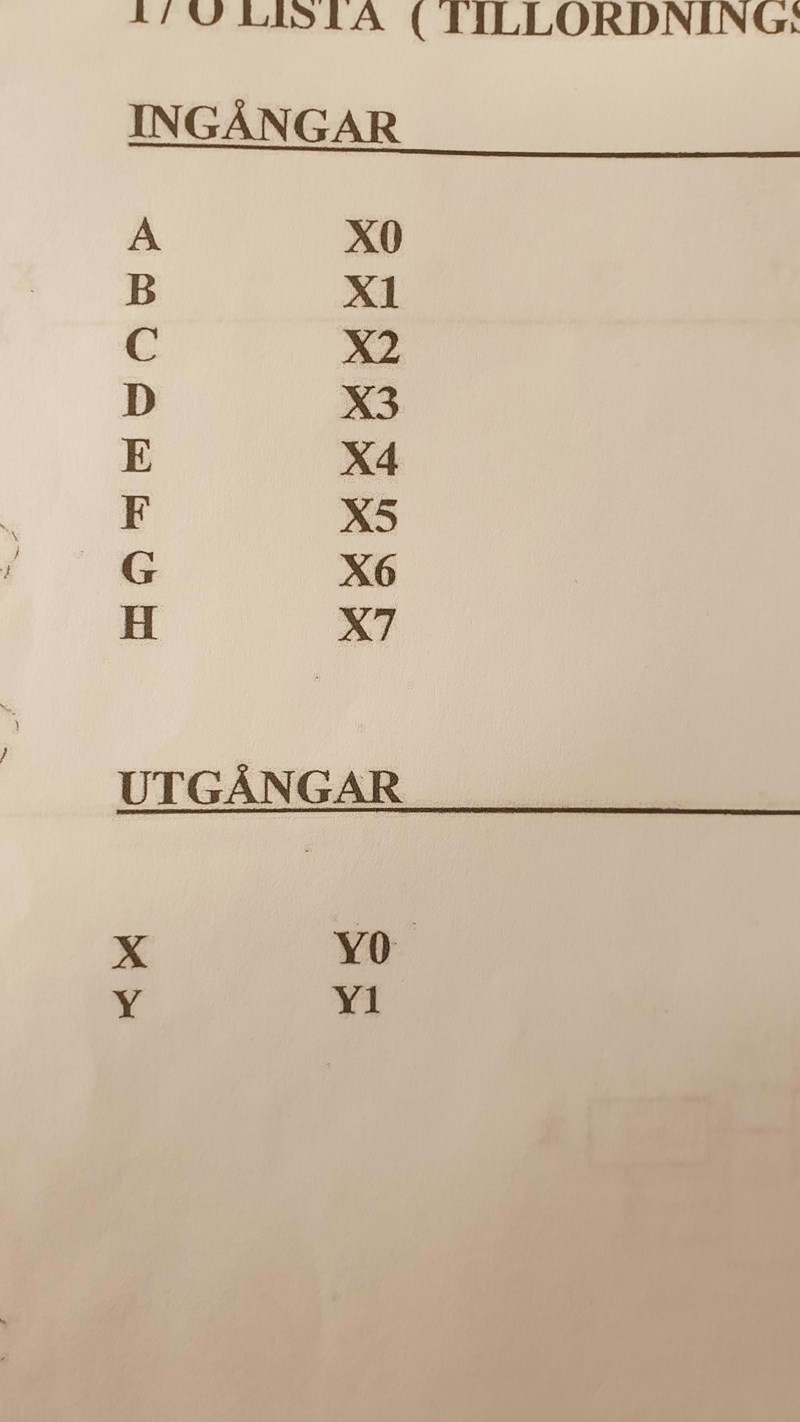

Hade du noterat bokstavsnamnen (A, B, C...) på ingångarna, i höger-kanten på instruktionslistan, hade chansen ökat att man hade kunnat....

wicerd 31 – Fd. Medlem
Postad: 10 okt 2019 11:17
Affe Jkpg skrev:

Hade du noterat bokstavsnamnen (A, B, C...) på ingångarna, i höger-kanten på instruktionslistan, hade chansen ökat att man hade kunnat....

Ahh sorry... jag har gått vidare med andra uppgifter men jag får inte till denna och det måste vara något jag helt missat....

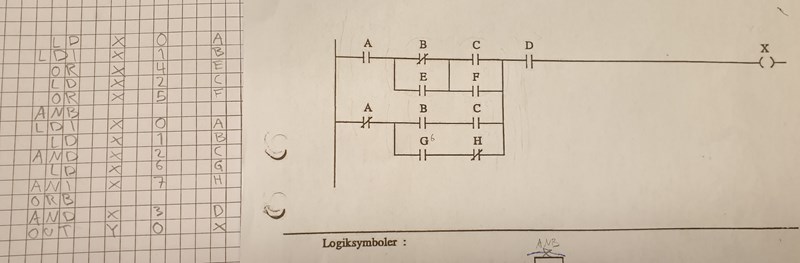

Det här är vad jag kommer fram till:

wicerd 31 – Fd. Medlem
Postad: 10 okt 2019 13:29

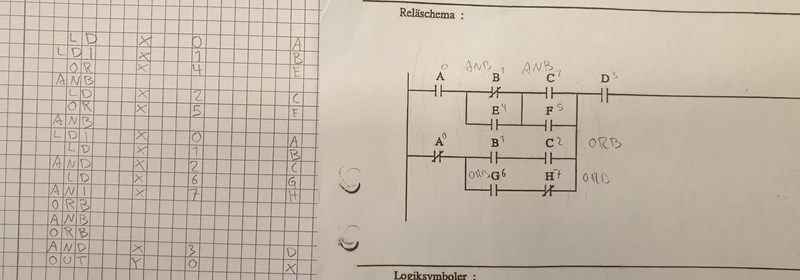

Gick igenom tidigare övningar och såg att jag helt missuppfattat ANB och ORB. Nu tror jag att jag har fått till det:
