Jultommi 86
Postad: 20 dec 2018 00:23

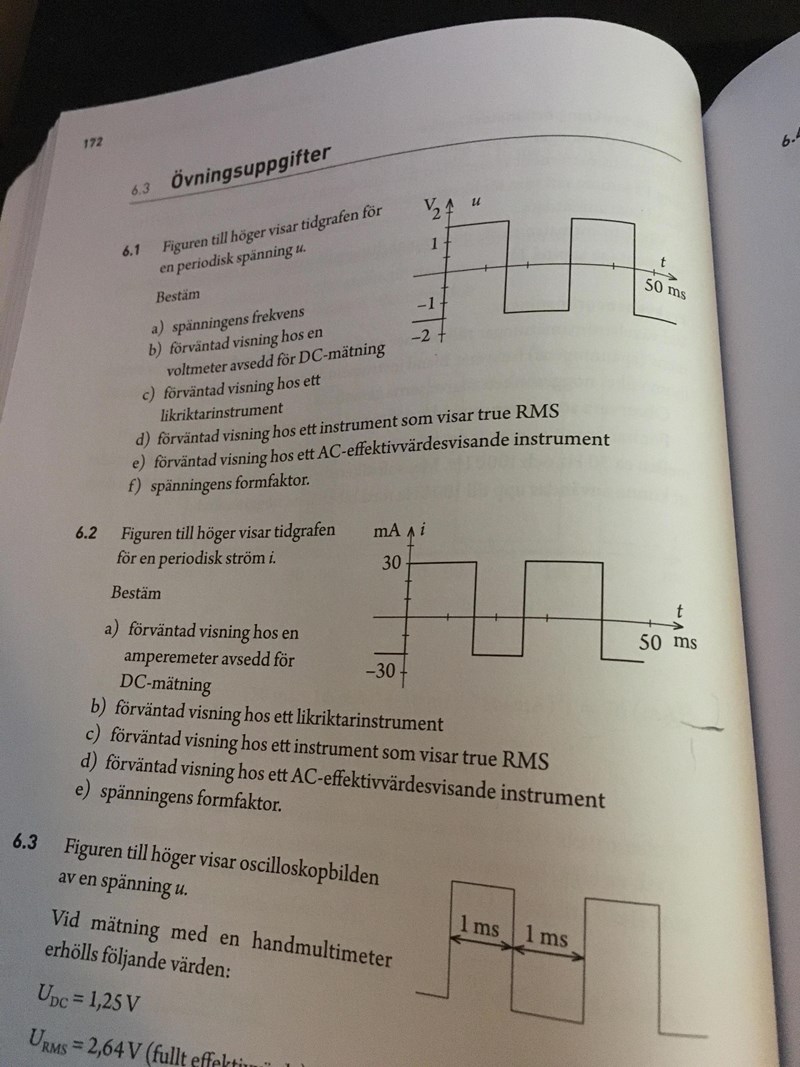

Ellära- Hjälp med att räkna ut saker som har med en tidgraf för periodisk spänning



Har problem med uppgift 6.1;

På a delen så ska man räkna ut frekvensen som är 1/t som blir 1/30 som blir 0,03333 som på något sätt blir 33,33 hz. Men vet inte hur hag ska läsa resten, hoppas att någon har en ide och orkar förklara hur man löser de här andra delarna av uppgiften. Nämligen del b,c,d,e och f.

Affe Jkpg 6630
Postad: 20 dec 2018 09:13

a) Du har millisekunder på tidsaxeln inte sekunder

b) Med DC avser man likspänning, som här saknas (=0V)

c) Likriktarinstrument...det var ett ovanligt instrument :-). Likriktrar man signalen med en "ideal diod" blir spänningen 1.5V....facit?

d) och e)  RMS - Root Mean Square (tänk u2) = effektivvärde = 1.5V

Jultommi 86
Postad: 20 dec 2018 13:18
Affe Jkpg skrev:

a) Du har millisekunder på tidsaxeln inte sekunder

b) Med DC avser man likspänning, som här saknas (=0V)

c) Likriktarinstrument...det var ett ovanligt instrument :-). Likriktrar man signalen med en "ideal diod" blir spänningen 1.5V....facit?

d) och e)  RMS - Root Mean Square (tänk u2) = effektivvärde = 1.5V

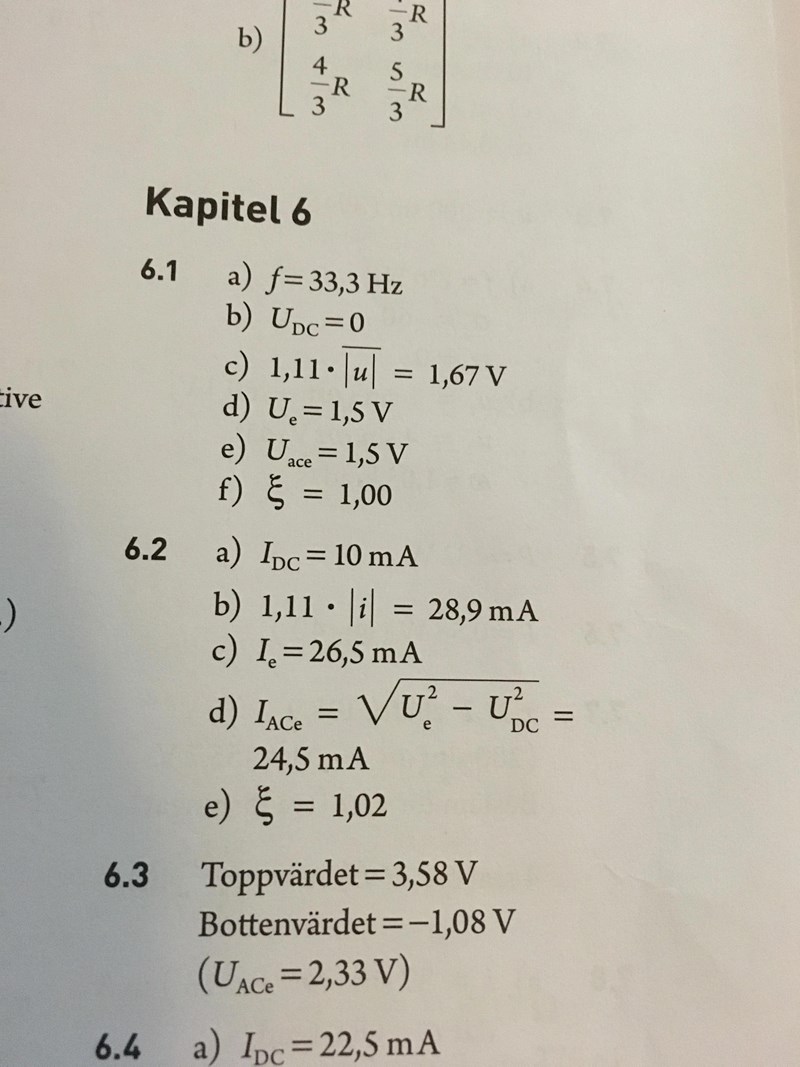

 på c så är det inte 1.5 v idk vad som är fel med facit och på e och d så är min fråga vad är spänningen aka u ? jag menar du måste ha ett värde för att använda formeln som du visade rotenur u som är ^2. Plus vet du hur man räknar f ?

Affe Jkpg 6630
Postad: 20 dec 2018 13:57 Redigerad: 20 dec 2018 13:57
Jultommi skrev:
Affe Jkpg skrev:

a) Du har millisekunder på tidsaxeln inte sekunder

b) Med DC avser man likspänning, som här saknas (=0V)

c) Likriktarinstrument...det var ett ovanligt instrument :-). Likriktrar man signalen med en "ideal diod" blir spänningen 1.5V....facit?

d) och e)  RMS - Root Mean Square (tänk u2) = effektivvärde = 1.5V

 på c så är det inte 1.5 v idk vad som är fel med facit och på e och d så är min fråga vad är spänningen aka u ? jag menar du måste ha ett värde för att använda formeln som du visade rotenur u som är ^2. Plus vet du hur man räknar f ?

 Jag har tyvärr svårt med att "avkoda" vad du skriver....men

e) och d) (1.5)2+(-1.5)22=(1.5)2

f=1T=130*10-3=3313Hz

Jultommi 86
Postad: 20 dec 2018 14:16
Affe Jkpg skrev:
Jultommi skrev:
Affe Jkpg skrev:

a) Du har millisekunder på tidsaxeln inte sekunder

b) Med DC avser man likspänning, som här saknas (=0V)

c) Likriktarinstrument...det var ett ovanligt instrument :-). Likriktrar man signalen med en "ideal diod" blir spänningen 1.5V....facit?

d) och e)  RMS - Root Mean Square (tänk u2) = effektivvärde = 1.5V

 på c så är det inte 1.5 v idk vad som är fel med facit och på e och d så är min fråga vad är spänningen aka u ? jag menar du måste ha ett värde för att använda formeln som du visade rotenur u som är ^2. Plus vet du hur man räknar f ?

 Jag har tyvärr svårt med att "avkoda" vad du skriver....men

e) och d) (1.5)2+(-1.5)22=(1.5)2

f=1T=130*10-3=3313Hz

 haha, vad menar du med att du inte kan förstå vad jag skriver om? Idk=I dont know / jag vet inte. aka=also know as/känt som eller är som.

Jultommi 86
Postad: 20 dec 2018 14:18 Redigerad: 20 dec 2018 14:31
Jultommi skrev:
Affe Jkpg skrev:
Jultommi skrev:
Affe Jkpg skrev:

a) Du har millisekunder på tidsaxeln inte sekunder

b) Med DC avser man likspänning, som här saknas (=0V)

c) Likriktarinstrument...det var ett ovanligt instrument :-). Likriktrar man signalen med en "ideal diod" blir spänningen 1.5V....facit?

d) och e)  RMS - Root Mean Square (tänk u2) = effektivvärde = 1.5V

 på c så är det inte 1.5 v idk vad som är fel med facit och på e och d så är min fråga vad är spänningen aka u ? jag menar du måste ha ett värde för att använda formeln som du visade rotenur u som är ^2. Plus vet du hur man räknar f ?

 Jag har tyvärr svårt med att "avkoda" vad du skriver....men

e) och d) (1.5)2+(-1.5)22=(1.5)2

f=1T=130*10-3=3313Hz

 haha, vad menar du med att du inte kan förstå vad jag skriver om? Idk=I dont know / jag vet inte. aka=also know as/känt som eller är som.

 såg att du menade att frekvensen är 11 men de frågar inte efter frekvensen i f del uppgiften.
