Jultommi 86
Postad: 18 dec 2018 17:04

Ellära- Hjälp med att bestäma hur stort spänningens momentvärde vid denna tidpunkt är

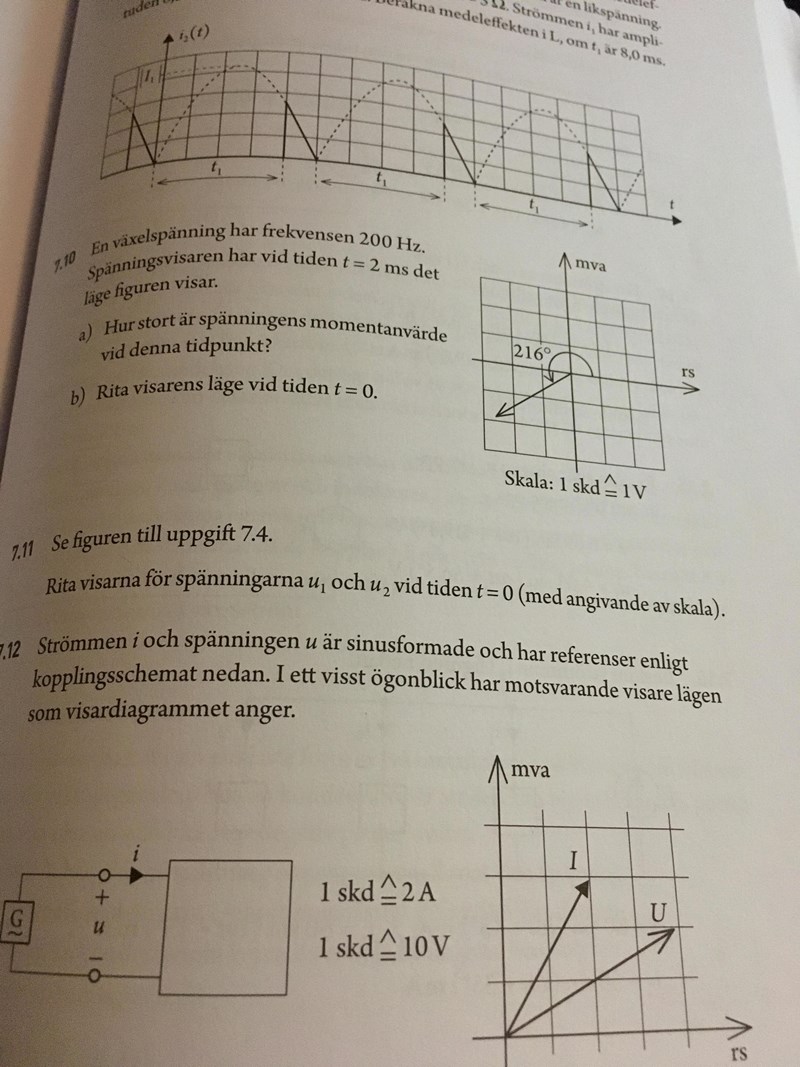

De är uppgift 7.10 som jag har problem med. På a delen så har jag fått fram att u(2 X 10^-3)= [U] X sin(2pi X 200 X 2X10^-3+x) vet dock att x ska vara 72 grader men vet inte hur man kommer fram till 72 grader Vet heller inte vad 216 grader ska användas till tror kanske att det ska vara wt+x=216? men är ej säker.  (F=200)

och på B delen så vet jag inte vad/hur jag ska göra när det kommer till att få rita en linjär graf som är 72 grader.

Affe Jkpg 6630
Postad: 18 dec 2018 19:16 Redigerad: 18 dec 2018 19:17

b) En hel period (360°) tar 1/200 = 5ms
Nu är tiden t = 2ms vilket motsvarar (25360°=144°) av en hel period
2ms före (vilket är t=0) har man vinkeln 216-144=72°

Jultommi 86
Postad: 18 dec 2018 19:23
Affe Jkpg skrev:

b) En hel period (360°) tar 1/200 = 5ms
Nu är tiden t = 2ms vilket motsvarar (25360°=144°) av en hel period
2ms före (vilket är t=0) har man vinkeln 216-144=72°

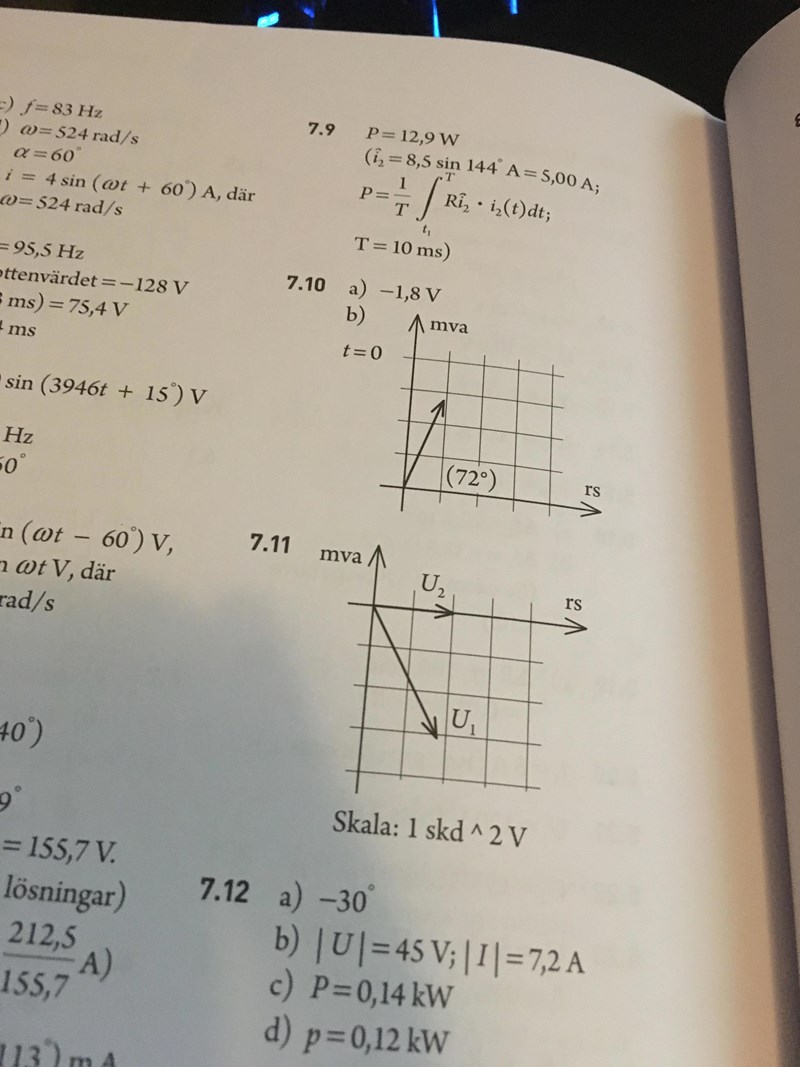

 tack för svaret på del b, men vet du hur man får -1.8 V som svar på del 1?

Affe Jkpg 6630
Postad: 18 dec 2018 19:34

Jag tycker inte om benämningarna på x-y-axlarna men...

Läs pilens värde mot y-axeln...-2V...okey då...-1.8V.

Annars kan du skriva

U=Asin(ωt+φ) ...all data är kända till höger som likhetstecknet

Jultommi 86
Postad: 18 dec 2018 19:56
Affe Jkpg skrev:

Jag tycker inte om benämningarna på x-y-axlarna men...

Läs pilens värde mot y-axeln...-2V...okey då...-1.8V.

Annars kan du skriva

U=Asin(ωt+φ) ...all data är kända till höger som likhetstecknet

 Jag kan se att pilen inte pekar helt över -2, så menar du att eftersom att den inte når/är på -2 så är svaret att pilens position är -1.8v?

Alan123 278 – Fd. Medlem
Postad: 18 dec 2018 21:46
Jultommi skrev:
Affe Jkpg skrev:

Jag tycker inte om benämningarna på x-y-axlarna men...

Läs pilens värde mot y-axeln...-2V...okey då...-1.8V.

Annars kan du skriva

U=Asin(ωt+φ) ...all data är kända till höger som likhetstecknet

 Jag kan se att pilen inte pekar helt över -2, så menar du att eftersom att den inte når/är på -2 så är svaret att pilens position är -1.8v?

 Ja det stämmer. Du skulle kunna använda en linjal för att beräkna mer exakt, och se ifall det blir -1,8 V.

På b uppgiften så vet du sedan innan att α=72°. Du vet att tiden är vid start, dvs t=0.

Då kan du ställa upp följande :

u(t)=U·sin(ω·t+α), t=0 =>

u(0)=U·sin(0+α)u(0)=U·sin(α)u(0)=U·sin(72°)

För att få ut värdet u(0) så behöver du självklart veta U, sin(72°) är ju känt.

Hur skulle du få ut U? Ledtråd: titta på uppgiften innan. När du vet både u(0) samt vinkeln, då kan du rita visaren.
