snowbollen 37
Postad: 26 feb 2023 15:50

Ellära: frekvensgången (beloppsfunktionen)

Hej igen!

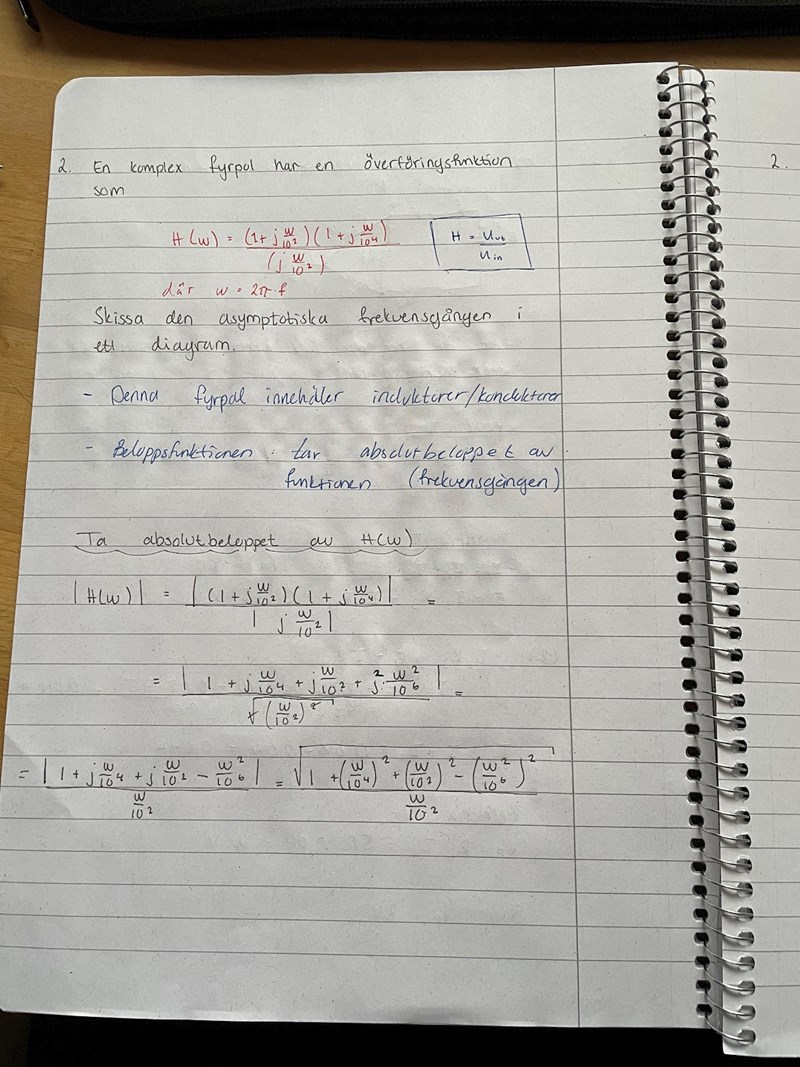

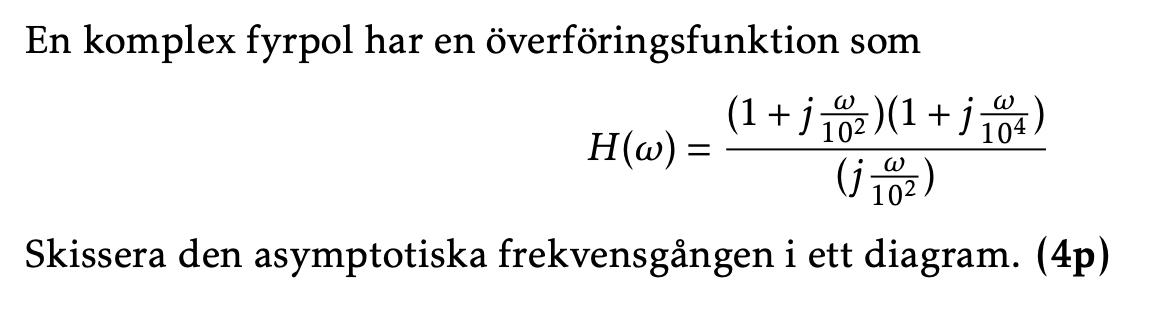

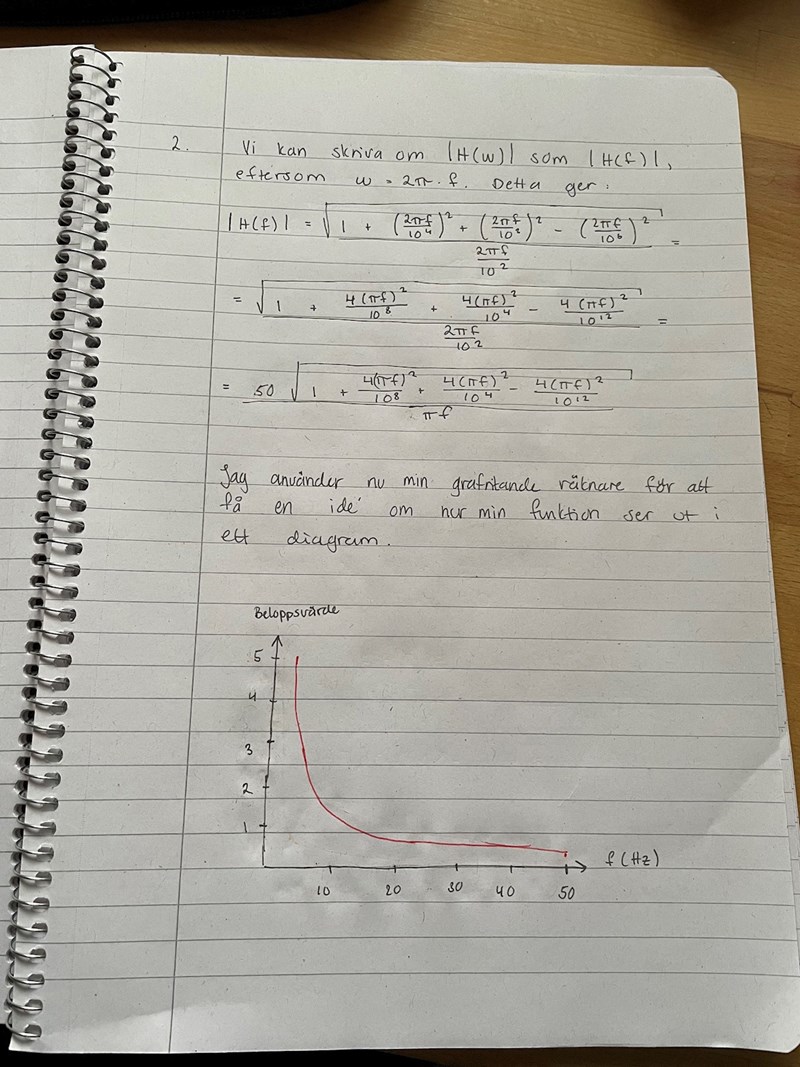

Jag gör nu en ytterliggare tentauppgift utan facit, så tänkte bara höra om min lösning ser någorlunda korrekt ut?



Tack på förhand!









Pieter Kuiper 8033 – Avstängd
Postad: 26 feb 2023 17:02

Jag antar att det är meningen att du skissar en log-log-graf av överföringsfunktionen.

ThomasN 2070
Postad: 27 feb 2023 01:09

Jag håller med Pieter, det är säkert ett log-log diagram av |H(w)| som ska fram. Märk väl att det står "skissera" i uppgiften. Jag tror inte det krävs så mycket räknande här.

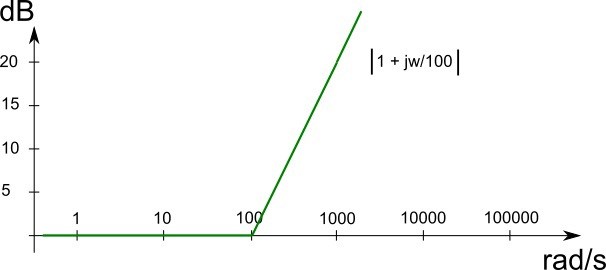

Ta och och skissa varje term för sig i ett log-log diagram och addera ihop dem. Här är hur en av termerna ser ut:

Jag har räknat: dB = 20*log|H(w)|  (20* för att det är en amplitudfunktion).
