Ellära, effektivvärde och fasvridning
Hej,
Behöver hjälp med en uppgift..

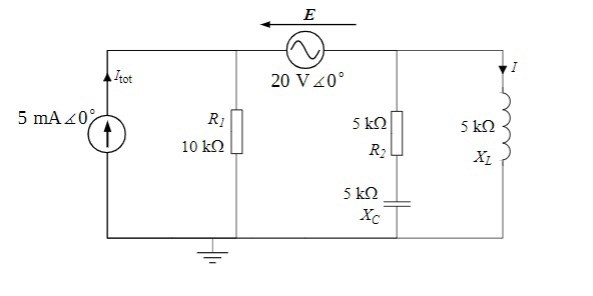

https://imgur.com/a/Z4ugsw4
Hur ska jag tänka här för att lösa effektivvärdet och fasvridningen för strömmen I för figuren ovan?
Vet att jag ska använda superposition men osäker på hur det ska göras..
Tacksam för all hjälp.
Välkommen till Pluggakuten! Så här gör du för att lägga in en bild - jag gjorde det åt dig den här gången. /moderator
Hej och välkommen till pluggakuten. Jag tar mig friheten att hjälpa dig med att lägga in bilden.
Resten kanske någon annan kan hjälpa dig med?
Tack för att ni la upp bilderna..
Några tips? :)
Hur långt har du kommit själv? Det stå ri Pluggakuens regler att du skall visa hur du har förskt och hur långt du har kommit. /moderator
Har ni lärt er -metoden?
Smaragdalena skrev:Hur långt har du kommit själv? Det stå ri Pluggakuens regler att du skall visa hur du har förskt och hur långt du har kommit. /moderator
Har ni lärt er jωj\omega-metoden?
Ja.. har lärt mig jw metoden med polär/rektangulär form för att ta reda på effektivvärde och fasvridning, men vet inte hur man gör vid elkrets.
Förenkla kretsen. De olika komponenterna är antingen seriekopplade eller parallellkopplade.
Sedan definierar jag två strömmar IR1 och IZ med riktningar som pekar ner.
Isolera IZ ur 3: ovan och använd strömdelning av IZ för att beräkna I
