Postad: 2 jan 2018 16:23

Ellära - Bestäm resistansen Rx så noggrant som möjligt

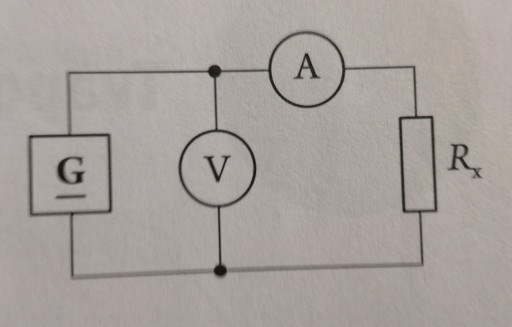

I kopplingen under har amperemetern resistansen 10 Ω och visar 345 mA. Voltmetern har resistansen 100kΩ  och visar 23.5 V. Bestäm resistansen Rx så noggrant som möjligt.

Så här har jag tänkt:

Eftersom V och Rx utgör en parallellkoppling är spänningen hos Rx: 23.5 V

Strömmen genom A är: 345 * mA

Eftersom A och Rx utgör en seriekoppling borde därför strömmen vara samma genom Rx?

Så Resistansen hos Rx fås då av U/I = 23.5 / (345* 10^-3) = 68 Ω



Svaret enligt facit är dock 58Ω. Har jag missat något?

Tar ju inte hänsyn till alla uppgifter man får. Eftersom uppgiften handlar om mätinstrument kanske man ska räkna ut resistansen på ett till sätt och sedan räkna ut medelvärdet av de 2 värdena?

_Elo_ 100
Postad: 2 jan 2018 16:49

Du glömmer resistansen i amperemetern. Voltmetern är parallellkopplad med amperemetern och Rx (som är seriekopplade).

heboraderades 38 – Fd. Medlem
Postad: 2 jan 2018 16:51

Amperemeterns inre resistans ligger i serie med Rx, vilket man måste ta med i beräkningen.

sudd 272 – Fd. Medlem
Postad: 2 jan 2018 19:55 Redigerad: 2 jan 2018 19:56
r_Elo_ skrev :

Du glömmer resistansen i amperemetern. Voltmetern är parallellkopplad med amperemetern och Rx (som är seriekopplade).

Okej jag har då alltså då räknat ut Resistansen för den seriekopplingen. Genom att subtrahera amperemeterns resistans får jag då resistansen hos Rx. Tackar
