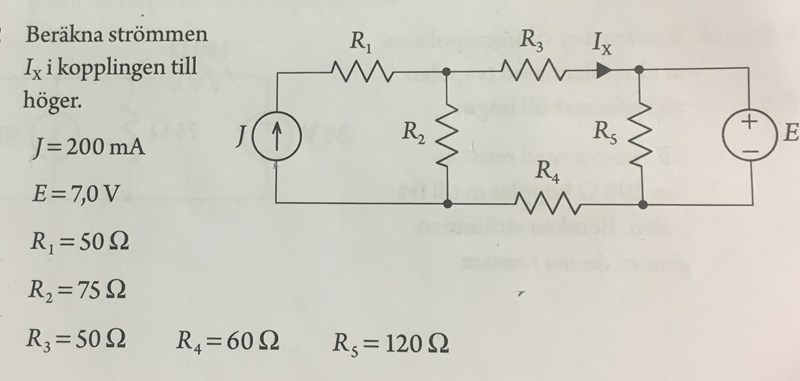

Ellära-beräkna ström

Du har större chans att få hjälp omn du berättar HUR du har försökt, inte bara att (eller hur länge).

Smaragdalena skrev :

Du har större chans att få hjälp omn du berättar HUR du har försökt, inte bara att (eller hur länge).

Jo klart, men har försökt på så många sätt att jag tänkte att det blev bara rörigt att rabbla upp.

Men för att sammanfatta så har jag tänkt att jag ska använda tvåpolssatsen och har gjort olika (felaktiga) ersättningar som majoriteten har lett till J=Ix, vilket är fel.

Jag tänkte också om man ska gå back to basic och skriva upp KI för alla noder och KU för alla ”rutor”, men det blev så många okända, så jag kom inte så långt med det, men jag ska ge det ett till försök.

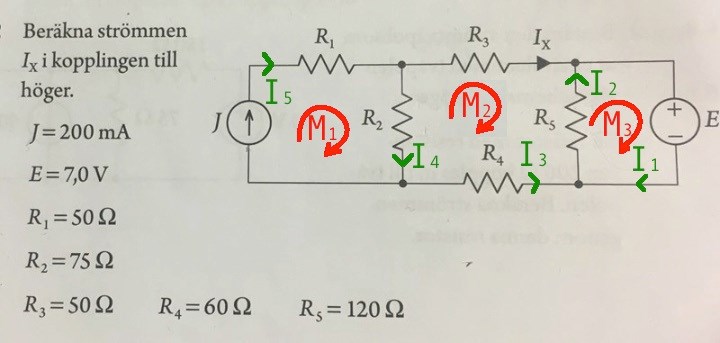

Om jag ritar upp så här och använder Kirchoffs lagar så får jag;

$\left\{\begin{array}{l}\begin{array}{c}{\mathrm{I}}_4={\mathrm{I}}_5+{\mathrm{I}}_3\\ {\mathrm{I}}_2={\mathrm{I}}_3+{\mathrm{I}}_1\end{array}\\ \begin{array}{c}{\mathrm{I}}_1={\mathrm{I}}_{\mathrm{x}}+{\mathrm{I}}_2\\ {\mathrm{I}}_5={\mathrm{I}}_{\mathrm{x}}+{\mathrm{I}}_4\end{array}\end{array}\right.$ och  $\left\{\begin{array}{l}\begin{array}{c}E=I_2{R}_5\\ I_x{R}_3=I_2{R}_5+I_3{R}_4+I_4{R}_2\end{array}\\ \begin{array}{c}{I}_5{R}_1=I_4{R}_2\end{array}\end{array}\right.$

är ju dock inte säker på riktningarna mer än på I5 och I1.

Detta ger ju

I4 = I5R1/R2

Ix = I5-I4 = I5-I5R1/R2 = J - JR1/R2 = 0.066 A

Vilket är fel..jag antar att det är något fel med riktningarna?

Om någon annan sitter fast på denna så var svaret att stryka R1 och R5, så blev uträkningen enklare.

R1 kan man stryka för att J är ideal, alltså oändlig resistans, så man man ”baka in” R1 i J, eftersom de är seriekopplade.

R5 kan man stryka för att E är ideal, alltså noll resistans, ingen ström åker därför genom R5.
