Ellära, batteri
hej jag har en fråga gällande ett kopplingsschema där ett två Aa batteri ingick

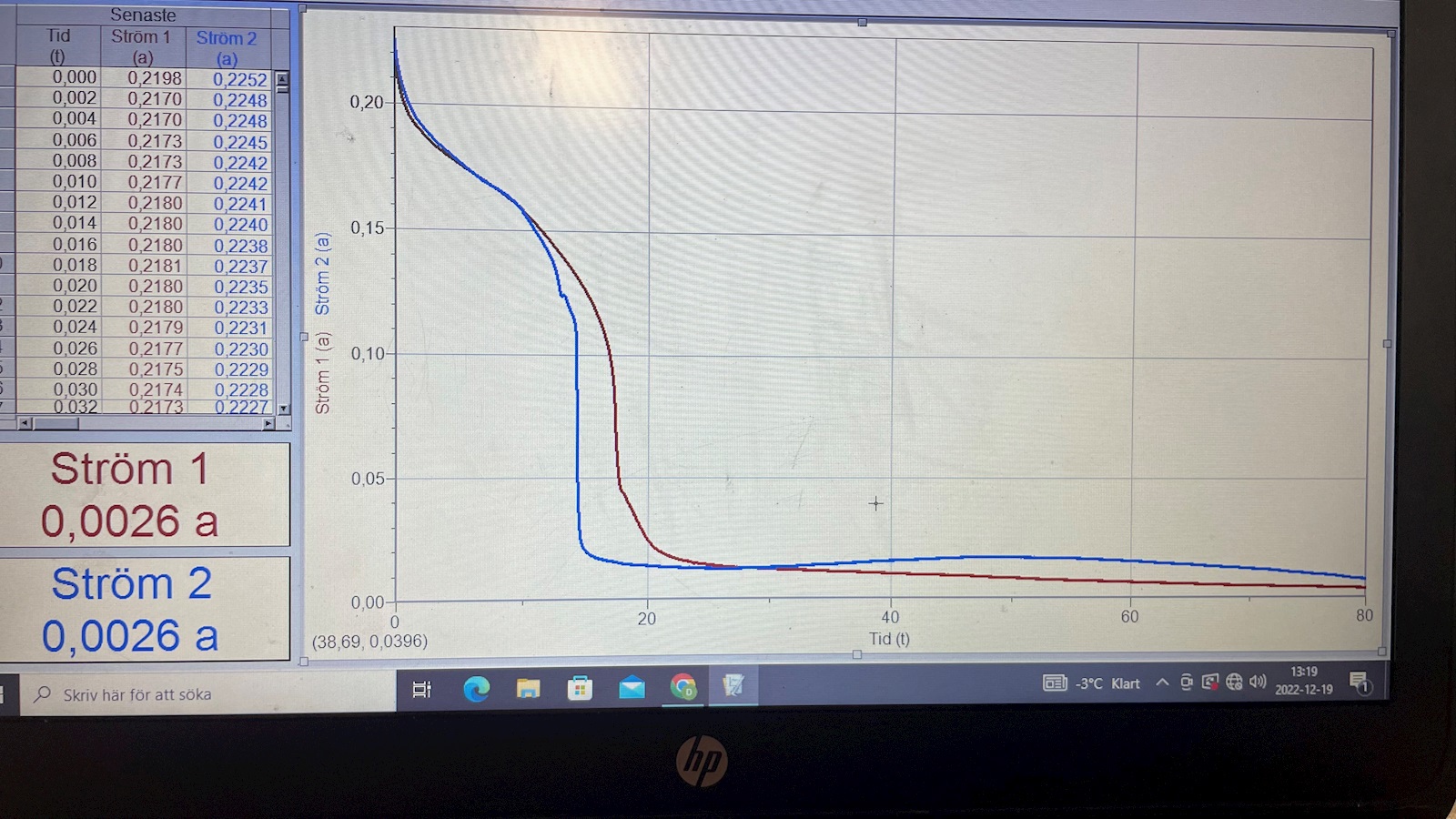

strömmen över tid visas i följande graf
jag vet att ett Aa batteri är urladdat vid 0,8v vilket motsvarar 0,1 då jag hade en resistans på 7,5 Ohm. I grafen kan man då se att kurvan börjar falla vid 0,1 A men begge batterierna fortsätter att ge ström. Vad beror det på?
röd kurva= energizer
blå kurva = Kjell o co
Du måste bifoga ditt kopplingsschema så man förstår vad du har gjort. Jag gissar att du anslutit en 7.5ohm resistans över ett batteri (1.5V?) Och du har mäter strömmen i genom resistorn. Sedan upprepade du mätningen med ett annat batteri.
Det är "dödsryckningar" i batteriet och beror på de kemiska reaktioner i batteriet som lagrar batteriets energi. Spänningen är långt under den normala, så batteriet är oanvändbart för att driva elektroniska kretsar, men eftersom du har kopplat en resistor över batteriet kan resistorn ladda ur batteriet helt (hade du väntat lite längre så hade strömmen går ner till noll).
Okej tack!
