Ellära

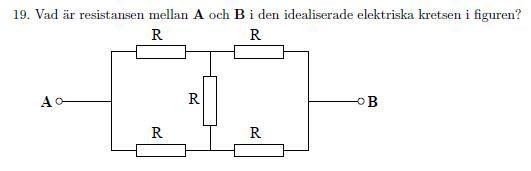

Hej. Jag undrar hur jag ska beräkna resistans i sådant krets.
Hur ska jag tänka? Svar: R
Ett sätt att resonera är att se att systemet är symmetriskt mellan övre och nedre halvan, så då måste lösningen också vara det. Och då kan det inte gå någon ström på tvären i mitten. Alltså kan du plocka bort den resistansen utan att påverka lösningen. Och då tror jag du vet hur man löser uppgiften.
I detta fall kommer det inte gå någon ström genom det vertikala motståndet i mitten. Ser du varför?
Så du kan faktiskt bara ta bort det. Då återstår 2R parallelt med 2R. Kommer du vidare?
aa jag kommer vidare men vf går det ingen ström genom den i mitten? Är det för att då möter den mer resistans?
Potensialen i tre-vägs-krysset oven vertikala-R är samma som potensialen i den andra tre-vägs-krysset. Alltså ingen ström.
ok nu förstår jag tack för hjälpen.
