Ellära

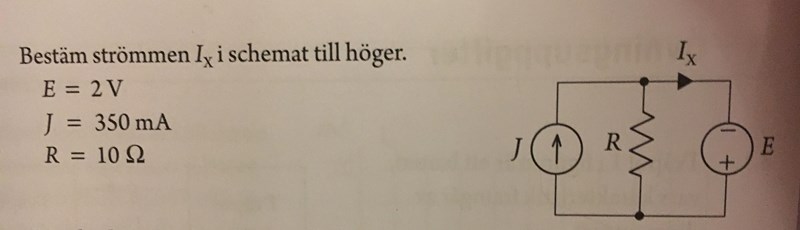

Jag vet att styrkan av Ix bestäms med hjälp av att alla inkommande och utgående strömmar i en nod är lika. Men jag undrar hur jag vet i vilken riktning strömmen går i mittendelen, över resistorn? Jag hade ju gissat på nedåt. Men enligt facit tyder det på uppåt. Ix=550mA.

pi-streck=en-halv 497 – Fd. Medlem
Postad: 28 mar 2018 21:17

Du kan bestämma en positiv riktning, och sedan räkna på. Får du ett negativt svar går strömmen åt andra hållet.

lemma57 43 – Fd. Medlem
Postad: 28 mar 2018 21:35

Men om strömmen går upp i resistorn så blir

Ix = 350mA + 200mA = 550mA

om strömmen går nedåt så blir

Ix = 350mA - 200mA = 150mA

pi-streck=en-halv 497 – Fd. Medlem
Postad: 28 mar 2018 21:44

Om du använder Kirchhoffs spänningslag, och definierar strömriktningen positivt uppåt, så får du

E-IrR=0 E - I_r R = 0

Ir=2/10=0.2A I_r = 2/10 = 0.2 A uppåt.
