Ellära 2

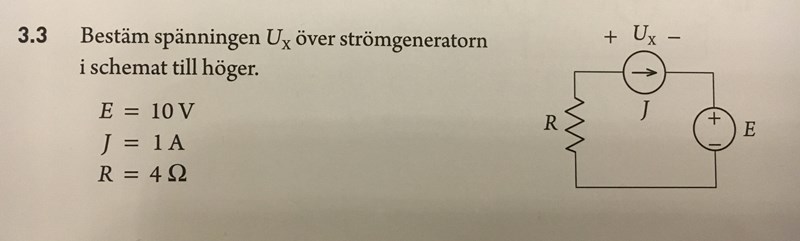

Jag tänker att summan av alla spänningar ska vara lika med noll. Men jag blir lite förvirrad över tecknena. Om jag går medurs; genom E är det ett potentialfall, genom en resistor sker det ett potentialfall. Enligt bilden blir det även ett fall genom U. Facit säger Ux=-14V, alltså ett fall. Hur går detta ihop?

Kompletterade rubriken, så att det inte ser ut som en dubbelpost. /Smaragdalena, moderator

Affe Jkpg 6630
Postad: 28 mar 2018 22:19

Det går att se på schemat på många olika sätt.
Jag brukar börja vid spänningskällan (källorna i detta fall).
E+Ux=-R*I
