10 svar
43 visningar
majsan_madde 335
Postad: 8 okt 18:39

Ellära

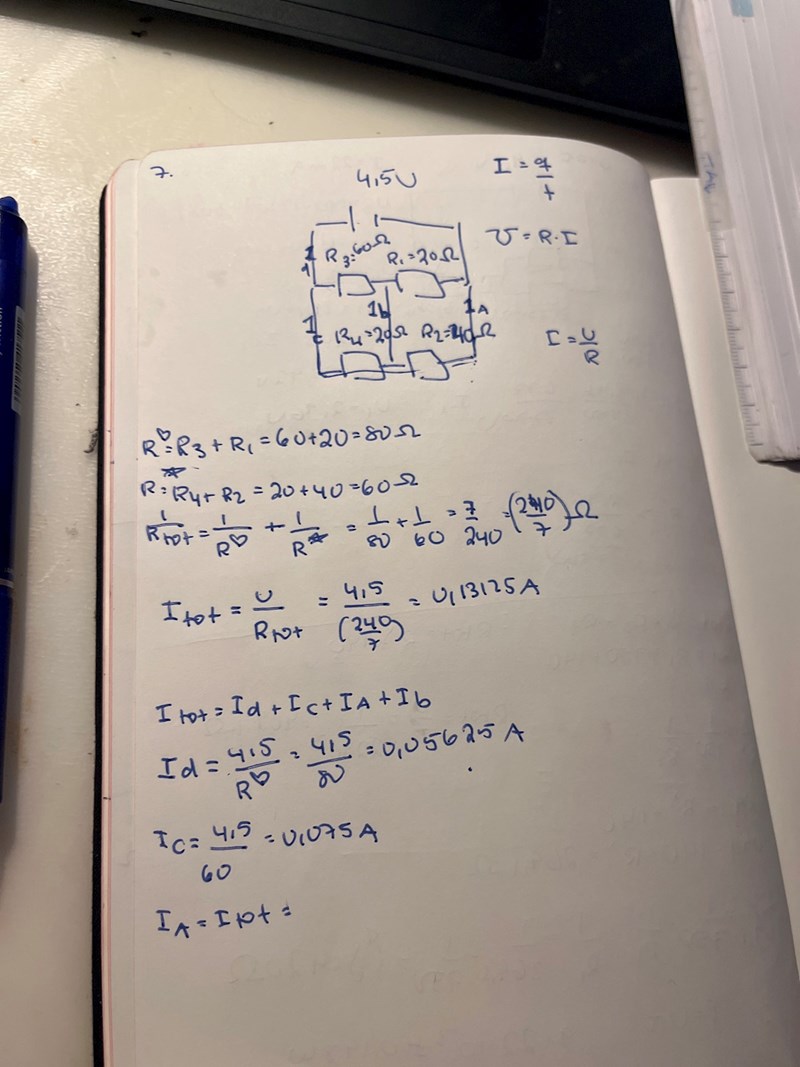

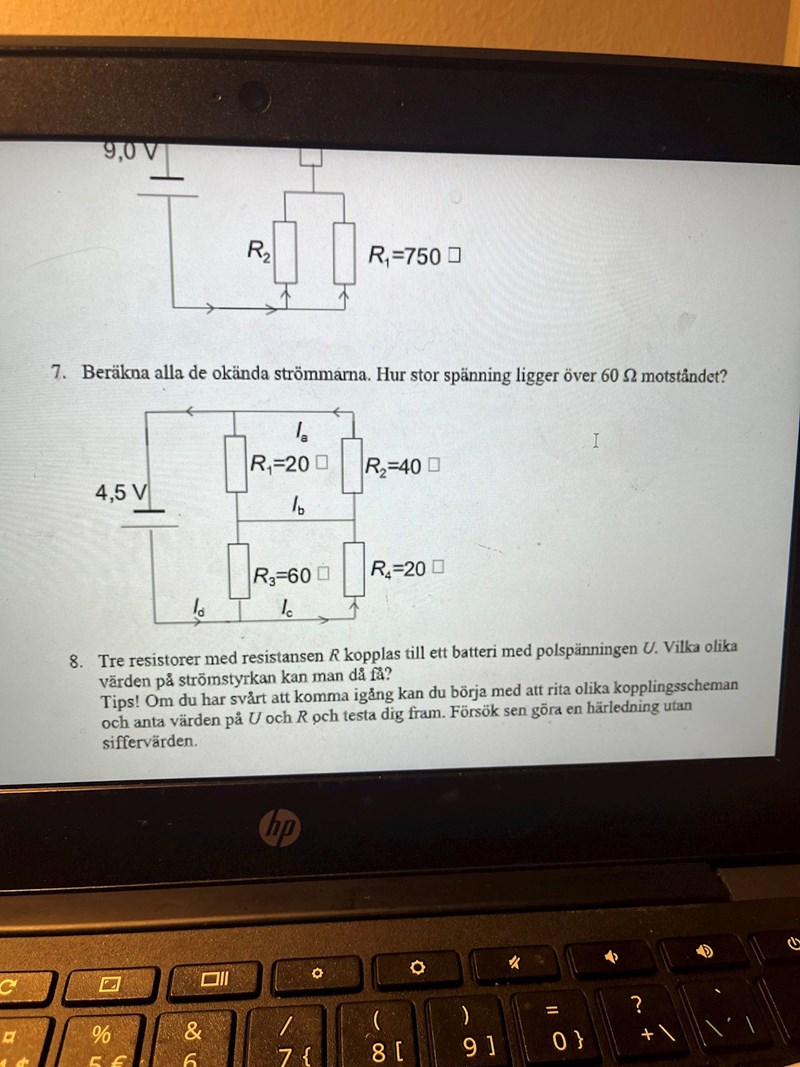

Jag fattar inte hur jag ska fortsätta efter det här: fråga 7

Ture 10256 – Livehjälpare
Postad: 8 okt 19:14 Redigerad: 8 okt 19:16

Tråden som Ib flyter igenom sammanbinder de 4 motstånden i en punkt.

Därför fås totala ersättningsresistansen som (R1 parallellt med R2) i serie med (R3 parallellt med R4)

eller i siffror

20*40/(20+40) + 60*20/(60+20) = 800/60 + 1200/80 = 28,3 ohm

Id blir därmed 4,5/28,3

Kommer du vidare härifrån ?

Edit: parallellkoppling har ersättningsresistansen  R1*R2/(R1+R2) eftersom:

1/R = 1/R1 + 1/R2 = (R2+R1)/(R1*R2)

majsan_madde 335
Postad: 8 okt 22:18
Ture skrev:

Tråden som Ib flyter igenom sammanbinder de 4 motstånden i en punkt.

Därför fås totala ersättningsresistansen som (R1 parallellt med R2) i serie med (R3 parallellt med R4)

eller i siffror

20*40/(20+40) + 60*20/(60+20) = 800/60 + 1200/80 = 28,3 ohm

Id blir därmed 4,5/28,3

Kommer du vidare härifrån ?

Edit: parallellkoppling har ersättningsresistansen  R1*R2/(R1+R2) eftersom:

1/R = 1/R1 + 1/R2 = (R2+R1)/(R1*R2)

Jag fattar det du har skrivit men jag har problem med strömmen då jag inte fattar riktigt hur den delar upp sig, asså Id och Ic är ju en och samma ledning hur har de inte samma ström.

Ture 10256 – Livehjälpare
Postad: 8 okt 22:37

Strömmen ID delar upp sig, en del genom R3, resten (Ic) genom R4.



Men börja med att rita om s hemma och ersätt R3 R4 med ett motstånd och R1 R2 med ett annat.

Värdena på dessa har vi redan räknat ut. Vi vet också strömmen genom dom.

majsan_madde 335
Postad: 9 okt 08:07
Ture skrev:

Strömmen ID delar upp sig, en del genom R3, resten (Ic) genom R4.



Men börja med att rita om s hemma och ersätt R3 R4 med ett motstånd och R1 R2 med ett annat.

Värdena på dessa har vi redan räknat ut. Vi vet också strömmen genom dom.

Så I tot = ström genom R3 & R4??

majsan_madde 335
Postad: 9 okt 08:07
Ture skrev:

Strömmen ID delar upp sig, en del genom R3, resten (Ic) genom R4.



Men börja med att rita om s hemma och ersätt R3 R4 med ett motstånd och R1 R2 med ett annat.

Värdena på dessa har vi redan räknat ut. Vi vet också strömmen genom dom.

Jag fattar inte riktigt

majsan_madde 335
Postad: 9 okt 08:14
Ture skrev:

Strömmen ID delar upp sig, en del genom R3, resten (Ic) genom R4.



Men börja med att rita om s hemma och ersätt R3 R4 med ett motstånd och R1 R2 med ett annat.

Värdena på dessa har vi redan räknat ut. Vi vet också strömmen genom dom.

Id går ju bara över resistansen R3 varför har du då tagit 4,5/(40/3)??

Ture 10256 – Livehjälpare
Postad: 9 okt 08:20

Vi kan om kretsen rita så här:

Då ser vi att totala resistansen i kretsen blir 15+13,3 = 28,3 ohm och Id får vi med U = RI dvs 4,5 = 28,3*I, => Id är 0,16 A

Vill vi nu räkna ut spänningsfallet över de två undre motstånden använder vi återigen ohms lag, U = RI

U = 15*Id = 2,4 V Vilket är svaret på den sista frågan.

Är du med så långt?

majsan_madde 335
Postad: 9 okt 08:27
Ture skrev:

Vi kan om kretsen rita så här:

Då ser vi att totala resistansen i kretsen blir 15+13,3 = 28,3 ohm och Id får vi med U = RI dvs 4,5 = 28,3*I, => Id är 0,16 A

Vill vi nu räkna ut spänningsfallet över de två undre motstånden använder vi återigen ohms lag, U = RI

U = 15*Id = 2,4 V Vilket är svaret på den sista frågan.

Är du med så långt?

ja men hur ska man räkna ut I på de andra ??'

majsan_madde 335
Postad: 9 okt 08:28
majsan_madde skrev:
Ture skrev:

Vi kan om kretsen rita så här:

Då ser vi att totala resistansen i kretsen blir 15+13,3 = 28,3 ohm och Id får vi med U = RI dvs 4,5 = 28,3*I, => Id är 0,16 A

Vill vi nu räkna ut spänningsfallet över de två undre motstånden använder vi återigen ohms lag, U = RI

U = 15*Id = 2,4 V Vilket är svaret på den sista frågan.

Är du med så långt?

ja men hur ska man räkna ut I på de andra ??'

Asså uppgiften är så oklart ritat, jag fattar din ritning med strömmar och så, men om alla delar ledare blir det ju jätte konstigt, kan du bara skriva ut alla uträkningar så fattar jag nog

Ture 10256 – Livehjälpare
Postad: 9 okt 09:20

Vi tar det stegvis, nu har jag återställt ritningen till ursprunget, elektriskt är det samma sak som i min förra ritning,

Jag har valt att jorda minuspolen på spänningskällan, för att få en nollnivå att relatera till.

Nu kan du räkna ut strömmen genom vart och ett av motstånden, du vet att spänningsfallet över R1 och R2 är 2,1 V och över R3 och R4 är det 2,4 Volt.

Ic är ju strömmen genom R4 och Ia är strömmen genom R2 så när du räknat ut dom så återstår bara Ib att lösa, det tar vi sen
