ellära

husam skrev:

hej

jag har den uppgift och är osäker.

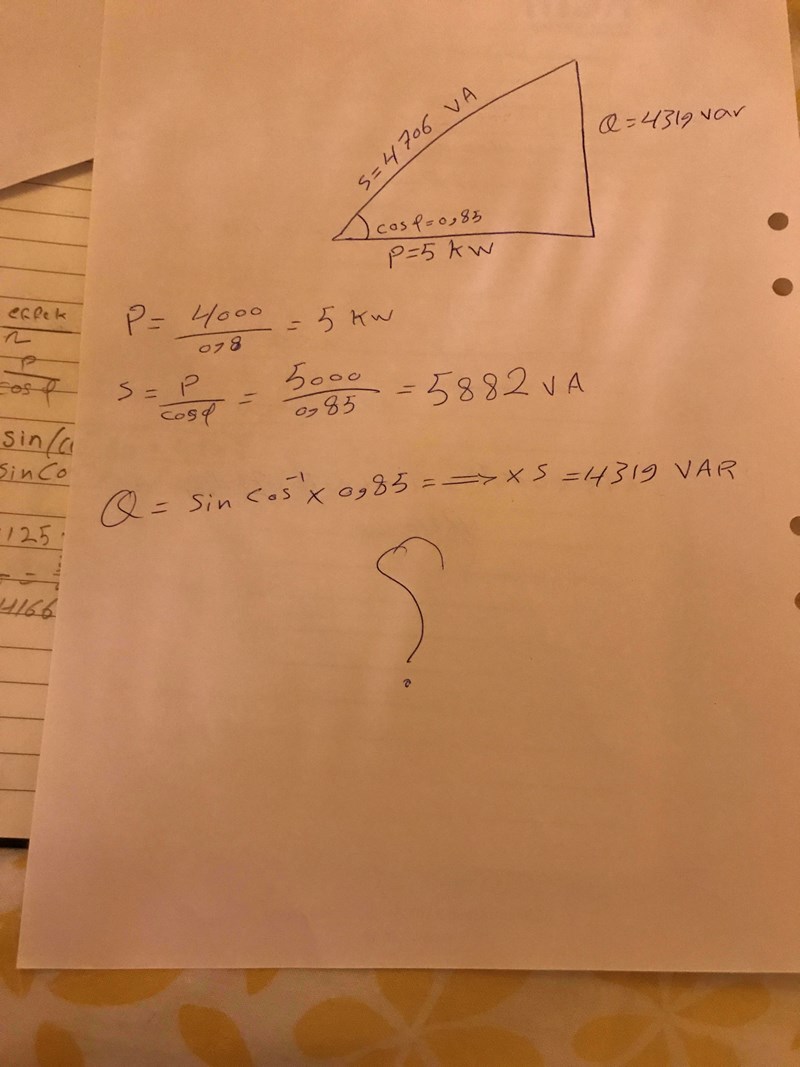

räkna ut S,P  och  Q  om motorn är stämplad med

4KW  . n=0,8



är den rät så? tack för svar.

Jag har för mig stt märkeffekten är P dvs 4 kW.

Skenbar eff blir då 4/0,8

Reaktiv eff kan du bestämma med exvis pytagoras sats

Den effekt motorn är stämplad med är avgiven mekanisk effekt.
Med hjälp av verkningsgraden 0,8 får du helt korrekt motsvarande elektriska aktiva effekt - 5 kW

Så har du tydligen också fått givet effektfaktorn 0,85.
Då kan du ju beräkna den skenbara effekten S och den reaktiva effekten Q - t ex med trigonometri, som du gjort.
Men observera att du här inte får blanda in den mekaniska effekten 4 kW.
Du har räknat ut rätt värde på S men gjort ett räknefel vid beräkning av Q

Henning skrev:

Den effekt motorn är stämplad med är avgiven mekanisk effekt.
Med hjälp av verkningsgraden 0,8 får du helt korrekt motsvarande elektriska aktiva effekt - 5 kW

Så har du tydligen också fått givet effektfaktorn 0,85.
Då kan du ju beräkna den skenbara effekten S och den reaktiva effekten Q - t ex med trigonometri, som du gjort.
Men observera att du här inte får blanda in den mekaniska effekten 4 kW.
Du har räknat ut rätt värde på S men gjort ett räknefel vid beräkning av Q

jag har räknat Q med Pythagoras sats:

S^2=P^2+Q^2 => Q=rot(5882^2-(4000/0,8)^2)=3098 VAr

Q=3098

tack för hjälp
