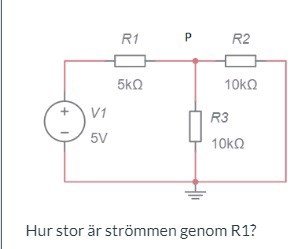

Med hjälp av Ohms lag U = R•I så kan du beräkna strömmen I genom R1.

Du känner till U och du kan beräkna kretsens totala resistans R på följande sätt:

Ersätt de parallellkopplade R2 och R3 med en resistor du kallar R4. Beräkna resistansen för R4.

Nu är R1 och R4 seriekopplade. Ersätt dessa med en resistor du kallar R5. Beräkna resistansen för R5. Detta är den totala resistansen R.

Kommer du vidare då?

Visa gärna dina uträkningar så går det snabbare att hjälpa dig.

Yngve skrev:

Hej.

Med hjälp av Ohms lag U = R•I så kan du beräkna strömmen I genom R1.

Du känner till U och du kan beräkna kretsens totala resistans R på följande sätt:

Ersätt de parallellkopplade R2 och R3 med en resistor du kallar R4. Beräkna resistansen för R4.

Nu är R1 och R4 seriekopplade. Ersätt dessa med en resistor du kallar R5. Beräkna resistansen för R5. Detta är den totala resistansen R.

Kommer du vidare då?

Visa gärna dina uträkningar så går det snabbare att hjälpa dig.

Hej, tack för hjälpen!

Jag börjar som du säger med att Parallellkoppla R2 å R3, för att bilda en resistor R4:

$$\begin{gathered} R4 = \frac{R3\times R4}{R3+R4}=\frac{10000\times 10000}{10000+10000}=5000\Omega \\ R5 = R4 + R1= 5000 + 5000 = 10000\Omega \\ U=R5\times I \to I =\frac{U}{R5}=\frac{5}{10000}=(5\times {10}^{-4})A \end{gathered}$$

Det här kom jag fram till! Och ja det stämde med svaret i boken.

Nu är min fråga, hur ska man tänka när man bland annat ser noder som i exemplet " punkt P ".

Du kan ofta tänka på samma sätt.

I det här fallet:

• Beräkna totala strämmen I
• Potentialen är 0 vid jordpunkten.
• Potentialen är därför +5V direkt efter spänningskällan.
• Potentialen minskar när strömmen går genom R1. Potentialändringen är, enligt Ohms lag, lika med -R1•I.
• Potentialen vid P blir därför 5V-R1•I
