Elkretsar
hejsan

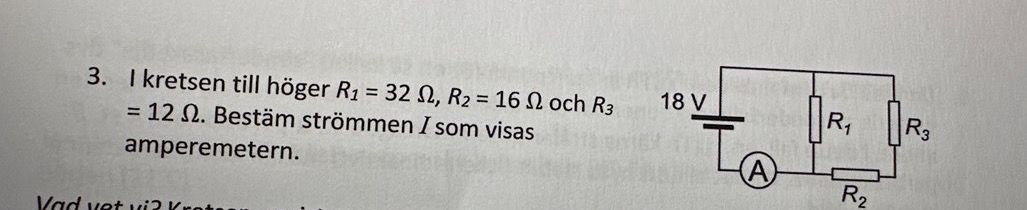

Jag skulle bara ha lite hjälp att komma igång med uppgiften.
Kan se att det är en parallell koppling med R1 och R3
men vet ej hur jag ska göra med R2.
blir det en seriekoppling med R2 och R3.
sedan en parallellkoppling med R1 och (R1+R3) för att få ersättningsresistansen?
Biorr skrev:
hejsan
Jag skulle bara ha lite hjälp att komma igång med uppgiften.
Kan se att det är en parallell koppling med R1 och R3
men vet ej hur jag ska göra med R2.
blir det en seriekoppling med R2 och R3.
sedan en parallellkoppling med R1 och (R1+R3) för att få ersättningsresistansen?
Ja, R2 och R3 är seriekopplade. Börja med att beräkna ersättningsresistansen för dem. Sedan är R2+3 parallellkopplad med R1.

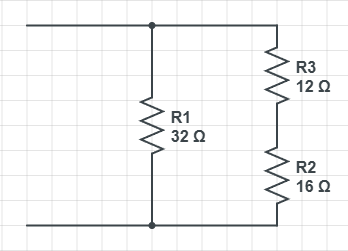

Om jag drar lite i ledningarna, så ser kretsen ut så här:

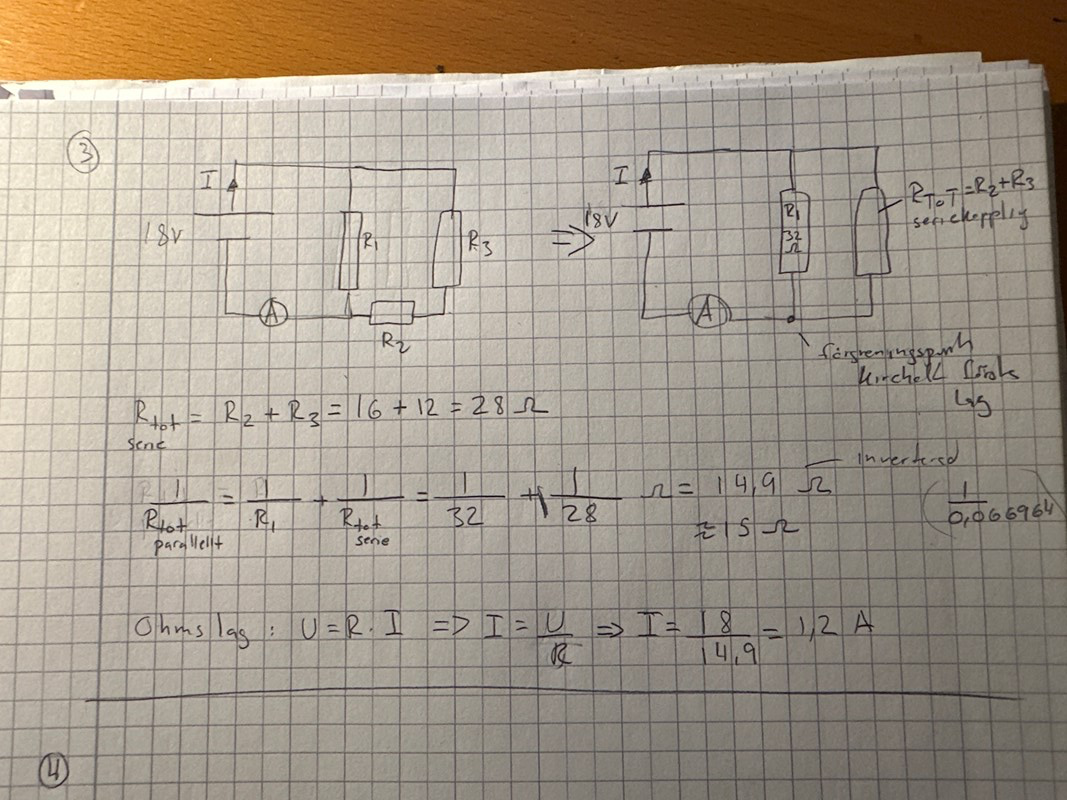

Absolut!
Dock är du på en sådan nivå nu så jag tycker du skall vara noga med skillnaden mellan likhetstecken respektive ungefär lika med.
De inringade tecknen är fel. Det är inte =14,9 ohm. Det är inte =1,2 A.
Om du däremot hade tagit med dig det avrundade värdet 15 in uträkningen på slutet skulle svaret bli exakt 1,2 A. Som det står nu är det ca 1,21 vilket är 1,2 A avrundat till rimliga två värdesiffror.
En nitisk lärare hade kanske dragit en poäng på ett prov.
