Elkretsar
hejsan

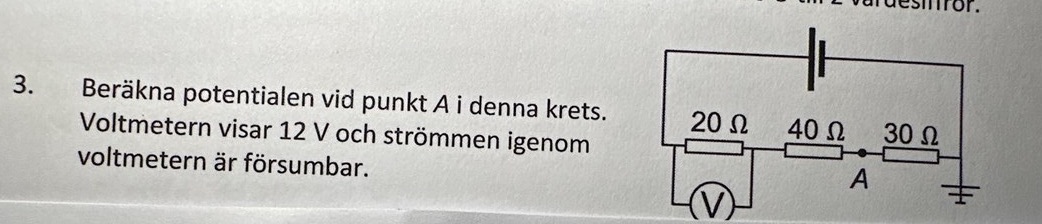

Hur ska jag tänka för att få strömmen I ?
Mäter volt metern spänningen U över 20-resistorn?
Ja, spänningen över 20ohm-resistorn är 12 V.
Kan du räkna ut strömmen genom 20 ohms resistorn med formeln I=U/R?
spelar det nån roll åt vilket håll man tar i potential vandringen? Hur beräknas potentialen?

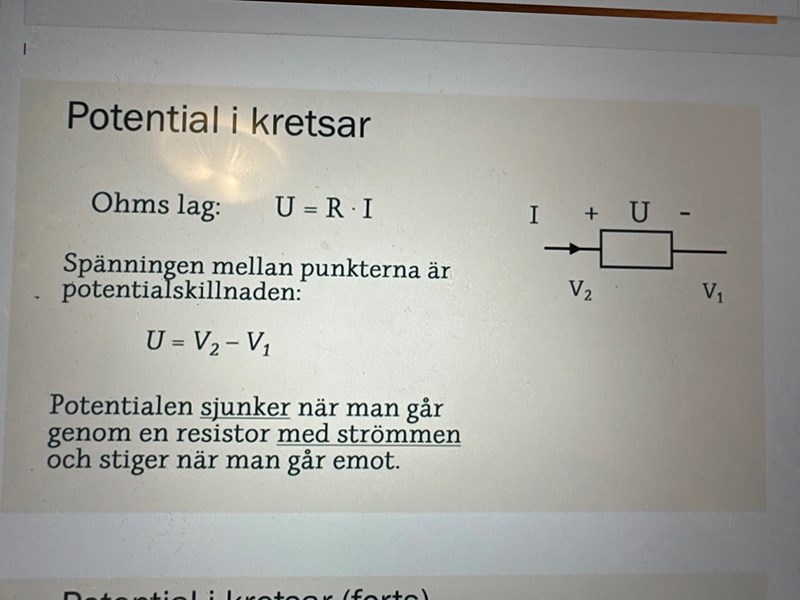

Enligt detta:

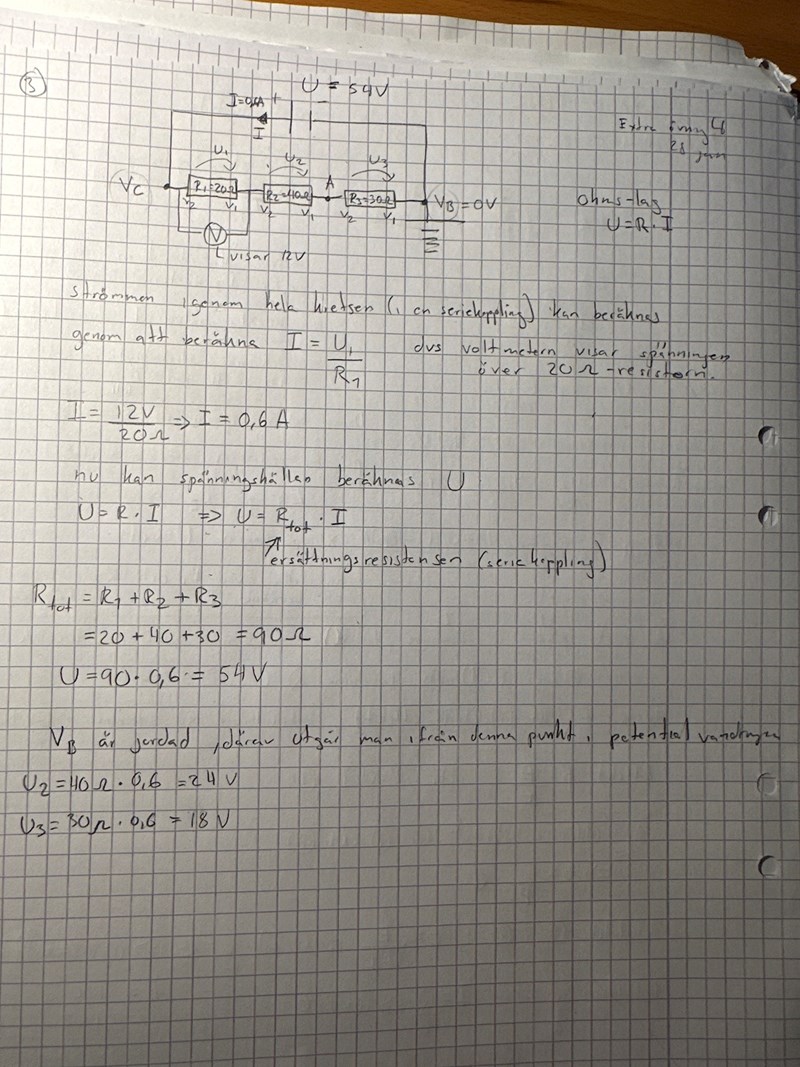

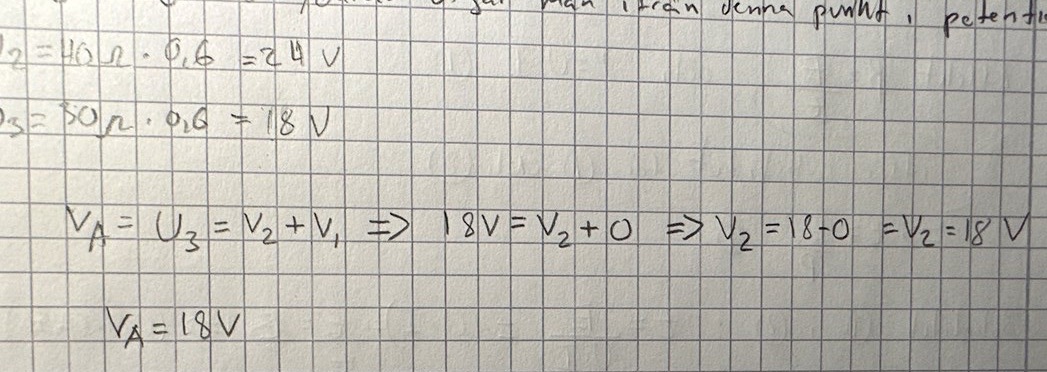

blir det så såhär då:
Ja, det är rätt.
Man kan (när man är van) se det på ett enklare sätt.
Först ser vi att jord är vid minuspolen, så när vi rör oss mot pluspolen blir potentialen positiv, större och större ju närmare pluspolen vi kommer.
Vi ser också att samma ström går genom alla motstånden, så spänningen över ett dubbelt så stort motstånd blir dubbelt så stor, spänningen över ett tre gånger så stort motstånd blir tre gånger så stor, och så vidare.
Då vet vi att (spänningen över 40ohms-motståndet är 2*12V = 24V och) spänningen över 30ohms-motståndet är 1.5*12V = 18V.
Potentialen i den sökta punkten är alltså +18V.
