Hejhej! 927
Postad: 20 nov 2024 10:21 Redigerad: 20 nov 2024 10:22

Elerktroteknik find I1 and I2

Hej! Jag försöker lösa följande uppgift i elektroteknik men vet inte vad jag gör fel då jag får fel svar. Jag har gjort beteckningarna tvärt om då jag vant mig vid de från föreläsningarna så mina i1 är I1 och tvärt om. Matrisen har jag löst med hjälp av miniräknaren.

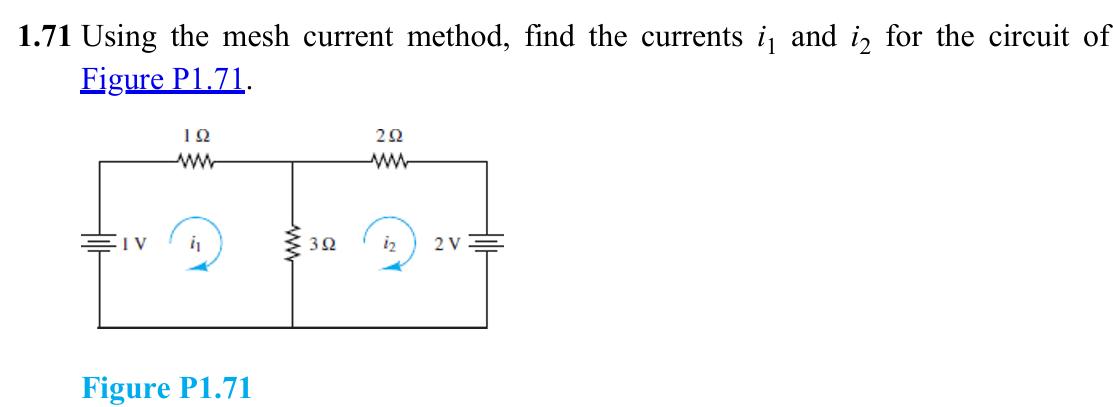

Frågan:

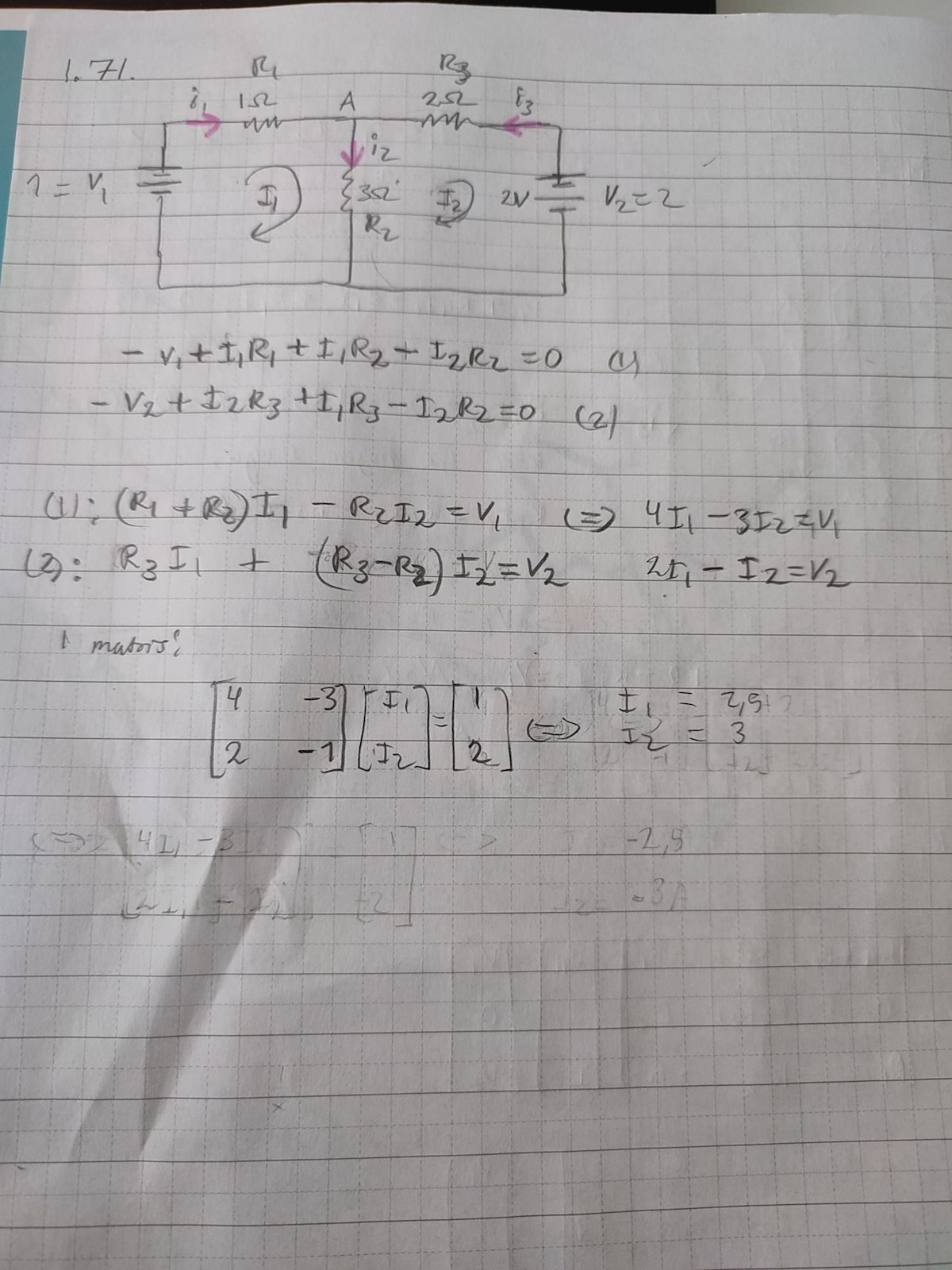

Min lösning:

Facit:

Tack på förhand!

PATENTERAMERA Online 6091
Postad: 20 nov 2024 11:37

Tänk igenom ekvation (2) igen.

ThomasN Online 2188
Postad: 20 nov 2024 16:18

Kolla också ekvation (1).

Med dina beteckningar och riktningar får jag den till: -V1 + I1R1 + I2R2 = 0

ThomasN Online 2188
Postad: 20 nov 2024 23:52

Jag får korrigera mitt förra inlägg. Jag använde inte Mesh current method, jag räknade med de lila strömmarna i din figur.
