Elektroteknik - Växelspänning

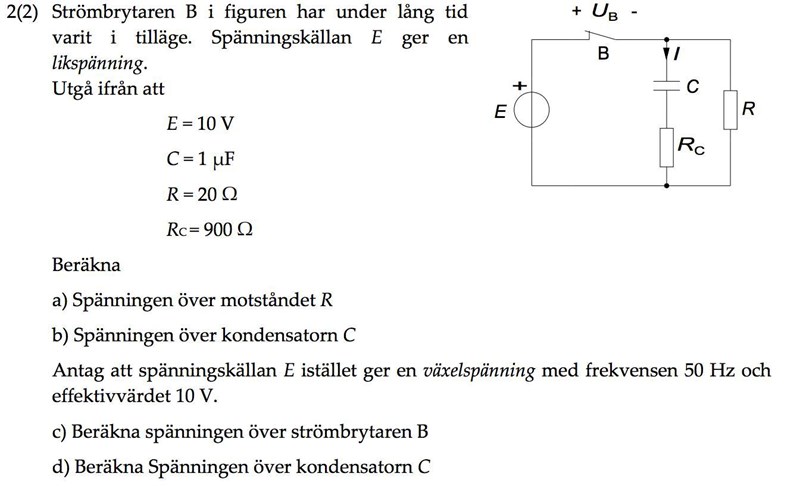

a) 10 V

b) 10 V

c) 0 V

d) nästan 10 V växelspänning 50 Hz

> varför spänningen över strömbrytaren B är 0 när spänningskällan avger växelspänning?

Inte bara då elkällan avger växelspänning. Spänningen över en ideal strömbrytare i PÅ-läget är alltid NOLL.

> Vad är spänningen när strömbrytaren avger likspänning?

Strömbrytaren avger precis ingenting.

PÅ: resistans = NOLL

AV: resistans = oändligt

Taylor skrev :

a) 10 V

b) 10 V

c) 0 V

d) nästan 10 V växelspänning 50 Hz



> varför spänningen över strömbrytaren B är 0 när spänningskällan avger växelspänning?



Inte bara då elkällan avger växelspänning. Spänningen över en ideal strömbrytare i PÅ-läget är alltid NOLL.



> Vad är spänningen när strömbrytaren avger likspänning?



Strömbrytaren avger precis ingenting.

PÅ: resistans = NOLL

AV: resistans = oändligt

Tack!!
Ser att jag skrev fel, menar vad är spänningen (över B) när E avger likspänning?

Se ovan:  Spänningen över en ideal strömbrytare i PÅ-läget är alltid NOLL.

Men alltså jag förstår inte riktigt vad en ideal strömbrytare är? Vad innebär ''PÅ-läget'', är det då kretsen är sluten? Då skulle man kunna säga att B inte existerar alls? Men om den är AV, eller öppen, vad är det egentligen som händer i kretsen? Vad gör det för skillnad för kondensatorn och resistorn beroende på om strömbrytaren är öppen eller sluten?

Är min första elektrokurs så är väldigt nybörjare!

> vad en ideal strömbrytare är?

PÅ: resistans = NOLL

AV: resistans = alltid oändligt

reell strömbrytare:

PÅ: resistans = låg (typ 0.1 Ohm)

AV: resistans = mycket hög (typ 1 TOhm) (och det kan uppstå gnistor vid hör spänning)

> Vad innebär ''PÅ-läget'', är det då kretsen är sluten?

JA.

> Då skulle man kunna säga att B inte existerar alls?

Precis så är det.

> Men om den är AV, eller öppen, vad är det egentligen som händer i kretsen?

Då kan det inte flyta någon ström genom strömbrytaren ... och precis det är ju poängen med en strömbrytare. Med den kan fortfarande flyta ström genom R, C, RC. Elkällan "E" är frikopplad och kan inte påverka kopplingen med R, C, RC.

> Vad gör det för skillnad för kondensatorn och resistorn beroende på

> om strömbrytaren är öppen eller sluten?

En stor skillnad.

Taylor skrev :

a) 10 V

b) 10 V

c) 0 V

d) nästan 10 V växelspänning 50 Hz



> varför spänningen över strömbrytaren B är 0 när spänningskällan avger växelspänning?



Inte bara då elkällan avger växelspänning. Spänningen över en ideal strömbrytare i PÅ-läget är alltid NOLL.



> Vad är spänningen när strömbrytaren avger likspänning?



Strömbrytaren avger precis ingenting.

PÅ: resistans = NOLL

AV: resistans = oändligt

 d)

$$\begin{gathered} \frac{1}{\omega C}=\frac{1}{2\pi *50*{10}^{-6}}=\frac{{10}^4}{\pi } \\ 10*\frac{{\displaystyle \frac{{10}^4}{\pi }}}{900+{\displaystyle \frac{{10}^4}{\pi }}}\approx 7.8V \end{gathered}$$

>  d)

...

> ≈7.8V

Vad bra :-)

> AV: resistans = mycket hög (typ 1 TOhm) (och det kan uppstå gnistor vid hör spänning)

Jag menade "det kan uppstå gnistor vid hög spänning".

Det finns en gammal tumregel:
I luft krävs det minst 1000V per mm luftgap, för att en gnista ska "slå"
