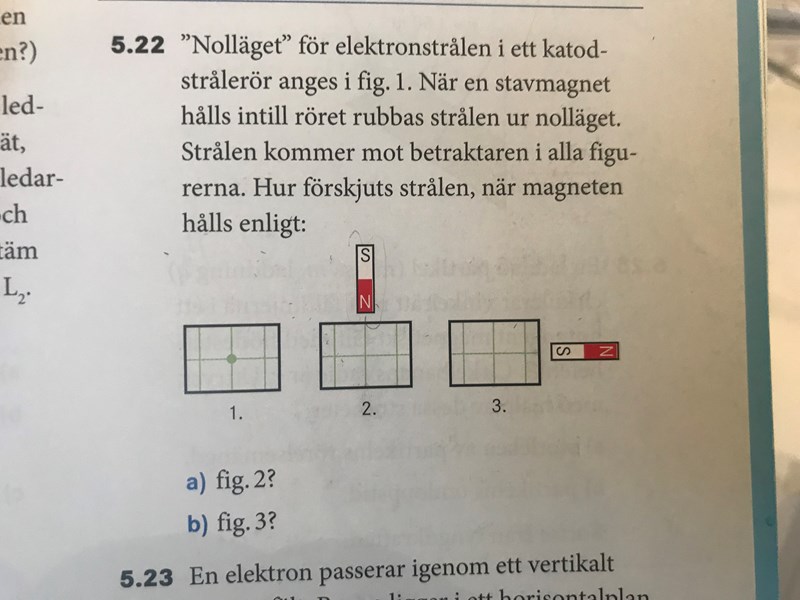

Elektronstråle i katodstrålerör
Nu har jag kört fast igen...
Vet inte alls hur jag ska tänka, så all hjälp mottages tacksamt!
Never mind, jag klurade ut det. Tänker att strömriktningen är motsatt elektronriktningen, alltså in i papperet. I bild 2 är flödestätheten från magneten riktad nedåt, och kraften blir då åt vänster. I bild 3 är strömriktningen oförändrat men flödestätheten riktad åt vänster, alltså kraft nedåt.
> hur jag ska tänka
Strålen påverkas av magnetfältet som den genomgår. Hur ser magnetfältet ur i "nolläget" på bilden "2." ? Blir det enklare med en ytterligare magnet under bilden, med "S" uppe ?
