Elektronik, spännigsförstärkning

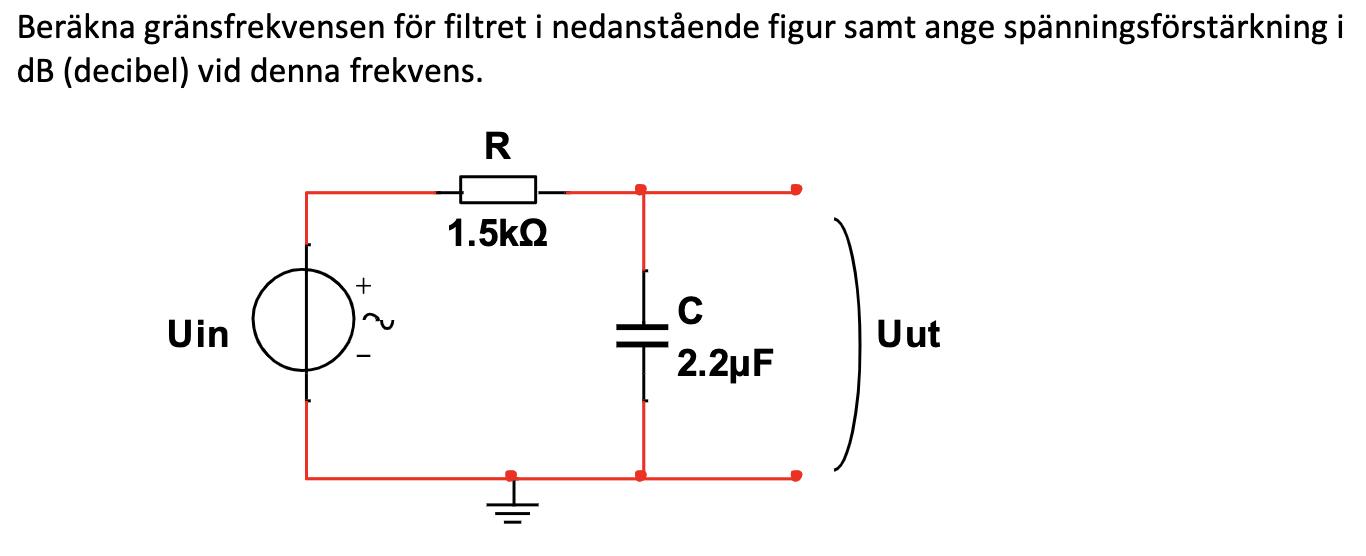

jag sitter fast på uppgiften nedan, jag har räknat ut frekvensen till 48 Hz. Formeln som jag tänkte använda för spänningsförstärkningen var 20log(VoVi)för att då få fram det i dB, men jag har varken fått Uin eller Uut i uppgiften och vet ej hur man får reda på dem.

tack på förhand

ThomasN 2072
Postad: 15 mar 2022 17:30 Redigerad: 15 mar 2022 17:33

Gränsfrekvens brukar ju vara den frekvens som ger ett visst förhållande mellan in- och utspänning. Alltså dämpning, eller negativ förstärkning om man räknar i dB.

Hur definieras gränsfrekvensen i ditt fall?

D4NIEL 2932
Postad: 15 mar 2022 17:57 Redigerad: 15 mar 2022 18:27

I det här fallet

H=11+jωRC\displaystyle H=\frac{1}{1+j\omega RC}

ωRC=1\omega RC=1 är nämnarens real- och imaginärdelar lika. Det brukar kallas gränsfrekvens.

Då förhåller sig

UutUin=112+12=12\displaystyle \frac{U_{ut}}{U_{in}}=\frac{1}{\sqrt{1^2+1^2}}=\frac{1}{\sqrt 2}

snabbamyrsloken 77
Postad: 15 mar 2022 19:02 Redigerad: 15 mar 2022 19:03
ThomasN skrev:

Gränsfrekvens brukar ju vara den frekvens som ger ett visst förhållande mellan in- och utspänning. Alltså dämpning, eller negativ förstärkning om man räknar i dB.

Hur definieras gränsfrekvensen i ditt fall?

jag använde mig av formeln fc=wc2π=12πCR, vilket ger 48Hz, vilket enligt facit till denna uppgift ska vara -3dB

snabbamyrsloken 77
Postad: 15 mar 2022 19:05
D4NIEL skrev:

I det här fallet

H=11+jωRC\displaystyle H=\frac{1}{1+j\omega RC}

ωRC=1\omega RC=1 är nämnarens real- och imaginärdelar lika. Det brukar kallas gränsfrekvens.

Då förhåller sig

UutUin=112+12=12\displaystyle \frac{U_{ut}}{U_{in}}=\frac{1}{\sqrt{1^2+1^2}}=\frac{1}{\sqrt 2}

tack tror jag hänger med

D4NIEL 2932
Postad: 15 mar 2022 22:59 Redigerad: 15 mar 2022 22:59

20log(UutUin)=20log(12)=-3.0dB\displaystyle 20\log(\frac{U_{ut}}{U_{in}})=20\log(\frac{1}{\sqrt2})=-3.0\mathrm{dB}

ThomasN 2072
Postad: 16 mar 2022 00:06

Ja, om gränsfrkvensen är definierad vid - 3dB så är det ju det som blir förstärkningen. Det ingår i förutsättningarna för uppgiften.

Lite lömskt att fråga efter den.
