Elektronik, överföringsfunktion
Jag sitter fast på en uppgift. Jag ska få fram en ekvation för överföringsfunktionen H(w). Men jag får verkligen inte till det. Blir det fel i nodanalysen?
Jag har försökt lösa ut V2 och sätta in i nod 1 samt testat att sätta v2 till 0.
Testade också att flytta nod 2 till noden ovanför den nuvarande nod 2 (och skrev då v2=uut).
Uppgiften verkar lite underlig. Varifrån kommer den?
Alla resistanser är tydligen lika med värdet 10 kΩ, men inget nämns om kondensatorer! Varför är kondensatorer ritade som resistanser?
Presentera den kompletta ursprungliga uppgiften, för det här verkar inte fullständigt.
Hittat en konstig sak till:

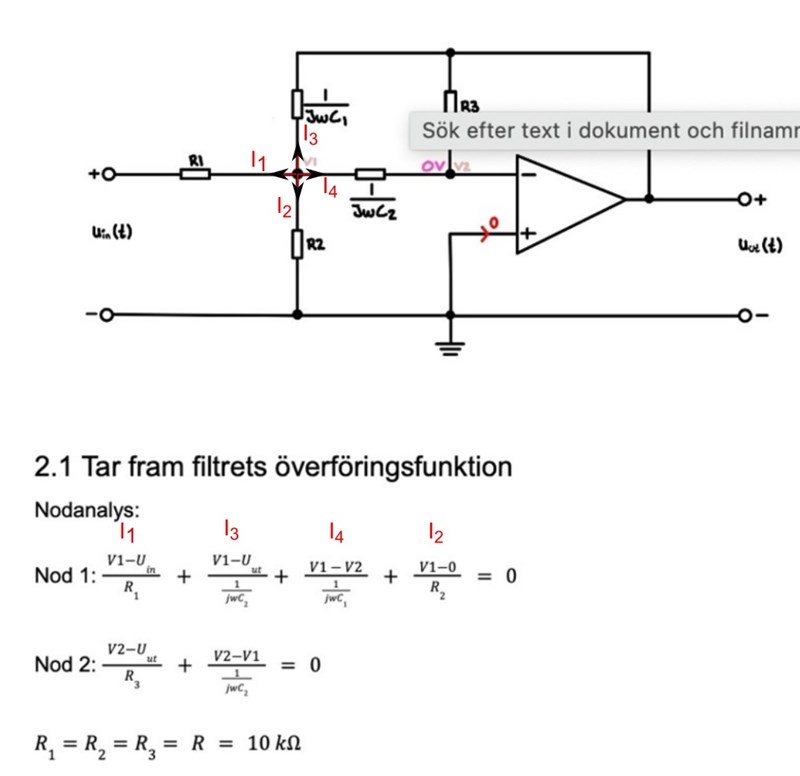

Det ser ut som man har förväxlat C1 och C2. Figuren och ekvationen för Nod1 stämmer inte överens.
Nod2 ser ut att stämma.
Jan Ragnar skrev:Uppgiften verkar lite underlig. Varifrån kommer den?
Alla resistanser är tydligen lika med värdet 10 kΩ, men inget nämns om kondensatorer! Varför är kondensatorer ritade som resistanser?
Presentera den kompletta ursprungliga uppgiften, för det här verkar inte fullständigt.
Hela uppgiften handlar om att ta fram C1 och C2, varav ett steg är att ta fram överföringsfunktionen. Vi fick även gräns frekvenserna för kretsen.
ThomasN skrev:Hittat en konstig sak till:
Det ser ut som man har förväxlat C1 och C2. Figuren och ekvationen för Nod1 stämmer inte överens.
Nod2 ser ut att stämma.
Tack! Missade helt att jag hade slarvat där.
Är dock lite osäker på vad som gäller när kretsen är en inverterad, någon som har koll på vad som gäller i nodanalysen i sådant fall?
Inget mer än att om V2 är positiv så blir utgången negativ, men V2 = 0 som du redan kommit fram till. Annars jobbar OP:n inte som förstärkare.
Fick du ut något vettigt när du bytt plats på C1 och C2?
