8 svar
126 visningar
snabbamyrsloken behöver inte mer hjälp
snabbamyrsloken 77
Postad: 16 mar 2022 15:11

elektronik, dämpning

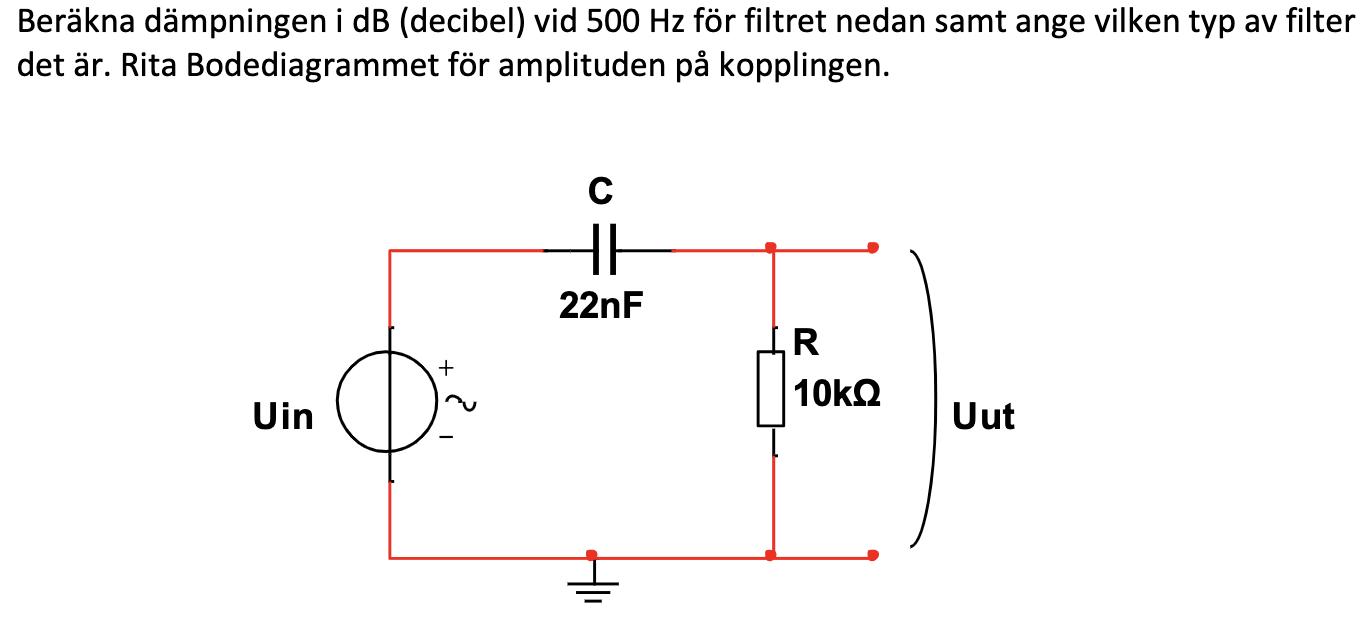

Hej, jag har fastnat på frågan nedan. Jag vet att det är ett högpassfilter, men det jag inte förstår är hur man ska ta reda på dämpningen, då jag inte kan hitta något om det i min kursbok. Tacksam om någon skulle kunna förklara hur man ska tänka på sådana uppgifter och vad det är för formel man använder sig av.

D4NIEL 2883
Postad: 16 mar 2022 16:58 Redigerad: 16 mar 2022 16:58

Börja med att bestämma UutUin\frac{U_{ut}}{U_{in}}, t.ex. genom spänningsdelning.

Sedan tar du bara 20*Log(förhållandet)

snabbamyrsloken 77
Postad: 16 mar 2022 17:35
D4NIEL skrev:

Börja med att bestämma UutUin\frac{U_{ut}}{U_{in}}, t.ex. genom spänningsdelning.

Sedan tar du bara 20*Log(förhållandet)

jag kanske missar nått i uppgiften, men förstår inte hur det är man ska hitta förhållandet mellan Uin och Uut när man inte fått veta vad någon av dem är...

Ture Online 10272 – Livehjälpare
Postad: 16 mar 2022 17:42 Redigerad: 16 mar 2022 17:45

anta att Uin = A*sin(ω\omegat)

ω\omega kan du bestämma mha att f = 500 Hz

Eftersom det söks ett förhållande mellan Uut och Uin spelar det ingen roll vad Uin är förutom dess frekvens

snabbamyrsloken 77
Postad: 16 mar 2022 17:59
Ture skrev:

anta att Uin = A*sin(ω\omegat)

ω\omega kan du bestämma mha att f = 500 Hz

Eftersom det söks ett förhållande mellan Uut och Uin spelar det ingen roll vad Uin är förutom dess frekvens

jag får att ω=2πf =3141,59 men hänger inte riktigt med hur jag utifrån det ska kunna räkna förhållandet mellan Uut och Uin

Ture Online 10272 – Livehjälpare
Postad: 16 mar 2022 19:06

Har du lärt dig spänningsdelning och jω\omega metoden?

snabbamyrsloken 77
Postad: 16 mar 2022 19:19

ja spänningsdelning har vi gått igenom, och använt oss av formeln UR1=UR1R1+R2, men inte jω metoden

D4NIEL 2883
Postad: 16 mar 2022 20:08 Redigerad: 16 mar 2022 20:11

Det är samma sak, fast med komplex impedans

ZC=1jωCZ_C=\frac{1}{j\omega C}

ZR=RZ_R=R

Dessa ligger i serie och det ligger en spänning UinU_{in} över dem. Vi söker delspänningen över motståndet ZR=RZ_R=R

Uut=UinRR+1jωC\displaystyle U_{ut}=U_{in}\frac{R}{R+\frac{1}{j\omega C}}

Nu delar vi båda sidor med UinU_{in}, förlänger med jωCj\omega C och formar absolutbeloppet:

|UutUin|=RωC12+(ωRC)2|\frac{U_{ut}}{U_{in}}|=\frac{R\omega C}{\sqrt{1^2+(\omega R C)^2}}

Är du med?

snabbamyrsloken 77
Postad: 16 mar 2022 20:59

tack så mycket! jag förstår nu. Bra förklarat!!
