Elektromagnetisk induktion
Jag har svårt att förstå alla krafter som påverkar en ledare som rör sig med konstant hastighet i en sluten krets i ett magnetfält.
Jag förstår att det finns en magnetisk kraft Fm. Men jag förstår inte riktigt var dragkraften kommer ifrån. Denna dragkraft är i riktning som är motsatt rörelseriktningen som jag förstått, men den är inte alltid motsatt den magnetiska kraften. Om dragkraften och magnetiska kraften inte är riktade åt motsatta håll kan väl inte rörelseriktningen vara vinkelrät mot ledaren.
Har svårt att "wrap my head around this", uppskattar hjälp eventuellt om någon har en bild?
mvh

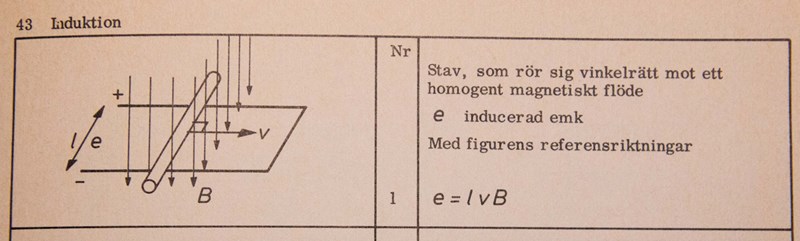

Är det det här du funderar på?

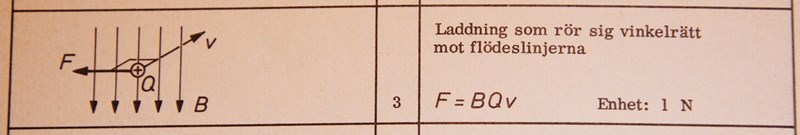

eller något sån't här?
ThomasN skrev:Är det det här du funderar på?
eller något sån't här?
mer något i stil med den andra bilden. Jag syftar mer på en ledare i rörelse som hade fått kraften Fm=QVB. Men att utöver denna magnetiska kraft får den även en dragkraft. Det jag inte förstår är hur man kommer fram till denna dragkraft och varför den alltid är motsatt rörelseriktningen.

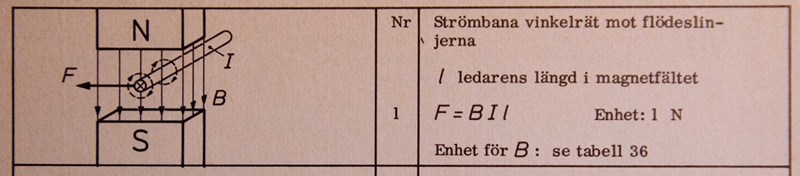

Formeln Fm = QVB går ju att skriva om:
Här handlar det om en ledare med strömmen I som befinner sig i magnetfältet B. Då kommer ledaren att påverkas av en kraft. Om ledaren har en hastighet med riktning åt höger så kommer den att bromsas av denna kraften. För att bibehålla hastigheten så måste ledaren dras åt höger med en lika stor kraft.
Ljusnar det något? Är lite osäker på om det det är detta du grubblar på. Kan du rita en figur?
En kommentar om om mitt förra inlägg:
Hastigheten V är i samma riktning som ledaren i översta figuren. Hittade en figur till på detta temat:
ThomasN skrev:Formeln Fm = QVB går ju att skriva om:
Här handlar det om en ledare med strömmen I som befinner sig i magnetfältet B. Då kommer ledaren att påverkas av en kraft. Om ledaren har en hastighet med riktning åt höger så kommer den att bromsas av denna kraften. För att bibehålla hastigheten så måste ledaren dras åt höger med en lika stor kraft.
Ljusnar det något? Är lite osäker på om det det är detta du grubblar på. Kan du rita en figur?
Möjligtvis att jag förstår nu, så dragkraften är åt motsatt håll till den magnetiska kraften och inte rörelseriktningen?
Jag är lite osäker på vad du menar med dragkraft. Jag kör lite resonemang utgående från den översta bilden, den med ledaren mellan polerna på en magnet.
Om man skickar en ström genom ledaren så kommer en kraft att påverka den och den kommer att accelereras och förflyttas i kraftens riktning, om den inte bromsas av någon annan (motriktad) kraft. Det är grundprincipen för en elmotor.
Om man i stället håller ledaren i rörelse i magnetfältet så kommer en ström att flyta i ledaren (induceras). Det är principen för en elgenerator.
