Elektro, ta fram resistensen i en krets

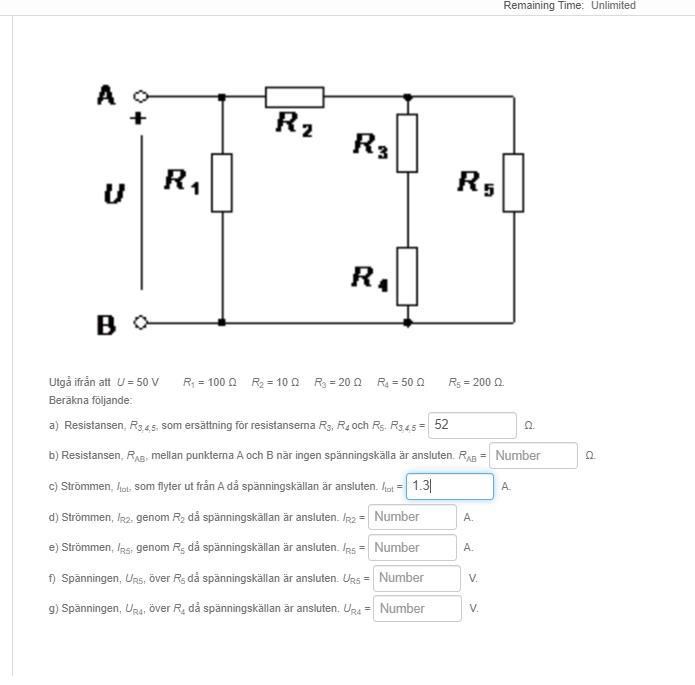

Hej har lyckats lösa a och c i denna uppgift men är osäker på vilken formel de är för deluppgift b och d-g lyckas ej hitta de eller få rätt på denna uppgift, tack så mycket för hjälpen

Truppeduppe 137
Postad: 15 jan 2020 21:58

Hej Kalle!

Har ni gått igenom potentialvandringar i kursen än? Potentialer kan man egentligen säga är spänning i ett visst ställe i kretsen.

Kirchhoffs andra lag säger att summan av alla potentialändringar när man går ett varv i ett slutet kretslopp är 0.

För att beräkna strömmen I2 kan man använda sig av en potentialvandring med utgångspunkt i spänningskällan, där vi vet att potentialen är 50 V. Om vi sedan går lämnar spänningskällan, går direkt till R1 och därefter till spänningskällan igen har vi gått ett helt varv och matematisk ska vi hamna på potentialen noll.

Matematisk uppställning för potentialvandring:
U - U1 = 0   =>   U = U1   =>   U = R1 * I1   =>    I1 = U / R1 = 50 / 100 = 0.5 A.

Resten av strömmen flyter då till R2. Från dina beräkningar fås Itot = 1.3 A.

I2 = Itot - I1 = 1.3 - 0.5 = 0.8 A.

Affe Jkpg 6630
Postad: 15 jan 2020 22:02

b)

RAB=RARBRA+RBR345=(R3+R4)*R5R3+R4+R5R12345=(R2+R345)*R1R2+R345+R1

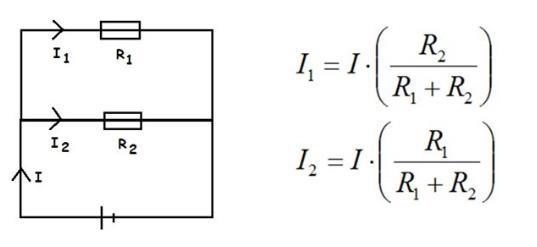

d, e) Tillämpa strömdelning

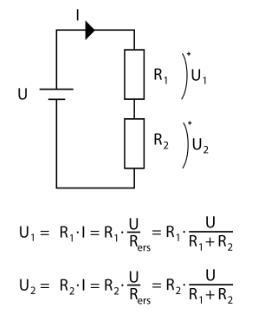

f, g) Tillämpa spänningsdelning

Truppeduppe 137
Postad: 15 jan 2020 22:07

På samma sätt (genom potentialvandring) kan man hitta strömmen som passerar genom R5.

Vi börjar vid spänningskällan, går genom R2, sedan genom R5 och slutligen tillbaka in till spänningskällan.

U - U2 - U5 = 0   =>   U5 = U - U2   =>   R5 * I5 = U - R2 * I2   =>

=> I5 = (U - R2 * I2) / R5 = (50 - 10* 0.8) / 200 = 0.21 A

Fråga gärna om det är oklart :)

kalle100 76 – Fd. Medlem
Postad: 15 jan 2020 22:24

Tack så mycket båda, förstår nu a,c,d,e men fortfarande lite osäker på b,f,g. På b vad är Ra och Rb i formeln du använder och vart kommer den formeln ifrån? Sedan på f och g vad är Rers och i vårt fall är R1=R1 i bilden och R2 = R2345??

Affe Jkpg 6630
Postad: 15 jan 2020 22:34 Redigerad: 15 jan 2020 22:37

RAB =… beskriver allmänt ersättnings-resistansen av två parallell-kopplade motstånd RA och RB

Sedan tillämpar jag det i din uppgift.

f, g)

Formlerna presenterar Rers som R1 + R2

Affe Jkpg 6630
Postad: 15 jan 2020 22:46

UR5=UR345=U*R345R2+R345

g) ...får du visa att du försökt själv!

kalle100 76 – Fd. Medlem
Postad: 16 jan 2020 06:33

Eftersom de är över R4 borde inte de bli samma som i f) eftersom R5 och R4 är parrallel kopplade?

kalle100 76 – Fd. Medlem
Postad: 16 jan 2020 06:43

Eller e de bara R34 i täljaren?

kalle100 76 – Fd. Medlem
Postad: 16 jan 2020 07:19

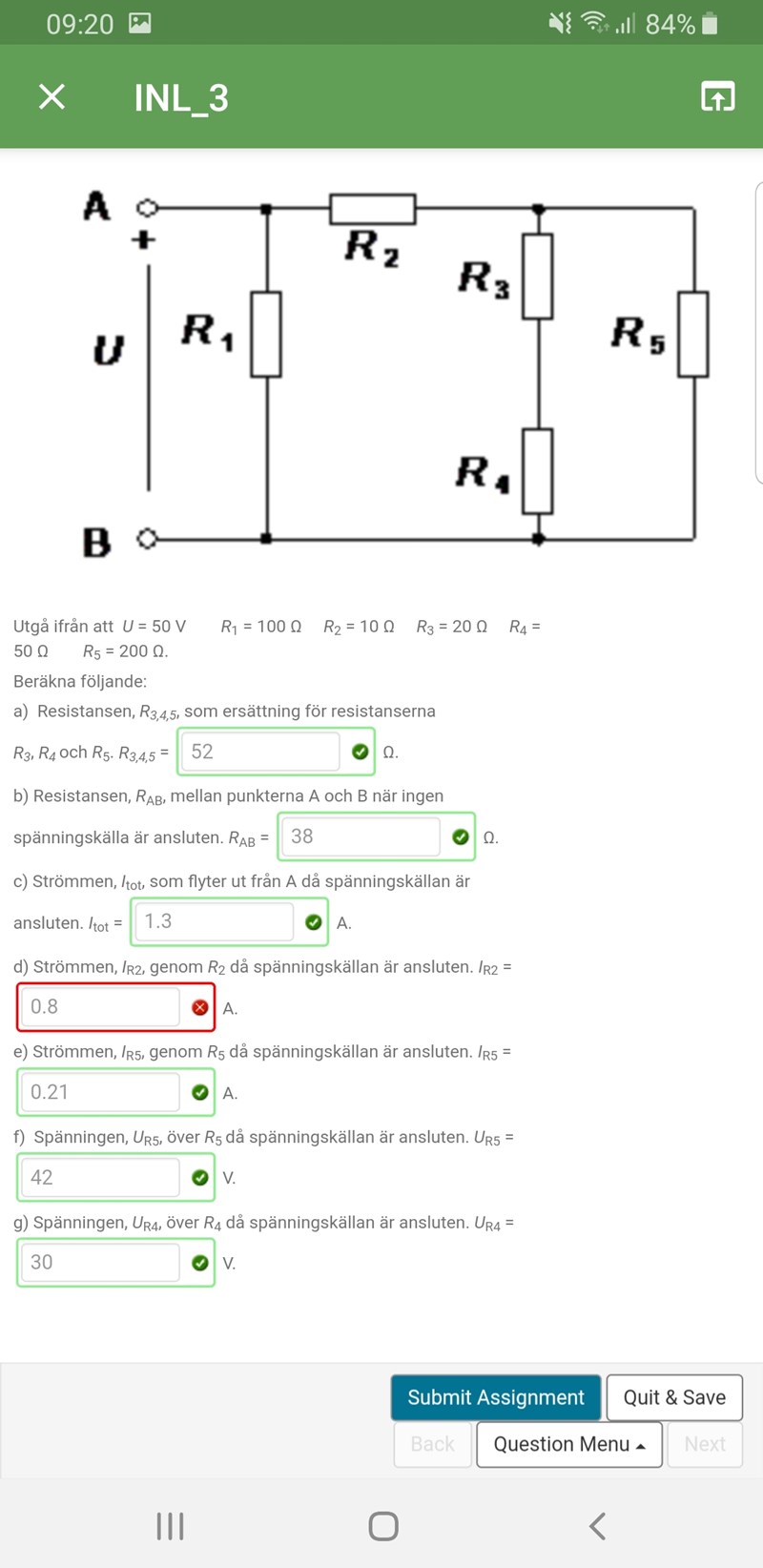

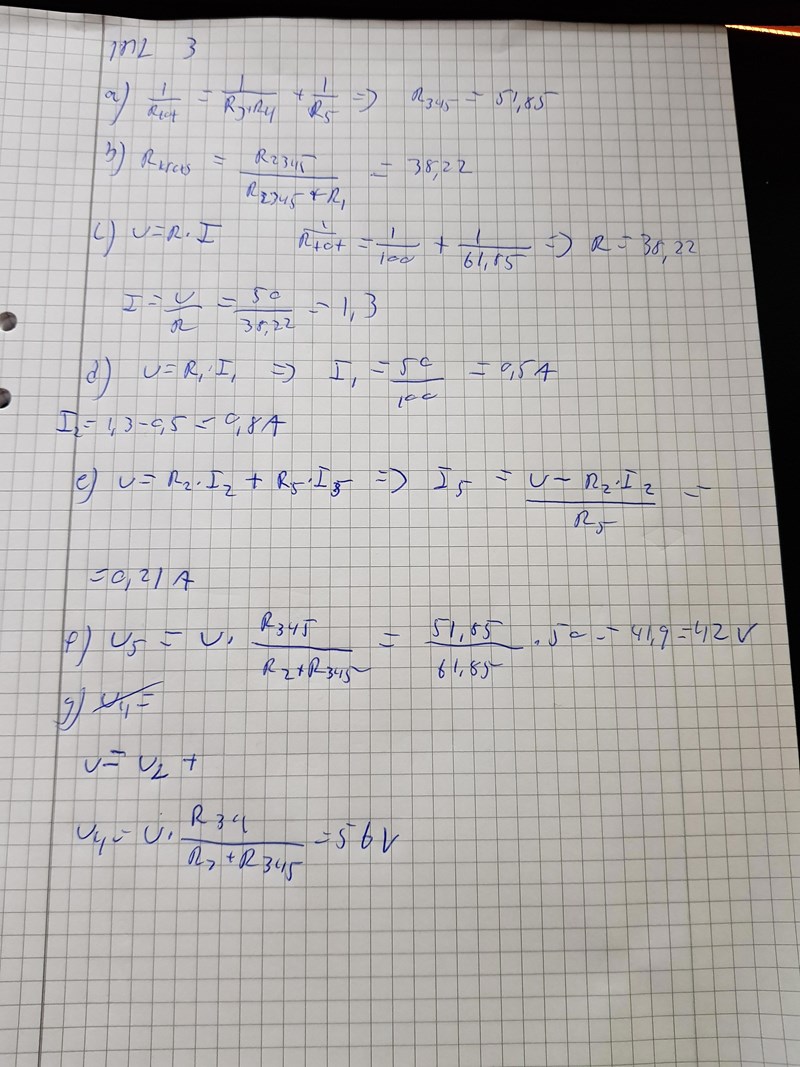

Lyckas få 71 % rätt på uppgiften men förstår ej vad som blir fel nedan e mina beräkningar

kalle100 76 – Fd. Medlem
Postad: 16 jan 2020 09:24

Lyckades lösa alla sen förrutom en men förstår inte får den till 0.8 o uppgiften som berodde på den blev rätt o fick ingen annan decimal vad har jag gjort fel?

Affe Jkpg 6630
Postad: 16 jan 2020 09:35

d) Strömdelning

IR2=Itot*R1R1+(R2+R345)

kalle100 76 – Fd. Medlem
Postad: 16 jan 2020 12:27

Tack, de jag hade var tydligen 0.03 för lite

kalle100 76 – Fd. Medlem
Postad: 16 jan 2020 15:31

Tackar
