Elektriska kretsar Fysik 1

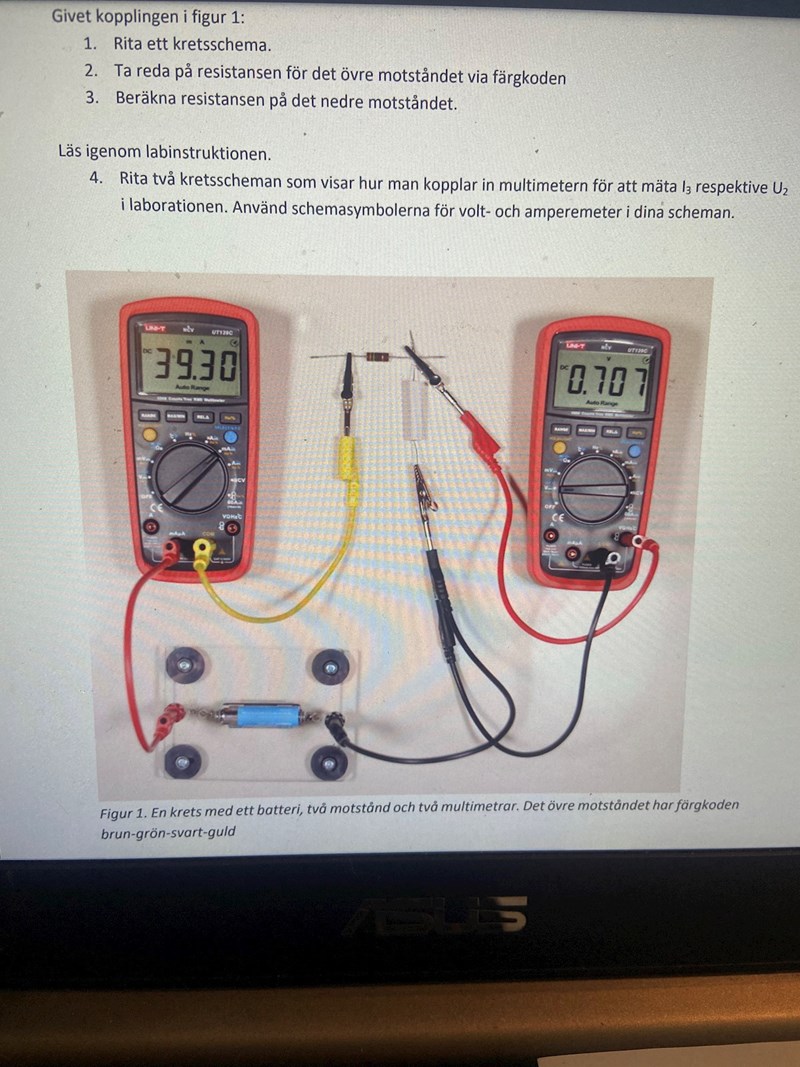

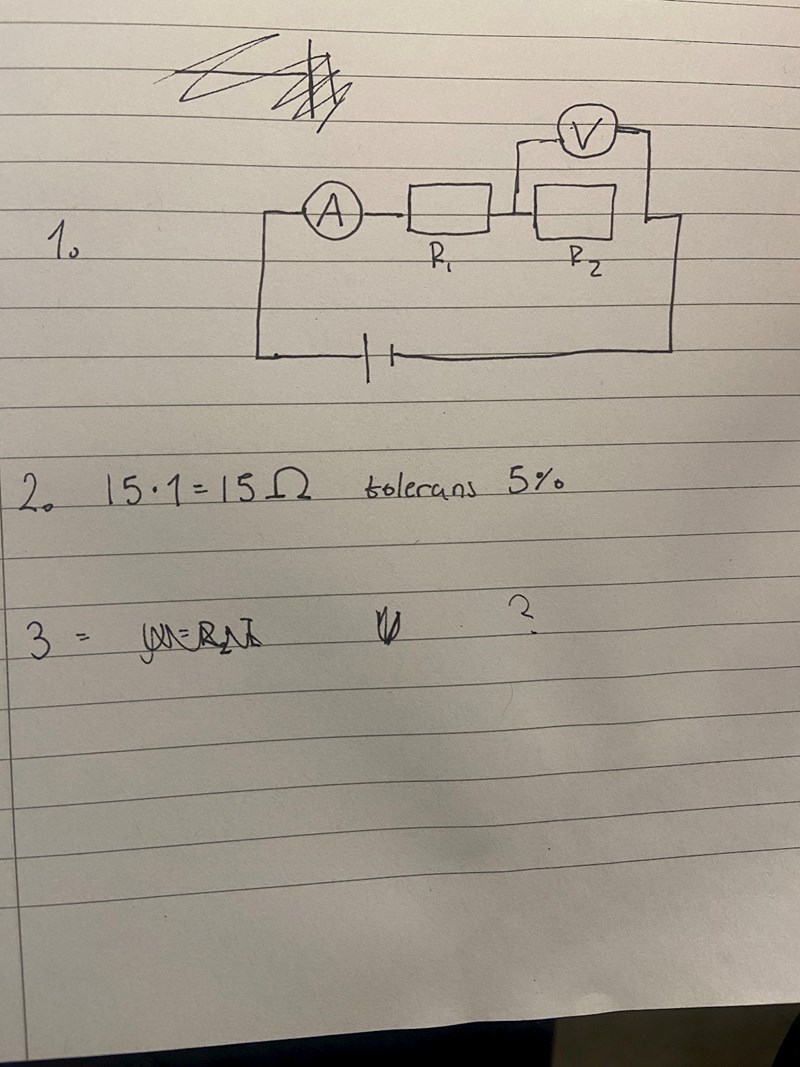

- Fråga 1: Överenstämmer kretsen jag ritat med bilden? Parallel kopplas alltid voltmeter.
- Fråga 2: Hur beräknar jag resistansen på det nedre motståndet alltså R1.
resistansen beräknar du med ohms lag.
Kopplingsschemat ser rätt ut
Edit: Laguna hittade ett fel i ritningen som jag missade, se nästa inlägg!
Varför fortsätter ingenting åt höger från R2?
- Det stämmer, missade strecket till höger om R2
- Testade med ohms lag, U/I = Rtot --> 0,707/39,30 = 0,01798...ohm
Verkar vara ganska lågt vad har jag gjort för fel? Strömmen är detsamma för hela kretsen men vad för späning använder jag?
Du mäter nog strömmen i mA, du har räknat med 39 A!
0,707/0,039 = 18,1…ohm
18-15= 3ohm
R2= 3ohm
Spänningen över motståndet delat med strömmen genom motståndet ger resistsnsen.
18 ohm är alltså svaret.
