Elektriska kretsar

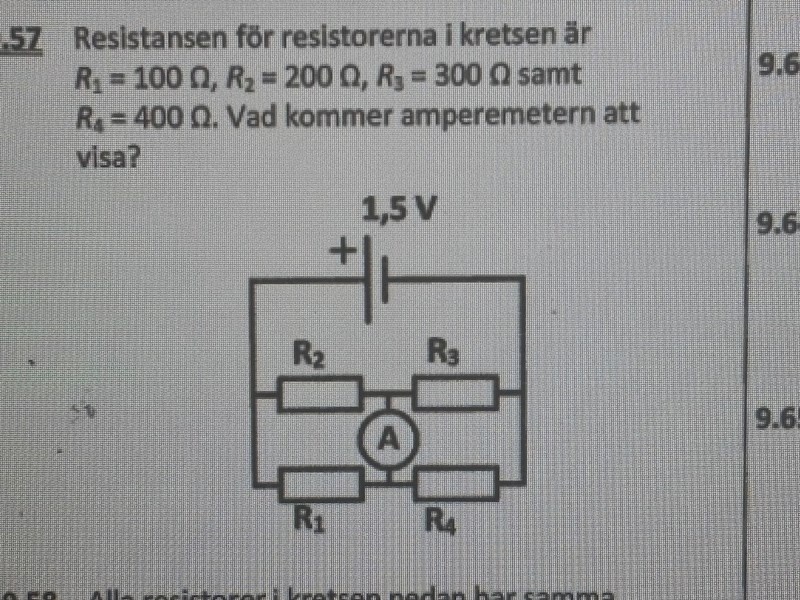

Jag kommer ingen vart med den här frågan.
.jpg?width=800&upscale=false)

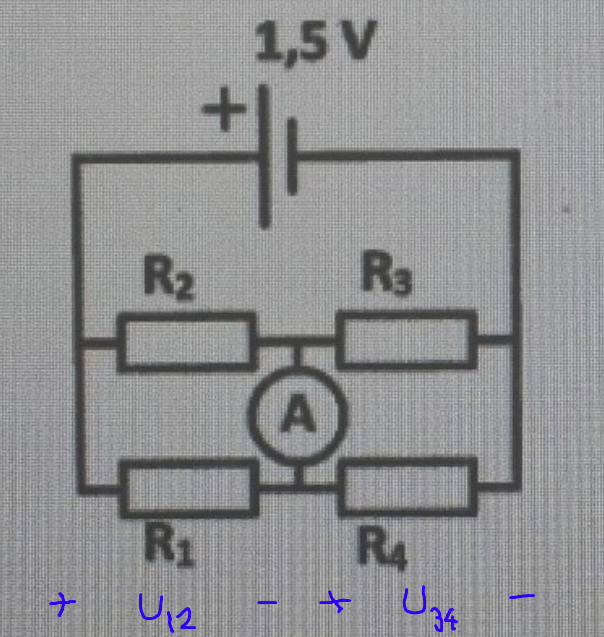

Börja med att räkna ut de här spänningarna:
Tänk på att en amperemeter har väldigt låg resistans. Den kan ersättas med en ledning.
Jag fick att U1,2 = 0.42 V och U3,4 = 1.08 V
Bra!
Då går det att räkna ut strömmen genom vart och ett av motstånden R1, R2, R3 och R4. Sen Kirchhoff strömlag i någon av punkterna där amperemetern är inkopplad.
jag gjorde det, och fick då att strömmen genom R2 är I2=0.0021 och strömmen genom R3 är I3=0.0036 men det måste vara fel strömmen som går igenom R3 kan väl inte vara större än strömmen som går igenom R2?
ailamos skrev:strömmen som går igenom R3 kan väl inte vara större än strömmen som går igenom R2?
Varför tror du det?
För strömmen som går genom R2 delas väl upp i två delströmmar en som går genom R3 och sen en som går genom amperemetern?
Det finns fler strömmar. Räkna ut alla, ange dem i kretsen.

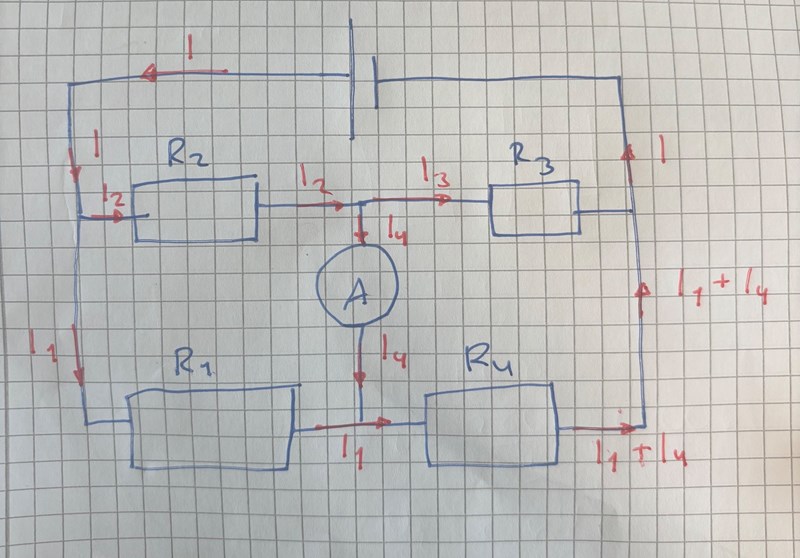

Det här var kretsen jag rita:
Och jag fick att strömmarna var: I=0.0063, I1 =0.0042, I2 =0.0021 och I3=0.0036
Räkna ut även strömmen genom R4 med Ohms lag.
Men amperemetern har nästan ingen resistans kan jag inte använda kirchhoffs första lag och då får jag I2=I4+I3. .Men det går inte eftersom då skulle strömmen 4 bli negativ
Strömmen genom amperemeter kan gå åt båda håll.
Så om man får svar här av två nu att räkna ut strömmarna genom alla motstånd med Ohms lag, då är det kanske en bra idé att göra det.
Okej, jag fick att strömmen genom motstånderna är I1=0.0042, I2=0.0021, I3=0.0036 och sen strömmen genom motstånd 4 är 0.0027. Jag förstår inte vad du menas med att strömmen genom amperemter kan gå it båda håll.
ailamos skrev:Jag förstår inte vad du menas med att strömmen genom amperemter kan gå it båda håll.
Det du hade kallat I4 kan vara positiv och negativ, beroende på ditt val av referensriktning.

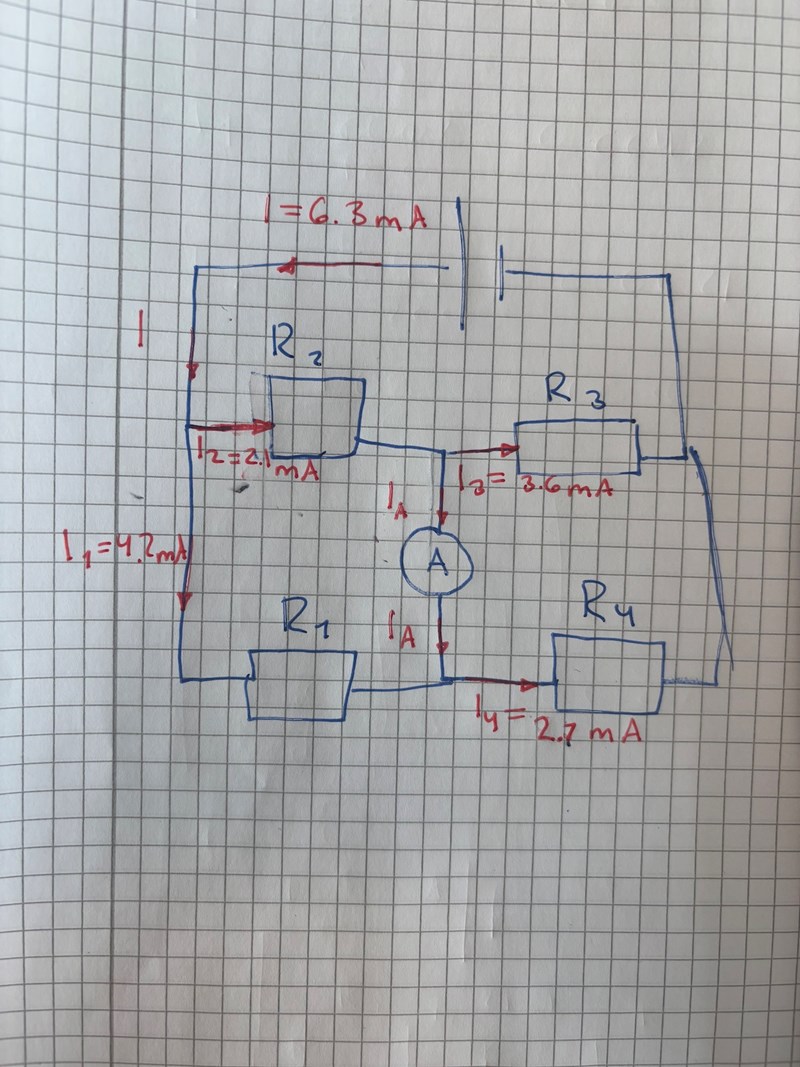

Igen: rita strömvärden i figuren (milliampere är tydligast).
Då kan man se att det blir 1,5 milliampere genom amperemetern.
okej men jag fick att det blev -1.5 mA men svaret skrev 1.5 mA spelar det någon roll, eller visar bara minustecknet vilken riktning det är
Uppgiftens schema ger ingen referensriktning, frågar bara om ett värde.
Sedan ser man att det stämmer med att ”strömmen följer den lättaste riktningen ”.
Vad menar du med att "strömmen följer den lättaste riktningen"?
Om man ritar motståndsvärden i kretsen ser man redan utan att behöva räkna att strömmen går mer genom R1 än genom R2, och att den går mer genom R3 än genom R4.
Så att strömriktningen genom amperemetern blir ”uppåt” i schemat.
Jag fattar inte hur strömriktingen i amperemetern blir uppåt?
Följa minsta motståndets väg.
Det kan hjälpa med den hydrauliska analogin, att elektrisk ström är som rinnande vatten (genom kanaler eller rör).
Jag fattar inte hur strömriktingen i amperemetern blir uppåt?
Ett sätt att förstå kan vara att ta bort amperemetern. Ingen förbindelse alls i mitten.
Vilken spänning blir då högst, den över R3 eller den över R4?
