Elektriska kretsar

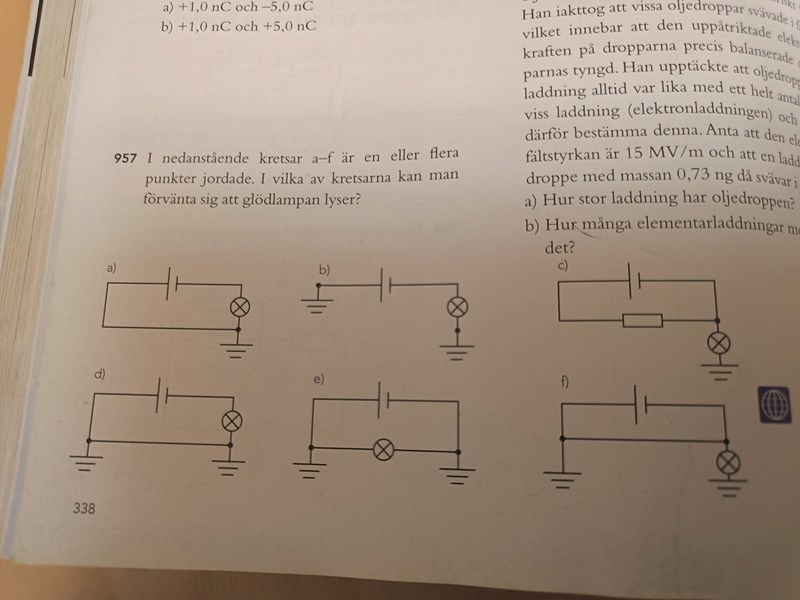

Jag känner mig lite hopplös haha :') Jag förstår inte vad jordning gör? I impuls 1 uppgift 957 ska man säga om glödlampan lyser beroende på vart jordningen är placerad, men min fysiklärare säger att jordning egentligen inte gör något utan att det bara är ett sätt att sätta en "nollpunkt" precis som man gör förlägesenergi?
Och varför anses e) vara kortslutet, men inte d)??? Det är ju i princip precis samma krets, varför spelar det någon så stor roll att lampan sitter lite i mitten eller på sidan?
d jämfört med e: Följ den elektriska ledaren från pluspolen till minuspolen. Kommer du att passera glödlampan?
Smaragdalena skrev:d jämfört med e: Följ den elektriska ledaren från pluspolen till minuspolen. Kommer du att passera glödlampan?
man gör väl det i båda fallen?
Nej, bara i det ena fallet. Följ elledningarna, inte via jord.
Glödlampa har resistans som innebär att energi förlorar. Dvs om energiläge innan strömmen går genom lampa är 0, kommer det att vara -x efter den går genom lampan.
Om du tittar på figur e, kommer det vara samma innan och efter?
D är annorlunda, energiläge var 0 innan, -x efter den passerar glödlampan, får x efter spänningskällan, då bli energiläge 0 på både jordnings punkter.
I d)-fallet går ström från spänningskällan genom lampan även om ena sidan av glödlampan är jordad.
I e)-fallet så är spänningskällan kortsluten genom jord. Det gör att en mycket stor ström bränner sönder en eventuell säkring eller förstör ledare till spänningskällan.
