Elektriska kretsar

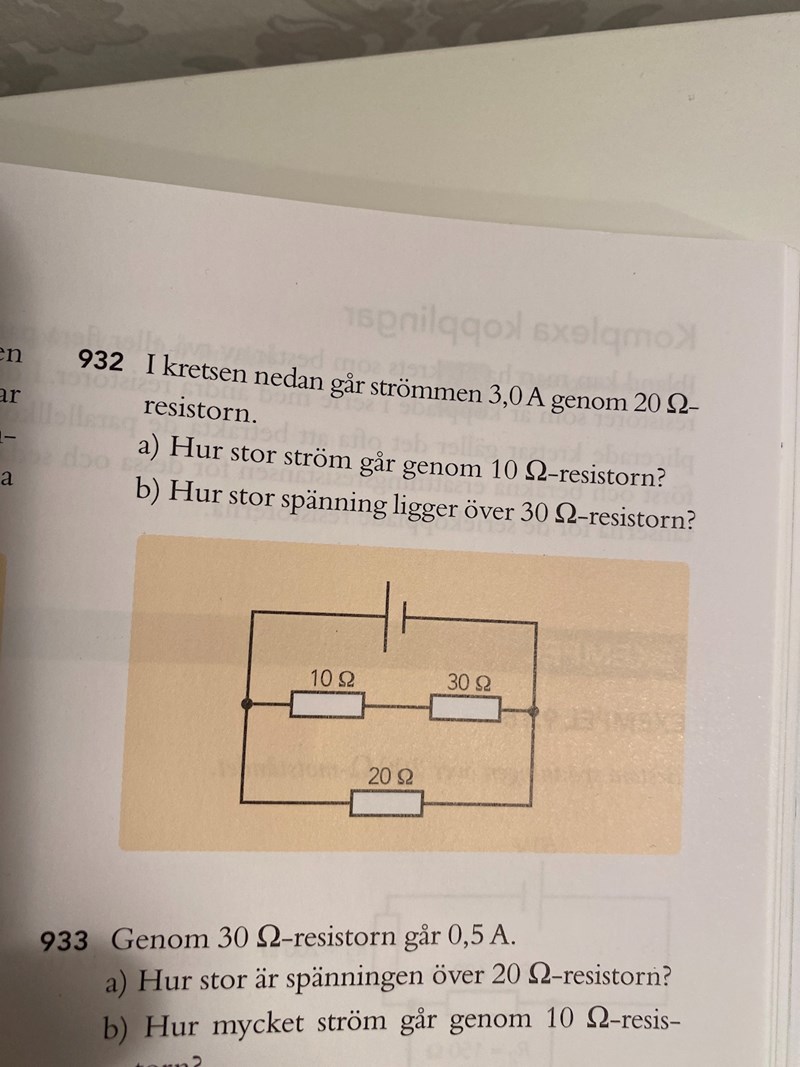

hej, försöker förstå denna uppgift. Svaret blir 1,5 Ampere, men kirchoffs lag säger ju att strömmen som går in är samma som strömmen som går ut. Kan man inte tänka att 3A går in i resistorn med 10 Ohm?
det går en ström från spänningskällan, den delar upp sig så att 3 A går genom 30 ohmsmotståndet och resten genom de två seriekopplade motstånden.
Ett sätt att beräkna strömmen genom de seriekopplade motstånden är att först räkna ut spänningen över 30 ohms motståndet med hjälp av ohms lag. Gör det!
Samma spänning finns över de seriekopplade motstånden, strömmen genom dom räknar du också ut med ohms lag, när du först bestämt spänningen enl ovan.

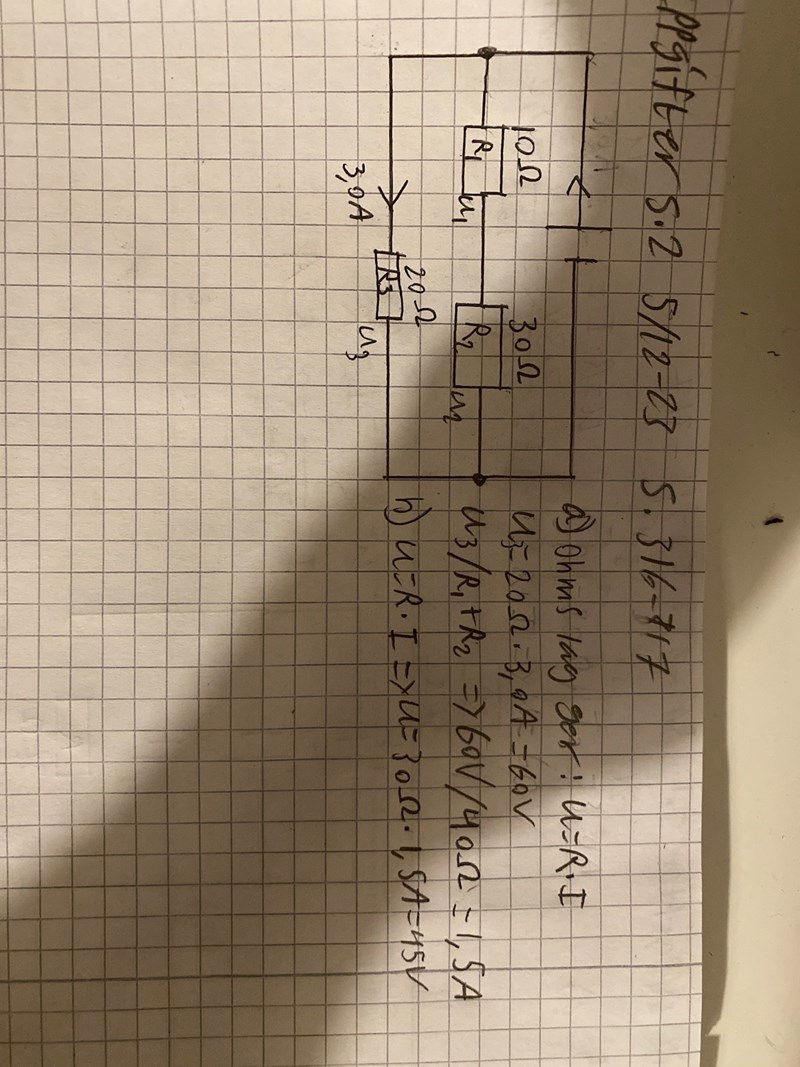

jag kom fram till svaret, men förstod inte riktigt varför man ska inkludera R2 i beräkningarna när man endast söker R1
45 volt över 30 ohmsmotståndet. Hur mycket är det över den seriekopplade resistorn då?
Soderstrom skrev:45 volt över 30 ohmsmotståndet. Hur mycket är det över den seriekopplade resistorn då?
1,5 A
Det är rätt. Strömmen genom seriekopplade resistorer är samma. Men sorry, jag läste a) uppgiften fel!
Men jag syftade på hur stor spänning ligger över andra 10 ohmsmotståndet! Kan du beräkna det?
Soderstrom skrev:Det är rätt. Strömmen genom seriekopplade resistorer är samma. Men sorry, jag läste a) uppgiften fel!
Men jag syftade på hur stor spänning ligger över andra 10 ohmsmotståndet! Kan du beräkna det?
Ja, med hjälp av beräkningarna från tidigare så är strömmen 1,5 Ampere.
ohms lag ger: U=R•I => U= 10ohm • 1,5A =>U=15 Volt. Stämmer detta som svar på din fråga?
Japp! Du kan även resonera att den totala spänningen är 60 V, om 45 V är över ena motståndet så är 60-45=15 V över det andra motståndet i grenen! Annars är det utmärkt så som du gjorde!
