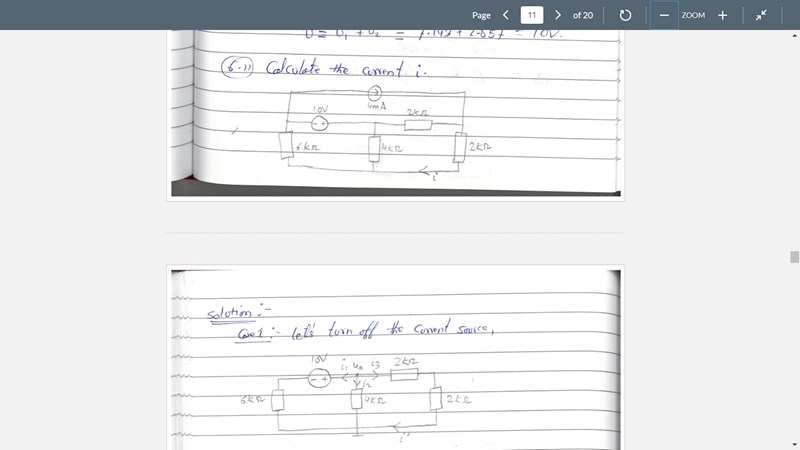

Hej, detta är ett lösningsförslag till en fråga jag sitter med (frågan inkluderad). Jag har lite svårt att förstå varför i1, i2 och i3 får dess riktningar. Jag tänker ju att eftersom vi tar bort strömkällan borde väl spänningskällan 10V vara den starka och få alla strömriktningar ifrån sig? Men vi också en som går mot den som jag inte riktigt förstår varför.
Tillägg: Såg också att i3 = i (stora i), varför är det så?
Jag är inte expert på området.
Men är det parallell som du ska räkna ut, så är det( U = V = spänning) .
Spänningen är konstant i en parallell.
Jag har lite svårt att se, men är spänningen 10 V, och det är en parallell.
Så är det 10 v som gäller i hela.
Kirchhoffs första lag beskriver hur strömmar delar sig i en krets.
Summan av alla strömmar som flyter från en punkt är lika med strömmen som flyter till den.
Spänningen konstant i en parallell.
Hoppas någon kan hjälpa dig med ett bra svar.
Mvh
är det både parallell och serie, då är det super svårt. kan inte hjälpa. tyvärr
Josefin P skrev:Jag är inte expert på området.
Men är det parallell som du ska räkna ut, så är det( U = V = spänning) .
Spänningen är konstant i en parallell.
Jag har lite svårt att se, men är spänningen 10 V, och det är en parallell.
Så är det 10 v som gäller i hela.
Kirchhoffs första lag beskriver hur strömmar delar sig i en krets.
Summan av alla strömmar som flyter från en punkt är lika med strömmen som flyter till den.
Spänningen konstant i en parallell.
Hoppas någon kan hjälpa dig med ett bra svar.
Mvh
En snabb fråga då angående kirchhoffs första lag, spelar det någon roll då vilket håll strömmarna är riktade mot? Det är riktningen som förvirrar mig, förstår inte varför i1,i2 och i3 får dess riktningar.
Det spelar ingen roll hur du ritar strömmarna så länge som du konsekvent använder riktningen. Om I1, I2 och I3 är ritade ut från kopplingspunkten så är sambandet I1+I2+I3 = 0 När du sen räknat ut strömmen och den får ett minustecken så visar det att strömmen eg går åt andra hållet. I ovanstående exempel är det väl rimligt att tänka sig att I1 går åt andra hållet och det ger sig av att skriva om ekv ovan till I2+I3 = -I1
Sen får du räkna ut de ekvivalenta motstånden genom att betrakta serie- och parallelkoppling, t ex går I3 genom båda 2kOhms motstånden och därmed är de seriekopplade och kan ersättas med ett motstånd som är .. Ja sen får du säkert ut det.
Kompletterar med att förtydliga att när du sen vandrar runt i kretsen så ökar spänningen i en spänningskälla från - till + och den sjunker över ett motståndet OM du går i strömmens riktning. Går du mot strömmen så ökar spänningen över motståndet också.
CurtJ skrev:Det spelar ingen roll hur du ritar strömmarna så länge som du konsekvent använder riktningen. Om I1, I2 och I3 är ritade ut från kopplingspunkten så är sambandet I1+I2+I3 = 0 När du sen räknat ut strömmen och den får ett minustecken så visar det att strömmen eg går åt andra hållet. I ovanstående exempel är det väl rimligt att tänka sig att I1 går åt andra hållet och det ger sig av att skriva om ekv ovan till I2+I3 = -I1
Sen får du räkna ut de ekvivalenta motstånden genom att betrakta serie- och parallelkoppling, t ex går I3 genom båda 2kOhms motstånden och därmed är de seriekopplade och kan ersättas med ett motstånd som är .. Ja sen får du säkert ut det.
Kompletterar med att förtydliga att när du sen vandrar runt i kretsen så ökar spänningen i en spänningskälla från - till + och den sjunker över ett motståndet OM du går i strömmens riktning. Går du mot strömmen så ökar spänningen över motståndet också.
Är det ett generellt samband då att I1+I2+I3 = 0 alltid gäller ifall de är från kopplingspunkten? Om vi bara låtsas då att I3 skulle byta riktning 180 grader enligt lösningen blir då sambandet istället i1+i2-i3=0?
Kirchoffs lag säger att summan av alla ingående är lika med summan av alla utgående. Så om du kallar utgående för positiva och inkommande negativa så blir I1 och I2 positiva och I3 negativ som du skriver. Ett annat sätt att uttrycka det är att I1 + I2 = I3 som är samma sak men lite tydligare resultat av Kirchoffs lag
CurtJ skrev:Kirchoffs lag säger att summan av alla ingående är lika med summan av alla utgående. Så om du kallar utgående för positiva och inkommande negativa så blir I1 och I2 positiva och I3 negativ som du skriver. Ett annat sätt att uttrycka det är att I1 + I2 = I3 som är samma sak men lite tydligare resultat av Kirchoffs lag
Då förstår jag, mer av en tolkningsfråga då. Tack för ditt råd!
Att det inte spelar någon roll hur strömmarna går.
Så länge som du konstant använder ritningen.
Jag tänker på hur strömmen går en annan riktning än vad de först trodde på 1800 talet.
Kanske just för att det inte hade betydelse för användningen som det var svårt att först upptäckte elektronernas vandring från minus till plus.
En tanke.
Lycka till 😉
