Elektriska kretsar

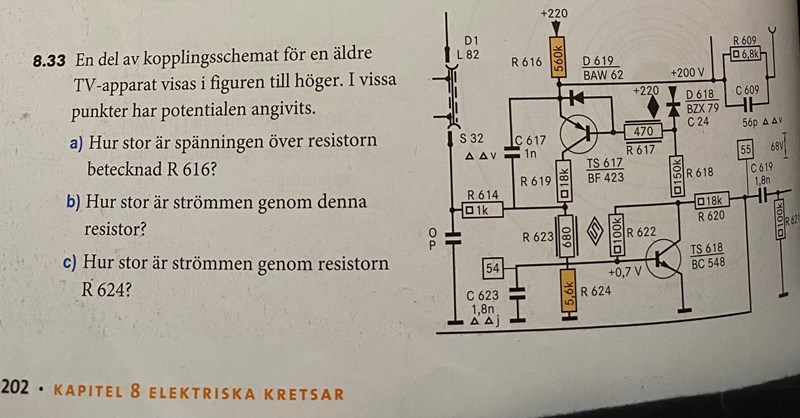

Heureka sida 202 uppgift 8.33
Ohms lag U = R * I
a) Enligt facit 220V - 200 V = 20V
Jag kan se + 200V och nära R 616 ”+220”
Men jag vet inte riktigt hur löses det. Kan ni hjälpa?
b) I = U / R
Behövs veta svaret på a)
I = 20V / 560k Ω = 36 µA
c) Genomföra steg a) och b) för R624
Om det finns nåt fel kan ni påpeka?
Tack!
Deluppgift a:
Den övre ändan på resistorn R616 har potentialen +220V.
Markeringen +200V betyder att den ledningen har potentialen +200V. Den är ansluten till flera komponenter som R609, C609, R616, D619, TS617 och C617.
Så spänningen över resistorn R616 är 220-200 = 20V
Deluppgift b:
Helt rätt
Deluppgift c:
Jag antar att du sett +0.7V markeringen. Så ja, Kör samma metod här.
En konstig sak jag ser i schemat är att det inte finns en punkt som markerar att de fyra ledarna som möts ovanför R624 är förbundna, men så måste det vara. Annars tror jag inte kopplingen skulle fungera.
